Cunhas de fixação com sobremedida para usinagem
K0041

Cunhas de fixação com sobremedida para usinagem

voltar

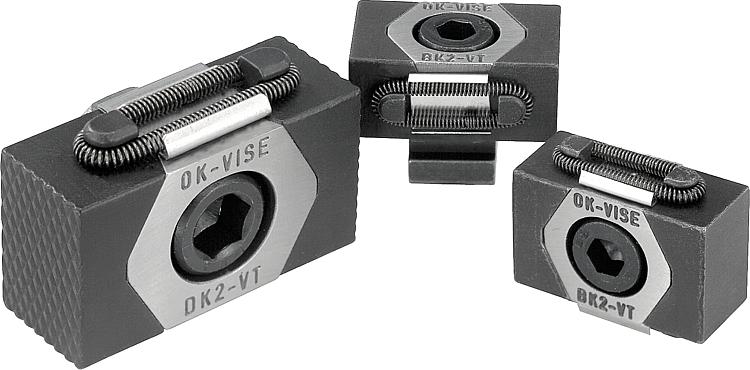

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Corpo básico em aço ferramenta.
Segmentos de fixação (30 HRC).
Versão:Corpo básico endurecido.
Segmentos de fixação brunidos.
Superfícies da cunha polidas.
Indicação:

A vantagem das cunhas de fixação está na sobremedida para usinagem, que apresentam para cada mordente: 3 mm na versão K0041.08 e 5 mm nas versões K0041.12 e K0041.16.
Esta sobremedida de comprimento possibilita formatos especiais adaptados à geometria da peça de trabalho (veja fig.).

Os mordentes na versão K0041.08 e K0041.0810 não possuem faces recartilhadas.

Deslocamento para o código de artigo:
K0041.08 = ±0,5 mm
K0041.12 = ±1,0 mm
K0041.16 = ±1,5 mm

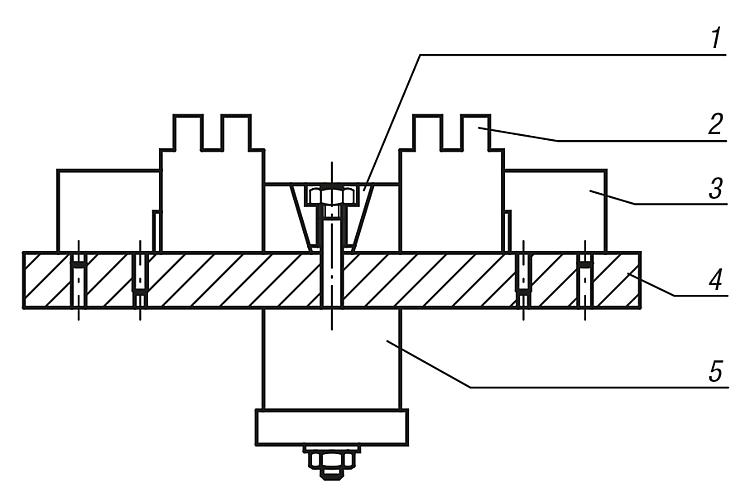

Indicação de desenho:
D) Parafuso de cabeça cilíndrica DIN 912

1) Cunha de fixação
2) Peça de usinagem
3) Contra-suporte
4) Placa de base
5) Cilindro pneumático/hidráulico
Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados K0041 Cunhas de fixação com sobremedida para usinagem 255 kB

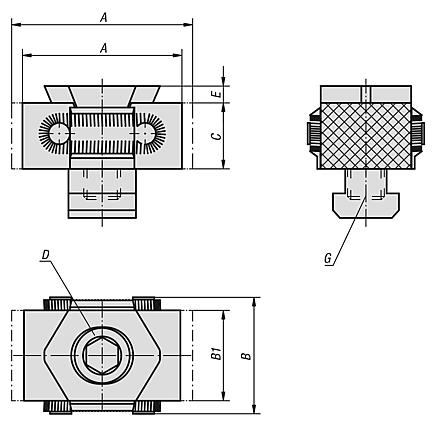

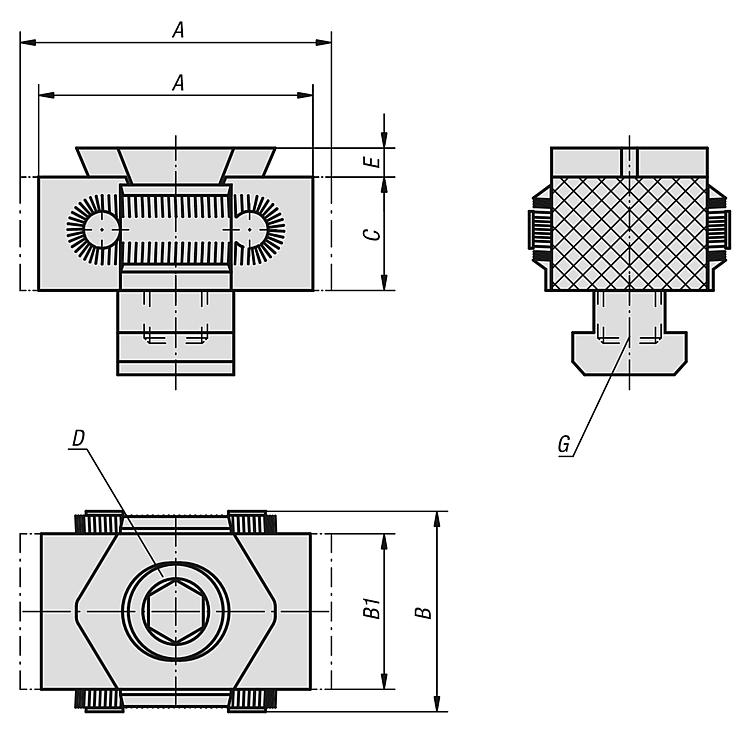

Desenhos

Cunhas de fixação com sobremedida para usinagem

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoA
mín.
A
máx.
B

B1CDEVersão 2GForça de
aperto
máx. kN
Torque
de aperto
máx. Nm
CADAces.PreçoEncomendar
K0041.083337292115M8X252,5para fuso roscadoM81525 sob consulta
K0041.08103337292115M8X252,5para ranhura em t 10101525 sob consulta
K0041.125259413022M12X404para fuso roscadoM123085 sob consulta
K0041.12145259413022M12X304para ranhura em t 10143085 sob consulta
K0041.166776564229M16X605para fuso roscadoM1650210 sob consulta
K0041.16186776564229M16X505para ranhura em t 101850210 sob consulta
