Dobradiças soldáveis, forma B

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Dobradiças
    - Dobradiças soldáveis
      - Dobradiças soldáveis, forma B

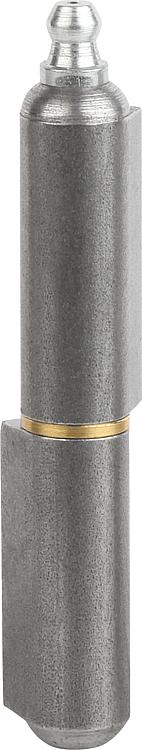

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Dobradiça em aço.
Disco intermediário em latão.
Eixo em aço ou latão.Versão:Engraxadeira de acordo com a norma DIN 71412-D, aço zincado.
Peças de aço com superfície sem tratamento.Indicação:As dobradiças são fabricadas em perfil de aço soldável.
O pino foi fixado na metade inferior da dobradiça.
As diversas qualidades de aço dos cordões de solda e do suporte, nos quais estão fixados os rolos de fita, devem ser no mínimo iguais ou melhores do que:
S235JR+AR, de acordo com a EN 10025-2:2004–10
DIN 8563 Parte 3 ou Fe E 235, de acordo com a SIA 161

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0984_B Dobradiças soldáveis, forma B

116 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material dos componentes	A	B	D	D1	Preço
K0984.113080012	B	aço	16	80	13	8	sob consulta
K0984.116100012	B	aço	20	100	16	10	sob consulta
K0984.116120012	B	aço	20	120	16	10	sob consulta
K0984.118135012	B	aço	22,5	135	18	12	sob consulta
K0984.120150012	B	aço	25,5	150	20	13	sob consulta
K0984.120180012	B	aço	25	180	20	14	sob consulta
K0984.123200012	B	aço	29	200	23	16	sob consulta
