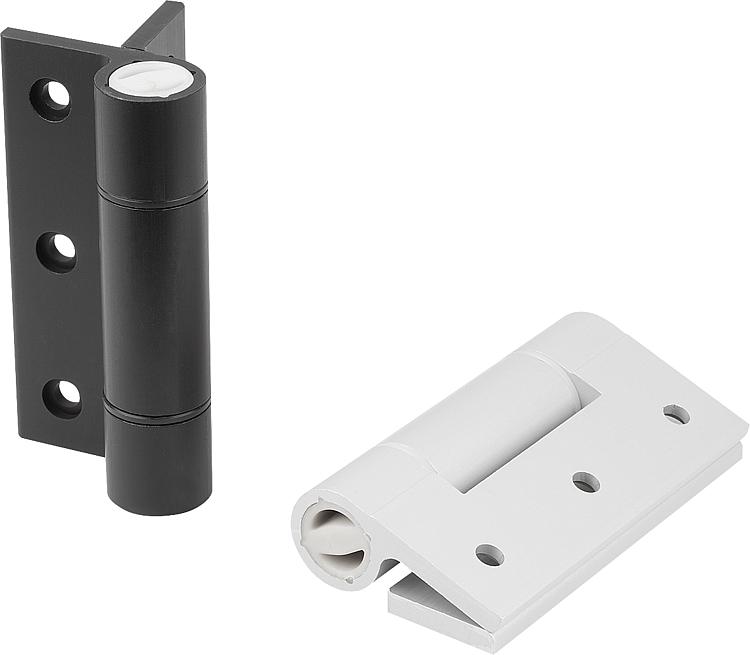

    - Dobradiças de mola Dobradiças com mola de tração e perfil em alumínio 3,8 Nm

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Alumínio 6060 T5.
Capa de cobertura PA 6.6.
Arruelas POM.Versão:Preto anodizado.
Incolor anodizado.Indicação:As dobradiças são equipadas com uma mola tensora integrada de aço. Isso permite a abertura e o fechamento automático de portas e tampas.
As dobradiças de oscilação livre podem ser combinadas com as dobradiças com mola, uma vez que possuem as mesmas dimensões e aparência.
Ângulo de abertura de 270°.

Torque da mola de abertura automática:
M(0°) : 3,80 Nm/M(90°) : 3,10 Nm/M(180°) : 2,40 Nm
Torque da mola de fechamento automático :
M(0°) : 2,20 Nm/M(90°) : 2,90 Nm/M(180°) : 3,50 Nm

Fixação por parafusos cilíndricos de acordo com a DIN 912/ DIN EN ISO 4762.

Os valores denominados de carga das dobradiças são valores de referência não vinculativos e não levam em conta os fatores de segurança, portanto, excluem quaisquer termos de responsabilidade. Os dados mencionados são de caráter informativo e não garantem as propriedades de forma legal.
Os valores de carga foram apurados sob condições laboratoriais. A aplicação adequada das dobradiças é de inteira responsabilidade do usuário.
Fatores como a grande diversidade de materiais, nas quais as dobradiças são fixadas, tipos de fixação, condições climáticas e o desgaste podem influenciar os valores determinados.Faixa de temperatura:de -20°C a +80°CAcessórios:Parafuso de cabeça cilíndrica com sextavado interno DIN 912/DIN EN ISO 4762.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1182 Dobradiças de mola Dobradiças com mola de tração e perfil em alumínio 3,8 Nm

179 kB

Indicação técnica para dobradiças com mola

74 kB

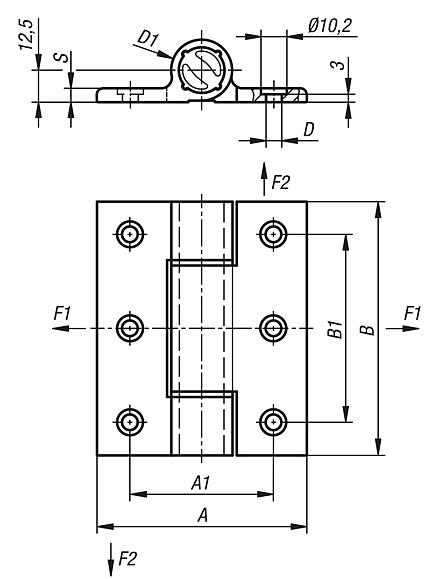

Desenhos (visão geral)

Dobradiças de mola Dobradiças com mola de tração e perfil em alumínio 3,8 Nm, mola de abertura

mais informações

Desenhos

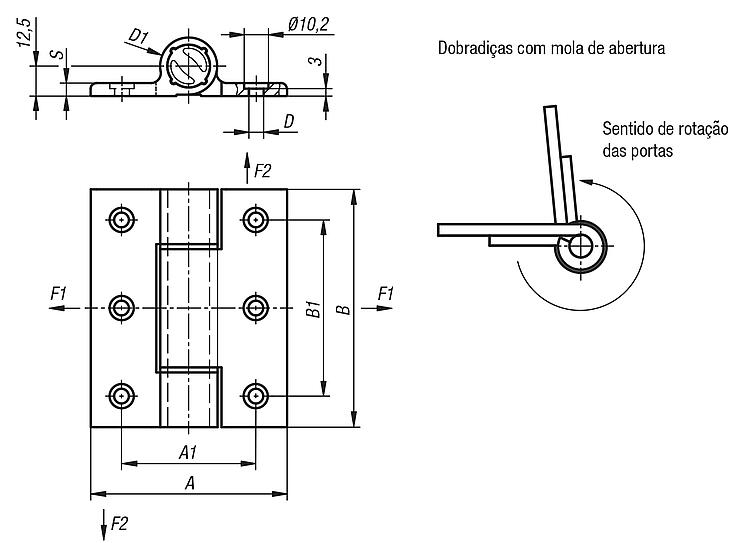

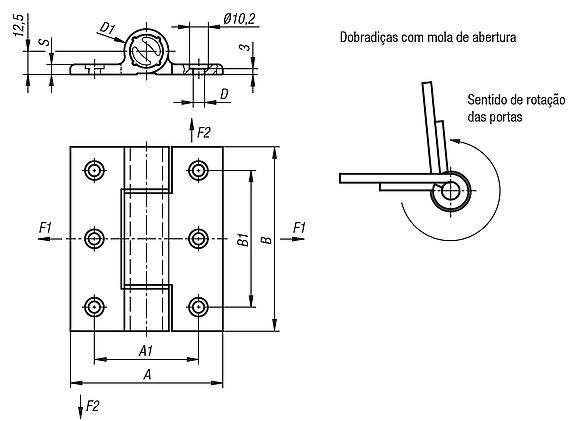

Dobradiças de mola Dobradiças com mola de tração e perfil em alumínio 3,8 Nm, mola de abertura

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	A	A1	B	B1	D	D1	S	CAD	Aces.	Preço	Encomendar
K1182.8210001	preto	anodizado	82,5	56,5	100	74	6,2	24	5,5			sob consulta
K1182.821000	incolor	anodizado	82,5	56,5	100	74	6,2	24	5,5			sob consulta

Dobradiças de mola Dobradiças com mola de tração e perfil em alumínio 3,8 Nm, mola de fecho

mais informações

Desenhos

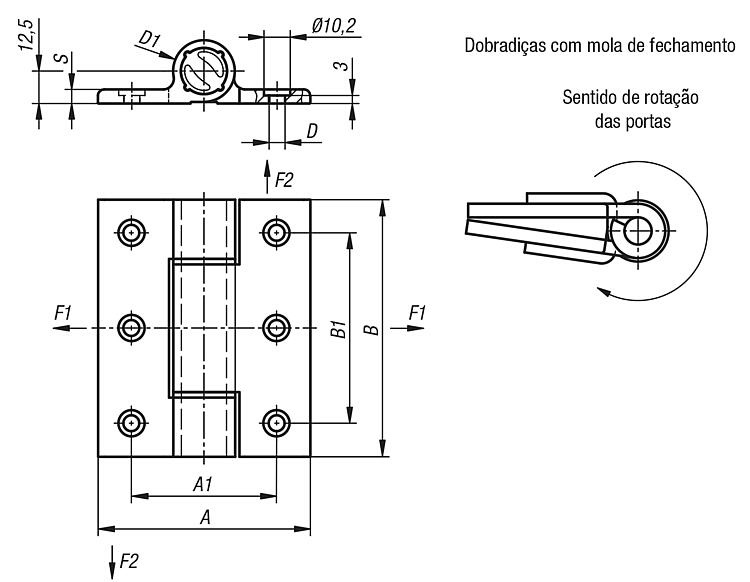

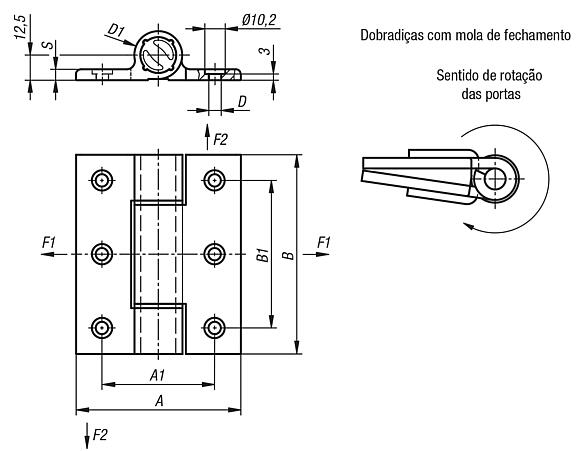

Dobradiças de mola Dobradiças com mola de tração e perfil em alumínio 3,8 Nm, mola de fecho

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	A	A1	B	B1	D	D1	S	CAD	Aces.	Preço	Encomendar
K1182.8210011	preto	anodizado	82,5	56,5	100	74	6,2	24	5,5			sob consulta
K1182.821001	incolor	anodizado	82,5	56,5	100	74	6,2	24	5,5			sob consulta

Dobradiças de mola, dobradiças com mola de tração e perfil em alumínio 3,8 Nm, sem mola

mais informações

Desenhos

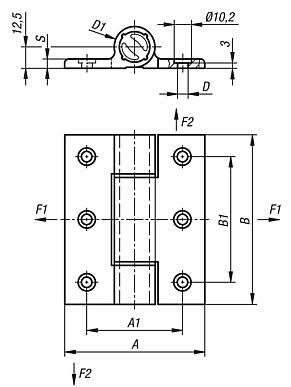

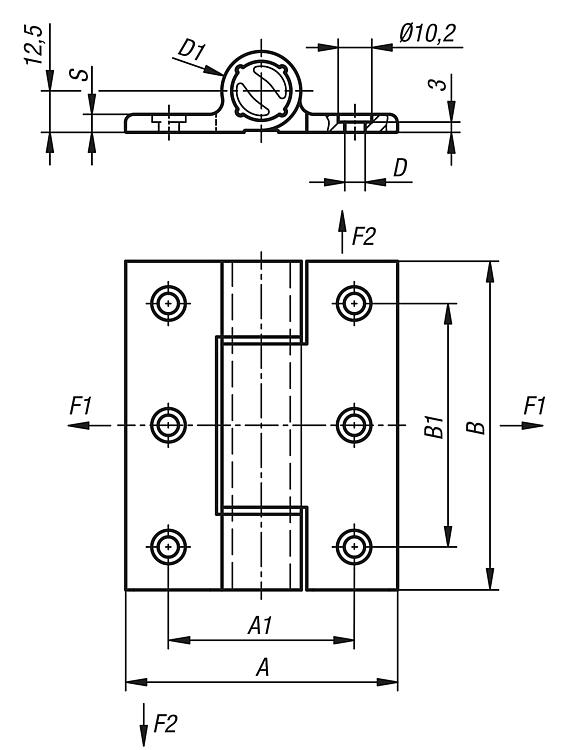

Dobradiças de mola, dobradiças com mola de tração e perfil em alumínio 3,8 Nm, sem mola

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	A	A1	B	B1	D	D1	S	F1 N	F2 N	Tipo de produto	Modo de fixação	CAD	Aces.	Preço	Encomendar
K1182.821002	incolor	anodizado	82,5	56,5	100	74	6,2	24	5,5	9190	14080	dobradiça	perfurações de fixação			sob consulta
K1182.8210021	preto	anodizado	82,5	56,5	100	74	6,2	24	5,5	9190	14080	dobradiça	perfurações de fixação			sob consulta
