Dobradiças quadradas com porcas de fixação, versão longa

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Dobradiças
    - Dobradiças quadradas com porcas de fixação, versão longa

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Aço.
Aço inoxidável 1.4305.
Aço inoxidável A4 1.4401.

Versão:Aço zincado.

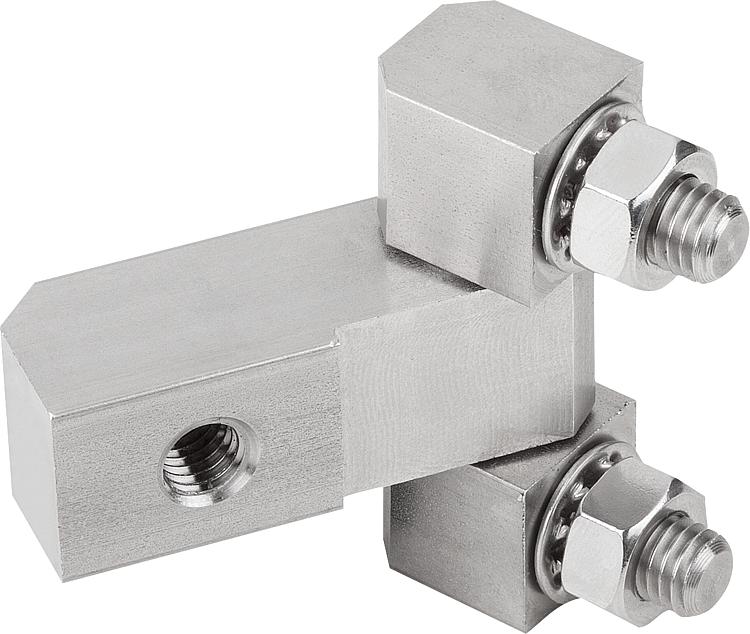

Aço inoxidável, superfície sem tratamento. Indicação:Dobradiças quadradas com porcas de fixação e peça central prolongada para aplicação interna em portas.
A fixação ocorre com porcas (M6 ou M8) pelo lado interno.
A dobradiça é universal, isto é, pode ser instalada com abertura esquerda ou direita. O ângulo de abertura é de 180°.
O fornecimento é feito em estado desmontado. Porcas de fixação e arruelas estão incluídas no fornecimento.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1143 Dobradiças quadradas com porcas de fixação, versão longa

222 kB

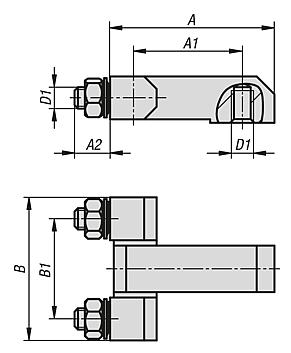

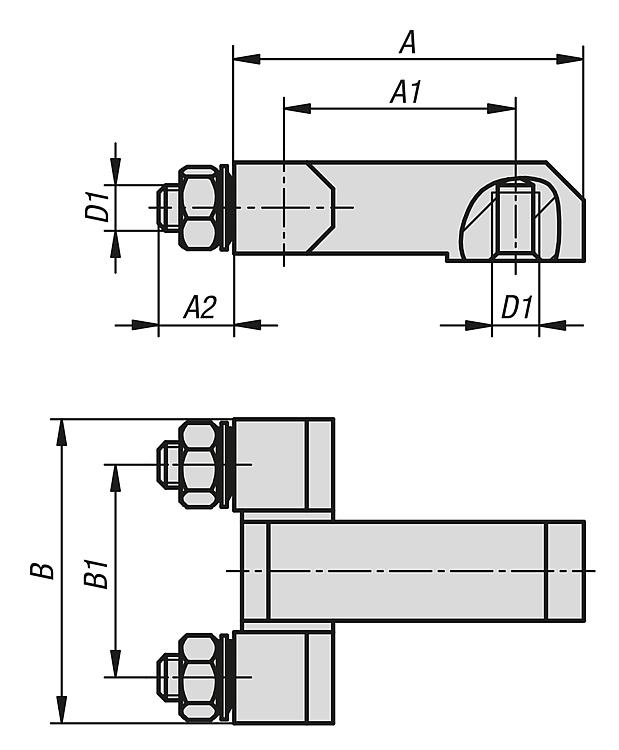

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	A	A1	A2	B	B1	D1	Preço
K1143.0630028	aço	45	30	10	40	28	M6	sob consulta
K1143.0829035	aço	50	29	14	51	35	M8	sob consulta
K1143.10630028	aço inoxidável	45	30	10	40	28	M6	sob consulta
K1143.10829035	aço inoxidável	50	29	14	51	35	M8	sob consulta
K1143.20630028	aço inoxidável A4	45	30	10	40	28	M6	sob consulta
K1143.20829035	aço inoxidável A4	50	29	14	51	35	M8	sob consulta
