Dobradiças de plástico com bucha e parafuso de fixação

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Dobradiças
    - Dobradiças de plástico com bucha e parafuso de fixação

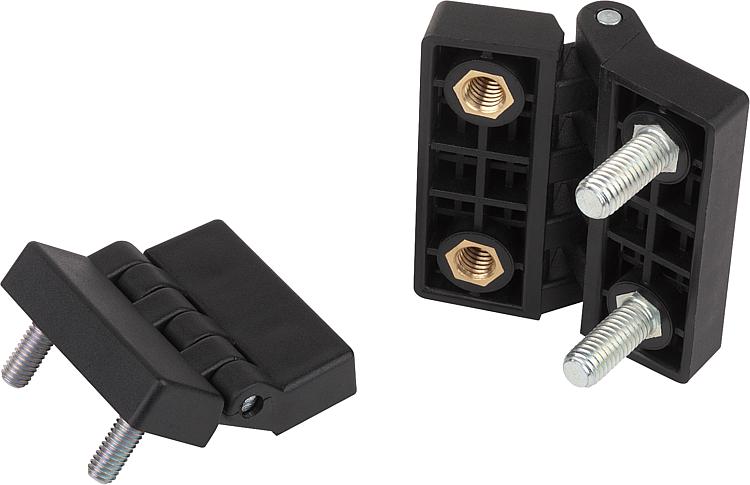

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Termoplástico reforçado com fibra de vidro.
Eixo em aço.
Bucha em latão.Versão:Dobradiça na cor preta.
Eixo zincado.Indicação:Os valores denominados de carga das dobradiças são valores de referência não vinculativos e não levam em conta os fatores de segurança, portanto, excluem quaisquer termos de responsabilidade. Os dados mencionados são de caráter informativo e não garantem as propriedades de forma legal.

Os dados de carga foram apurados sob condições laboratoriais. A aplicação adequada das dobradiças é de inteira responsabilidade do usuário.

Fatores como a grande diversidade de materiais, nas quais as dobradiças são fixadas, tipos de fixação, condições climáticas e o desgaste podem influenciar os valores determinados.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1007 Dobradiças de plástico com bucha e parafuso de fixação

162 kB

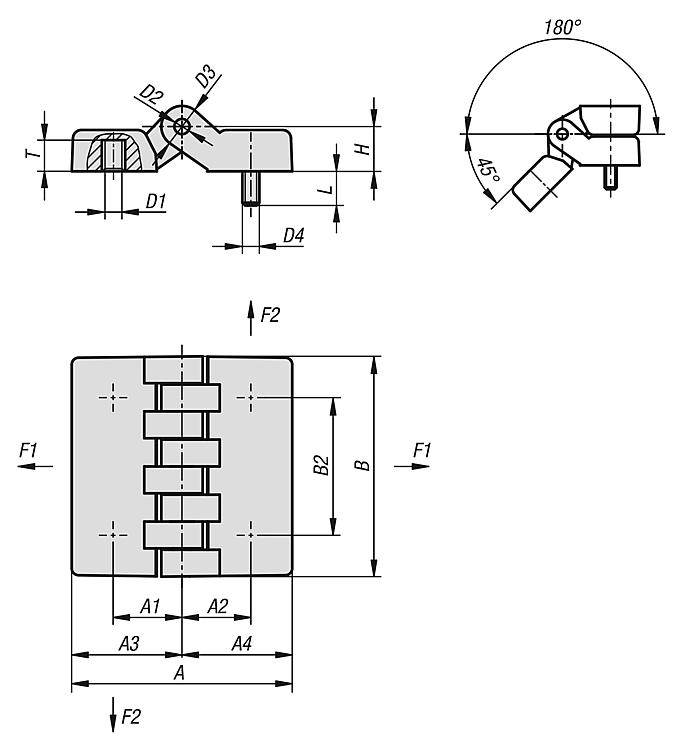

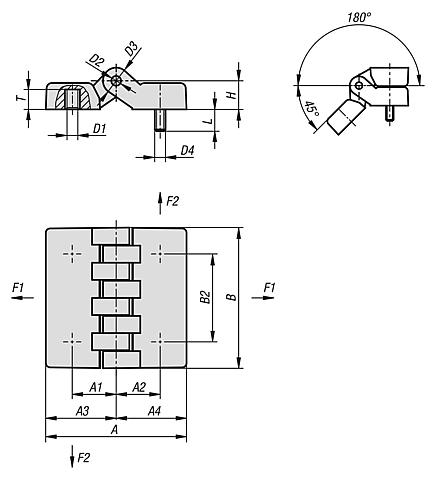

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	A	A1	A2	A3	A4	B	B2	D1	D2	D3	D4	H	L	T	F1 N	F2 N	Preço
K1007.05241515	48	15	15	24	24	48	30	M5	5	10	M5	10,5	15	7	1850	1350	sob consulta
K1007.06241515	48	15	15	24	24	48	30	M6	5	10	M6	10,5	15	7	1850	1350	sob consulta
K1007.06322020	64	20	20	32	32	64	40	M6	5	12	M6	13	20	9	4000	1600	sob consulta
K1007.08322020	64	20	20	32	32	64	40	M8	5	12	M8	13	20	9	4000	1600	sob consulta
K1007.08483232	95	31,5	31,5	47,5	47,5	95	60	M8	8	18	M8	19	20	13	3100	1400	sob consulta
K1007.10483232	95	31,5	31,5	47,5	47,5	95	60	M10	8	18	M10	19	20	13	3100	1400	sob consulta
