K1499

Interruptores de posição

voltar

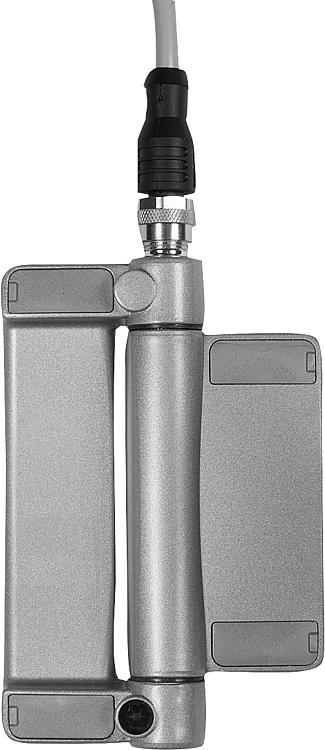

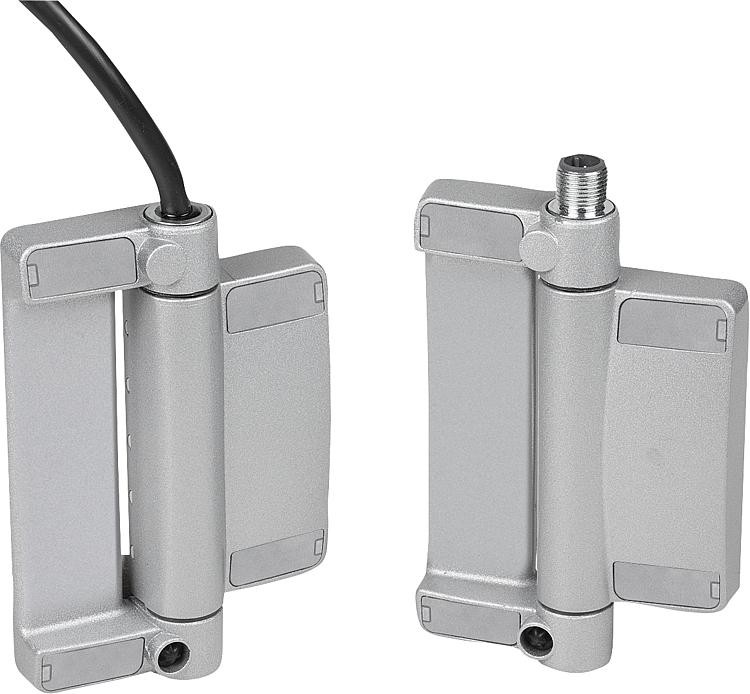

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça Zamak.
Tampa da carcaça de plástico auto-extinguível.
Pino da dobradiça em Zamak/aço C45.
Contatos prata/níquel liga 10.
Indicação:Os interruptores de posição possibilitam o monitoramento de portas de proteção giratórias, assim como de abas, tampas e capôs. O monitoramento do dispositivo de proteção ocorre diretamente na dobradiça.
O ângulo de comutação nas versões universais pré-ajustadas é regulável livremente em toda a faixa de trabalho. Um elemento auxiliar de montagem facilita o alinhamento rápido em portas e colunas.

As dobradiças adicionais possuem o mesmo design e dimensões que os interruptores de posição.

Os valores denominados de carga das dobradiças são valores de referência não vinculativos e não levam em conta os fatores de segurança, portanto, excluem quaisquer termos de responsabilidade. Os dados mencionados são de caráter informativo e não garantem as propriedades legais.

Os dados de carga foram apurados sob condições laboratoriais. A aplicação adequada das dobradiças é de inteira responsabilidade do usuário.

Fatores como a grande diversidade de materiais, nas quais as dobradiças são fixadas, tipos de fixação, condições climáticas e o desgaste podem influenciar os valores determinados.
Aplicação:- Máquinas especiais
- Indústria elétrica
- Máquinas de embalagem
- Cercas/ sistemas perfilados
- Máquinas-ferramentas
- Tecnologias de medição, processo, teste e de laboratório
Montagem:4 x parafusos de cabeça cilíndrica M6 DIN 7984 ou ISO 4762
Torque de aperto 4,3 Nm
As instruções de montagem gerais devem ser consultadas no manual de operações anexo.
Vantagens:- Adequado para proteção em abas oscilantes.

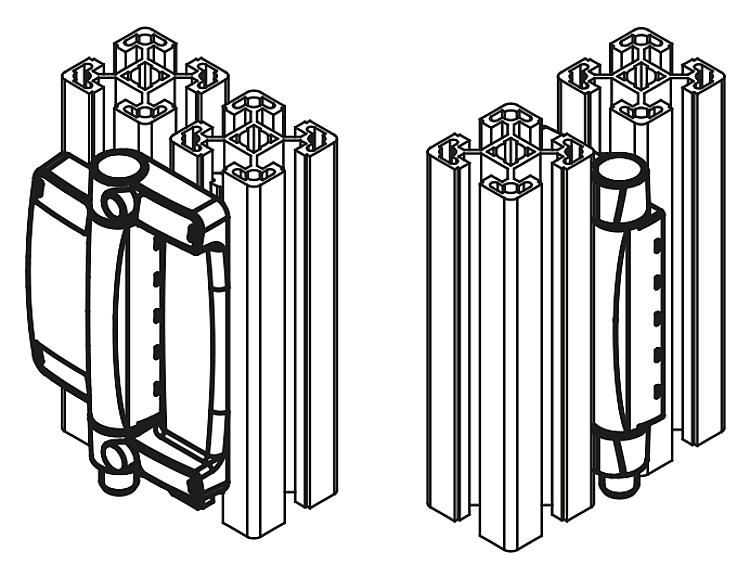

- Montagem fácil especialmente sobre perfis comuns de alumínio.
- Ótima integração na construção adjacente.
- Proteção contínua contra manipulação.
- Desgaste mecânico mínimo, quase inexistente.
Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados K1499 Interruptores de posição 419 kB
 Indicação técnica para interruptores de posição 362 kB

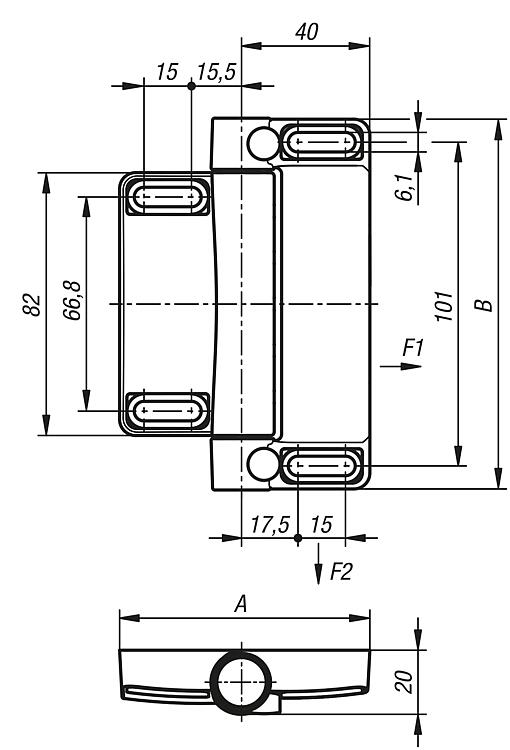

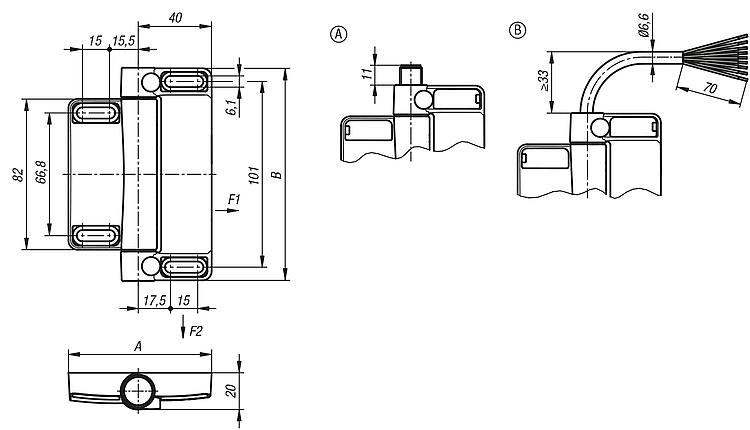

Desenhos (visão geral)

Interruptores de posição

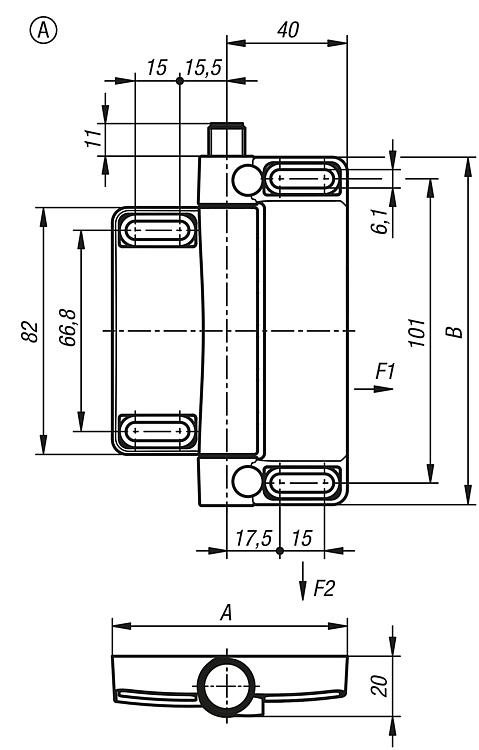

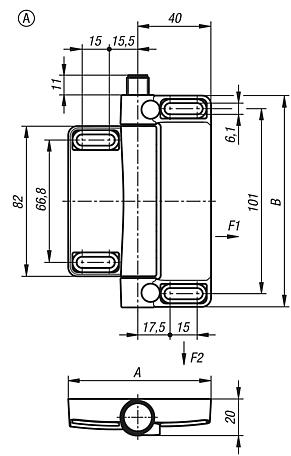

Interruptores de posição, forma A

mais informações

Desenhos

Interruptores de posição, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoABPré-ajusteContatosTipo de
conexão
Posição
da ligação
F1
N
F2
N
CADAces.PreçoEncomendar
K1499.78116111178116montagem externa1F / 2Aconectorabaixo50005000 sob consulta
K1499.78116111278116montagem externa1F / 2Aconectoracima50005000 sob consulta
K1499.78116211178116universal1F / 2Aconectorabaixo50005000 sob consulta
K1499.78116211278116universal1F / 2Aconectoracima50005000 sob consulta

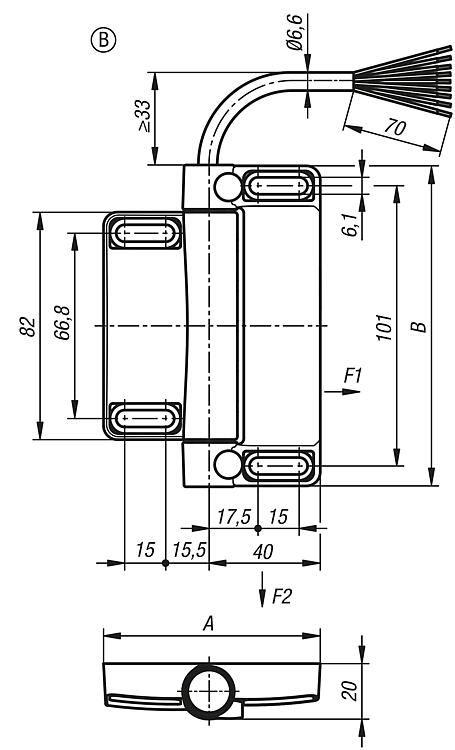

Interruptores de posição, forma B

mais informações

Desenhos

Interruptores de posição, forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoABPré-ajusteContatosTipo de
conexão
Posição
da ligação
F1
N
F2
N
CADAces.PreçoEncomendar
K1499.78116112178116montagem externa1F / 2Acondutorabaixo50005000 sob consulta
K1499.78116112278116montagem externa1F / 2Acondutoracima50005000 sob consulta
K1499.78116212178116universal1F / 2Acondutorabaixo50005000 sob consulta
K1499.78116212278116universal1F / 2Acondutoracima50005000 sob consulta

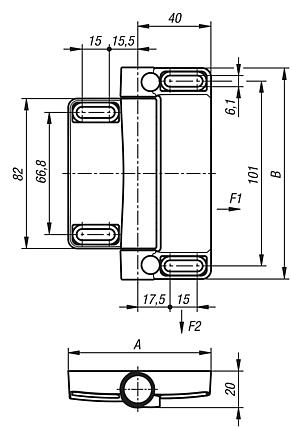

Interruptor de posição, dobradiça adicional

mais informações

Desenhos

Interruptor de posição, dobradiça adicional

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoAB

F1
N
F2
N
CADAces.PreçoEncomendar
K1499.781167811650005000 sob consulta
