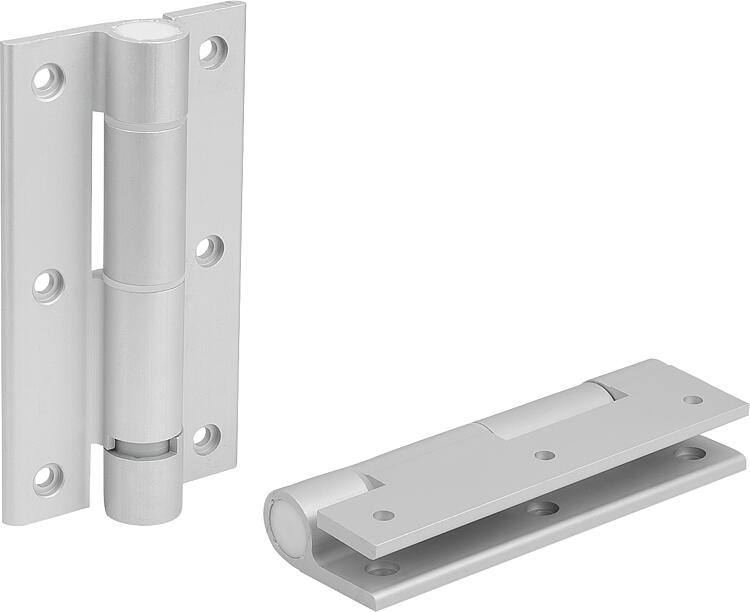

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Alumínio 6082 T5.Versão:Alumínio anodizado incolor.Indicação:As dobradiças têm fechamento suave integrado. Isso permite que as portas e as tampas se abram (forma A) e se fechem (forma B) suavemente. As dobradiças também são equipadas com um auxílio de elevação que facilita a abertura de portas e tampas.
As dobradiças são adequadas para aplicações horizontais e verticais.
A direção de ação do amortecedor é indicada pela seta no desenho.
O ângulo de abertura é limitado a 115° para não danificar o sistema de amortecimento.

Não force as portas ou tampas para abrir ou fechar mais rapidamente, pois isso pode danificar o amortecedor.
Amortecimento de torque de 1,7 a 2,5 Nm.
O torque da mola varia de acordo com o artigo:
Torque da mola de abertura para K2330.8215000: M(180°): 2,70 Nm / M(65°): 3,69 Nm.
Torque da mola de abertura para o K2330.8215001: M(180°): 1,45 Nm / M(65°): 2,29 Nm.
Torque da mola de fechamento para K2330.8215010: M(0°): 2,68 Nm / M(115°): 3,65 Nm.
Torque da mola de fechamento para K2330.8215011: M(0°): 1,45 Nm / M(115°): 2,28 Nm.Faixa de temperatura:de 0 °C a +40 °C.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2330 Dobradiças de mola perfil de alumínio com amortecimento

138 kB

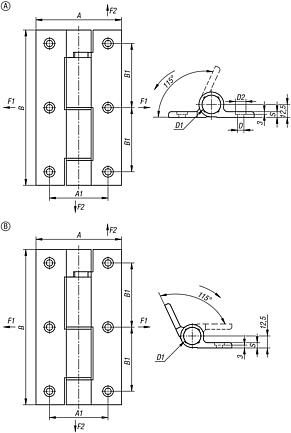

Desenhos (visão geral)

Dobradiças de mola perfil de alumínio com amortecimento, forma A

mais informações

Desenhos

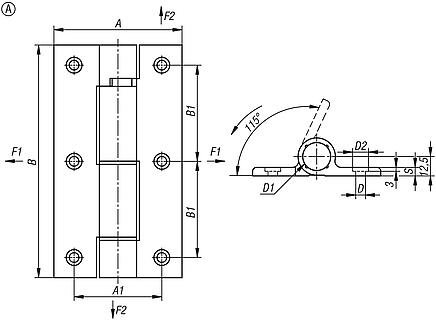

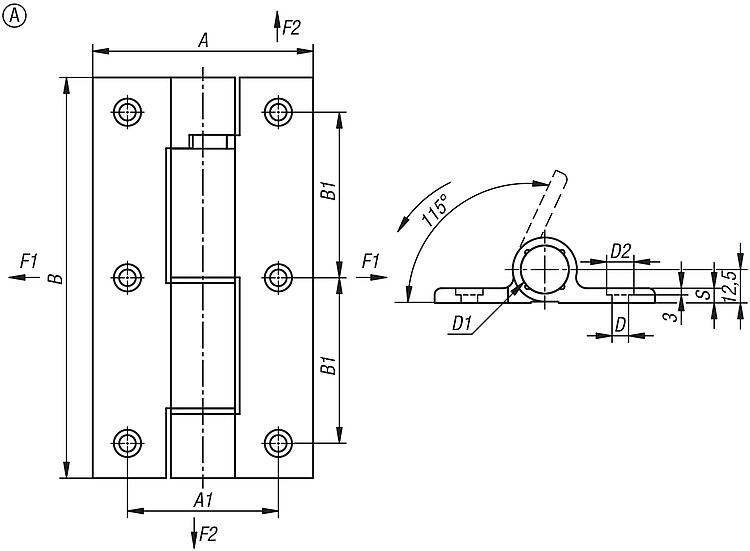

Dobradiças de mola perfil de alumínio com amortecimento, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Versão 2	Forma	Tipo da forma	A	A1	B	B1	D	D1	F1 N	F2 N	S	CAD	Aces.	Preço	Encomendar
K2330.8215000	mola de abertura	Aplicação horizontal	A	abertura suave	82,5	56,5	150	62	6,2	10,2	8000	16000	5,5			sob consulta
K2330.8215001	mola de abertura	aplicação vertical	A	abertura suave	82,5	56,5	150	62	6,2	10,2	8000	16000	5,5			sob consulta

Dobradiças de mola perfil de alumínio com amortecimento, forma B

mais informações

Desenhos

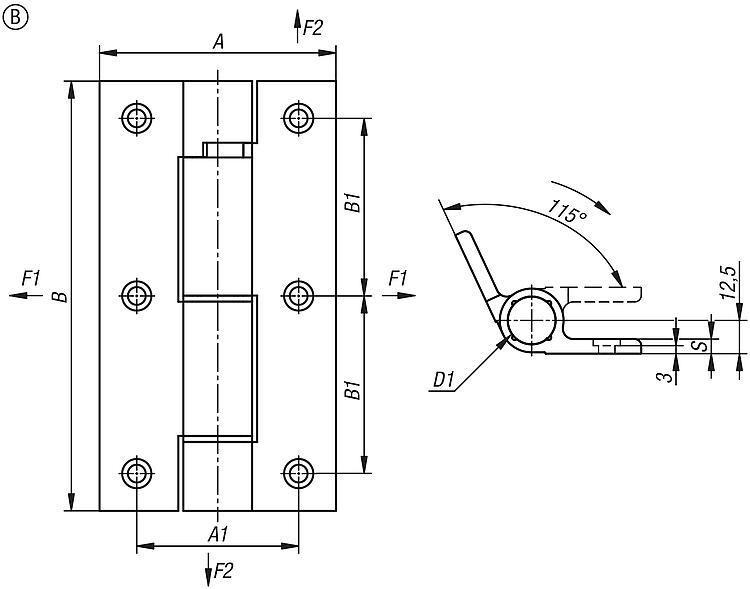

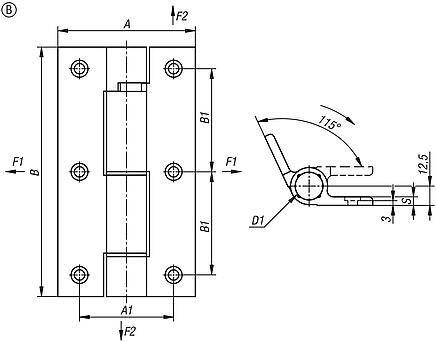

Dobradiças de mola perfil de alumínio com amortecimento, forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Versão 2	Forma	Tipo da forma	A	A1	B	B1	D	D1	F1 N	F2 N	S	CAD	Aces.	Preço	Encomendar
K2330.8215010	mola de fechamento	Aplicação horizontal	B	fechamento suave	82,5	56,5	150	62	6,2	10,2	8000	16000	5,5			sob consulta
K2330.8215011	mola de fechamento	aplicação vertical	B	fechamento suave	82,5	56,5	150	62	6,2	10,2	8000	16000	5,5			sob consulta
