Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

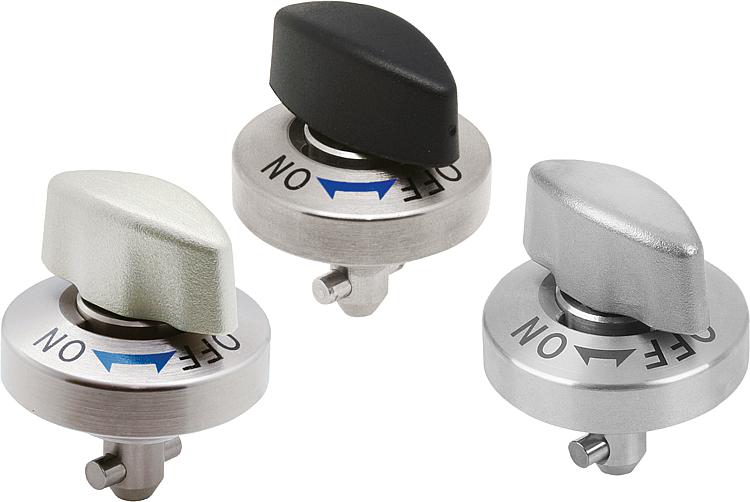

DescriçãoMaterial:Carcaça de aço inoxidável.
Pino de aço ou aço inoxidável.
Pino de aço inoxidável.
Botão giratório de aço inoxidável ou termoplástico PA (poliamida).Versão:Carcaça com superfície sem tratamento.
Pino niquelado ou sem tratamento.
Pino com superfície sem tratamento.
Botão giratório em PA reforçado com fibra de vidro, preto.
Botão giratório de aço inoxidável, superfície sem tratamento.Indicação:São fornecidos parafusos de fixação M2 ou M3.
Opção de montagem 1 para espessura de placa de 6 mm ou 12 mm.
Opção de montagem 2 para espessura de placa de 12 mm a 20 mm.

Se a força de fixação for excedida, será criada uma folga de mais de 0,1 mm entre os painéis.

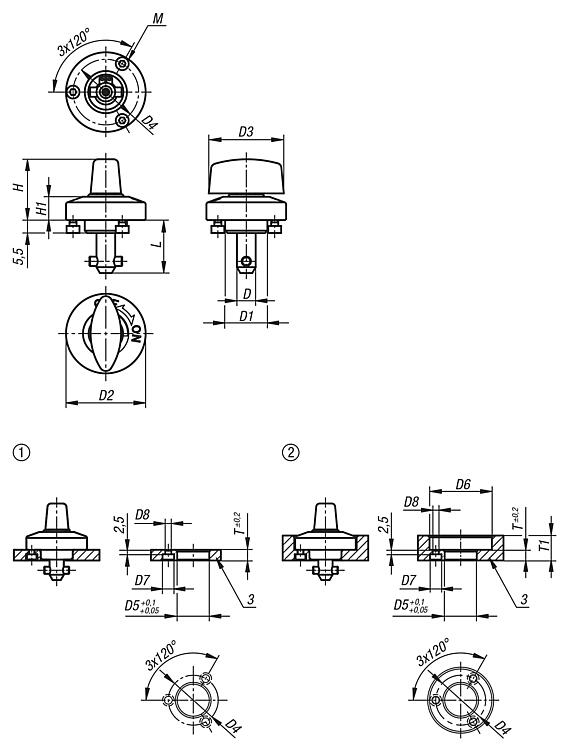

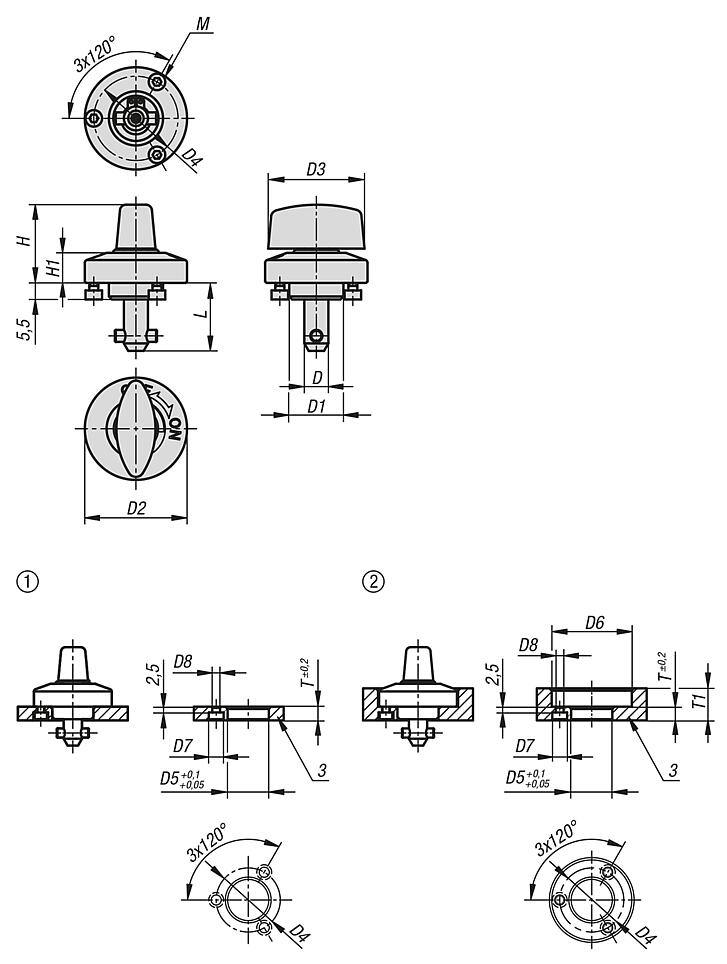

Acessórios:Placas de fixação K1062Indicação de desenho:

1) Possibilidade de montagem 1
2) Possibilidade de montagem 2
3) Placa

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1061 Trava rotativa de fixação modelo on/off em aço inoxidável cabeça rotativa em plástico ou aço inoxidável

234 kB

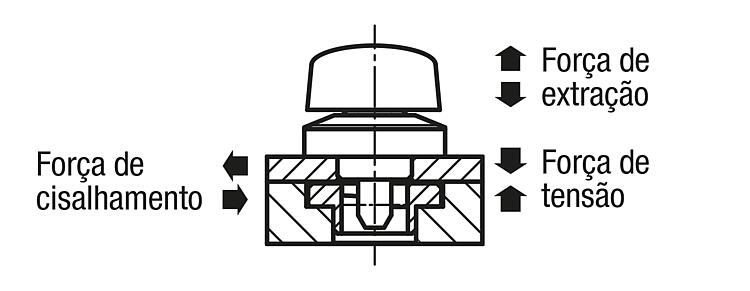

Indicações técnicas para o conjunto de trava rotativa de fixação (modelo on/off) K1061 e placa de fixação K1062

144 kB

Desenhos (visão geral)

Trava rotativa de fixação modelo on/off em aço inoxidável, cabeça rotativa em plástico

mais informações

Desenhos

Trava rotativa de fixação modelo on/off em aço inoxidável, cabeça rotativa em plástico

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material dos componentes	Versão 2	D	L	D1	D2	D3	D4	H	H1	M	D5	D6	D7	D8	T	T1	Força de retenção N	Força de aperto N	Cisalhamento kN	Força de extração F kN	Constância térmica	Preço
K1061.516	plástico	pino em aço	5	15,5	14	25	20	21	19	6,5	M2x3	14	26	4,4	2,4	6	6-10	60	60	1,8	1,2	≤130 °C	sob consulta
K1061.817	plástico	pino em aço	8	17	18	34	32	28	26	10	M3x4	18	35	6,5	3,4	6	6-14	90	90	3,2	2,6	≤130 °C	sob consulta
K1061.823	plástico	pino em aço	8	23	18	34	32	28	26	10	M3x4	18	35	6,5	3,4	12	12-20	90	90	3,2	2,6	≤130 °C	sob consulta

Trava rotativa de fixação modelo on/off em aço inoxidável, cabeça rotativa em aço inoxidável

mais informações

Desenhos

Trava rotativa de fixação modelo on/off em aço inoxidável, cabeça rotativa em aço inoxidável

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material dos componentes	Versão 2	D	L	D1	D2	D3	D4	H	H1	M	D5	D6	D7	D8	T	T1	Força de retenção N	Força de aperto N	Cisalhamento kN	Força de extração F kN	Constância térmica	Preço
K1061.5161	aço inoxidável	pino em aço	5	15,5	14	25	20	21	19	6,5	M2x3	14	26	4,4	2,4	6	6-10	60	60	1,8	1,2	≤200 °C	sob consulta
K1061.8171	aço inoxidável	pino em aço	8	17	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	6	6-14	90	90	3,2	2,6	≤200 °C	sob consulta
K1061.8231	aço inoxidável	pino em aço	8	23	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	12	12-20	90	90	3,2	2,6	≤200 °C	sob consulta
K1061.15161	aço inoxidável	pino em aço inoxidável	5	15,5	14	25	20	21	19	6,5	M2x3	14	26	4,4	2,4	6	6-10	60	60	1,8	1,2	≤200 °C	sob consulta
K1061.18171	aço inoxidável	pino em aço inoxidável	8	17	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	6	6-14	90	90	3,2	2,6	≤200 °C	sob consulta
K1061.18231	aço inoxidável	pino em aço inoxidável	8	23	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	12	12-20	90	90	3,2	2,6	≤200 °C	sob consulta
