Lingueta para fechos lingueta de aço

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Fechos lingueta, perfis para proteção de cantos e bordas, perfis de vedação
    - Lingueta para fechos lingueta de aço

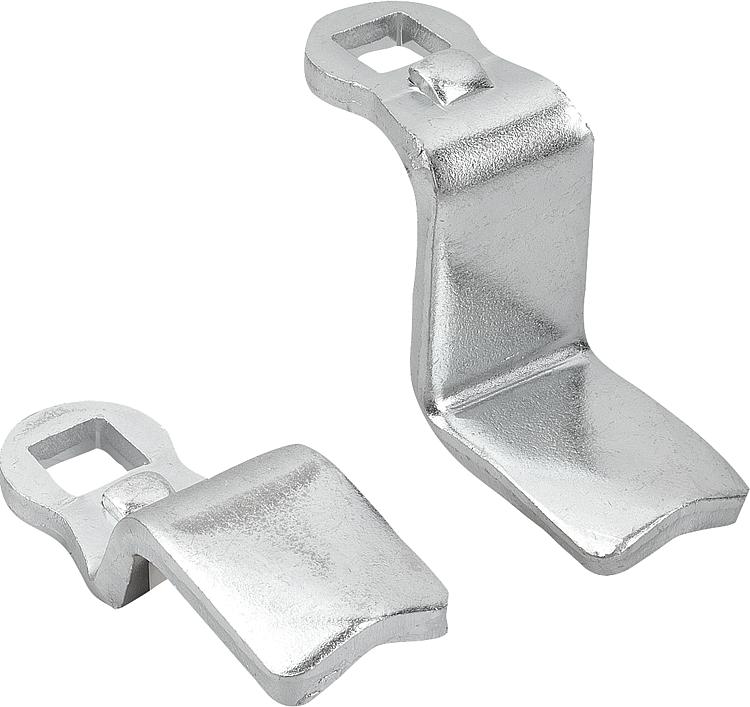

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.Versão:peça zincada.Indicação:*Dimensão A em mm para o comprimento da carcaça H = 18 mm, H = 30 mm, H = 40 mm e H = 50 mm.Acessórios:Fechos lingueta de zinco, versão longa K1113.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1114 Lingueta para fechos lingueta de aço

215 kB

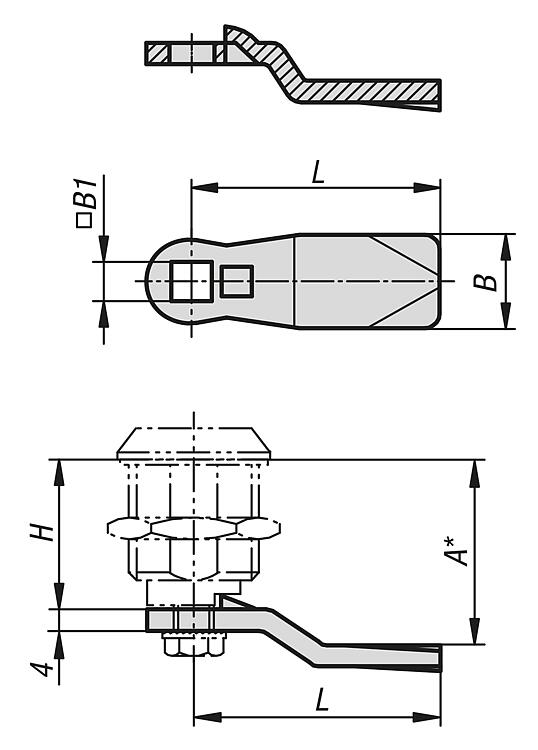

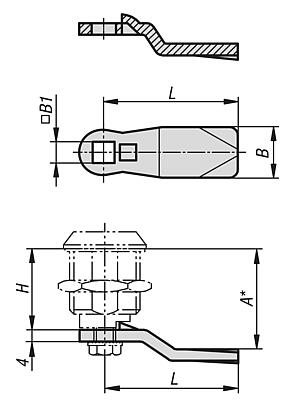

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Versão 2	B	B1	A para carcaça com comprimento H=18	A para carcaça com comprimento H=30	A para carcaça com comprimento H=40	A para carcaça com comprimento H=50	L	adequado para fecho lingueta KIPP	Preço
K1114.135X160	com batente	acotovelado para cima	19,5	8,1	16	28	38	48	35	K1113	sob consulta
K1114.135X180	com batente	reta	19,5	8,1	18	30	40	50	35	K1113	sob consulta
K1114.135X200	com batente	acotovelado para baixo	19,5	8,1	20	32	42	52	35	K1113	sob consulta
K1114.135X220	com batente	acotovelado para baixo	19,5	8,1	22	34	44	54	35	K1113	sob consulta
K1114.135X240	com batente	acotovelado para baixo	19,5	8,1	24	36	46	56	35	K1113	sob consulta
K1114.145X040	com batente	acotovelado para cima	19,5	8,1	4	16	26	36	45	K1113	sob consulta
K1114.145X060	com batente	acotovelado para cima	19,5	8,1	6	18	28	38	45	K1113	sob consulta
K1114.145X080	com batente	acotovelado para cima	19,5	8,1	8	20	30	40	45	K1113	sob consulta
K1114.145X100	com batente	acotovelado para cima	19,5	8,1	10	22	32	42	45	K1113	sob consulta
K1114.145X120	com batente	acotovelado para cima	19,5	8,1	12	24	34	44	45	K1113	sob consulta
K1114.145X140	com batente	acotovelado para cima	19,5	8,1	14	26	36	46	45	K1113	sob consulta
K1114.145X160	com batente	acotovelado para cima	19,5	8,1	16	28	38	48	45	K1113	sob consulta
K1114.145X180	com batente	reta	19,5	8,1	18	30	40	50	45	K1113	sob consulta
K1114.145X200	com batente	acotovelado para baixo	19,5	8,1	20	32	42	52	45	K1113	sob consulta
K1114.145X220	com batente	acotovelado para baixo	19,5	8,1	22	34	44	54	45	K1113	sob consulta
K1114.145X240	com batente	acotovelado para baixo	19,5	8,1	24	36	46	56	45	K1113	sob consulta
K1114.145X260	com batente	acotovelado para baixo	19,5	8,1	26	38	48	58	45	K1113	sob consulta
K1114.145X280	com batente	acotovelado para baixo	19,5	8,1	28	40	50	60	45	K1113	sob consulta
K1114.145X300	com batente	acotovelado para baixo	19,5	8,1	30	42	52	62	45	K1113	sob consulta
K1114.145X320	com batente	acotovelado para baixo	19,5	8,1	32	44	54	64	45	K1113	sob consulta
K1114.145X340	com batente	acotovelado para baixo	19,5	8,1	34	46	56	66	45	K1113	sob consulta
K1114.145X360	com batente	acotovelado para baixo	19,5	8,1	36	48	58	68	45	K1113	sob consulta
K1114.145X380	com batente	acotovelado para baixo	19,5	8,1	38	50	60	70	45	K1113	sob consulta
K1114.145X400	com batente	acotovelado para baixo	19,5	8,1	40	52	62	72	45	K1113	sob consulta
K1114.145X420	com batente	acotovelado para baixo	19,5	8,1	42	54	64	74	45	K1113	sob consulta
