Fechos lingueta de compressão com curso de ajuste variável

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Fechos lingueta, perfis para proteção de cantos e bordas
    - Fechos lingueta de compressão com curso de ajuste variável

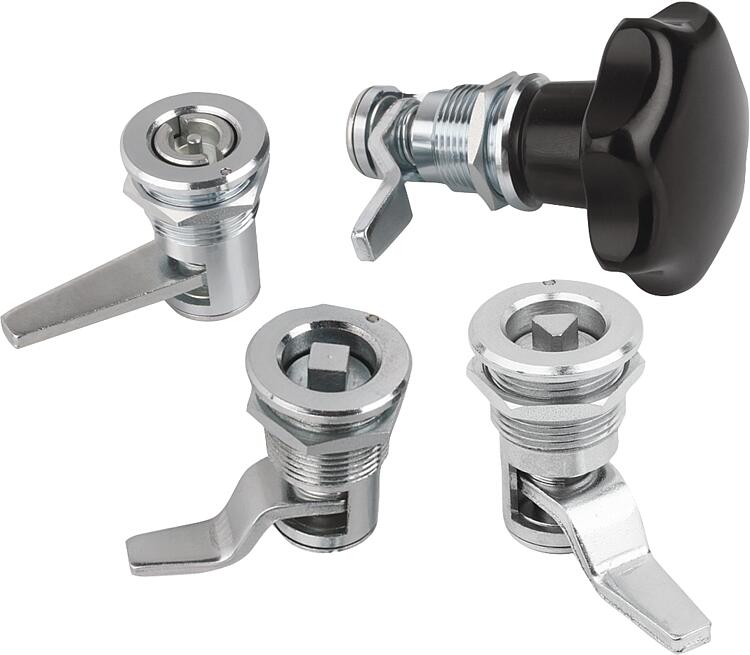

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Chave de fecho em aço.
Manípulo de aperto em estrela DIN 6336, duroplástico.Versão:Fecho lingueta zincado e passivado azul.
Manípulo estrela na cor preta.Indicação:Fechos lingueta de compressão são utilizadas predominantemente em portas e carcaças que requeiram uma alta pressão de vedação. Pode ser utilizada à direita ou à esquerda. O curso de fechamento é feito sempre em sentido horário.Montagem:Em uma perfuração de Ø25 mm, é instalada uma incisão para a cavilha de retenção. O fecho é encaixado através da perfuração. Para deslizar por cima e fixar porca, a lingueta deve encontrar-se na posição final e no meio do recesso.Sob consulta:Versão à prova de água em aço inoxidável A2 conforme IP65.Funções:Ao girar o acionamento para a direita, a lingueta é girada em 90° e colocada na posição de fechamento. Ao girar novamente, a lingueta será apertada através da rosca na posição axial e, com isto, será aumentada a pressão. O destravamento do fecho é efetuado girando para a esquerda. Ao fazer isto, a lingueta será aberta por união positiva na posição final, o que também garante uma abertura segura em vedações comcola.

O curso de aperto variável é de 7 mm. A faixa de aperto entre 9-44 mm é coberta por 7 linguetas dobradas (medida A).

O fornecimento é efetuado com a montagem completa.Acessórios:Chave de caixa K0535Indicação de desenho:

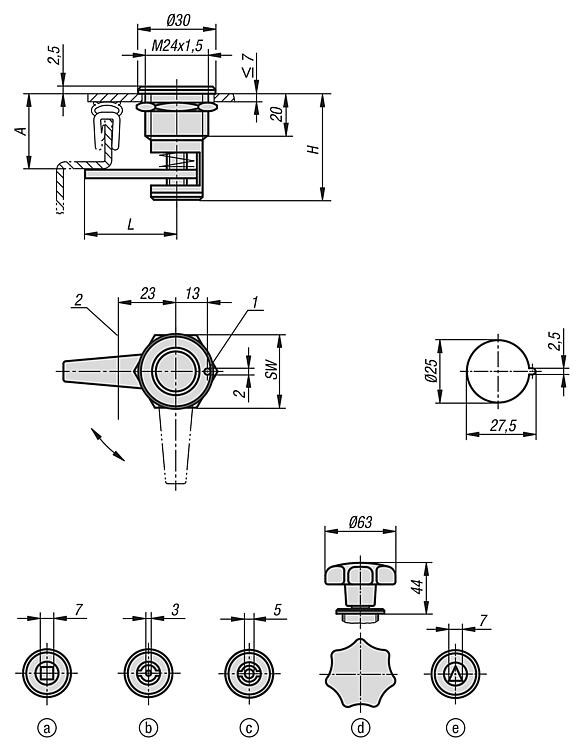

1) Pino de travamento
2) Marco

Acionamento
a) Perfil quadrado de 7 mm
b) Palheta dupla de 3 mm
c) Palheta dupla 5 mm
d) Manípulo em estrela
e) Triangular 7 mm

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0528 Fechos lingueta de compressão com curso de ajuste variável

195 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Acionamento	A	L	H	S máx.	SW	Preço
K0528.1709161	quadrado 7 mm	9-16	40,5	40	7	27	sob consulta
K0528.1713201	quadrado 7 mm	13 - 20	42,5	40	7	27	sob consulta
K0528.1717241	quadrado 7 mm	17 - 24	44	40	7	27	sob consulta
K0528.1723301	quadrado 7 mm	23 - 30	45	40	7	27	sob consulta
K0528.1729361	quadrado 7 mm	29 - 36	43	40	7	27	sob consulta
K0528.1733401	quadrado 7 mm	33 - 40	40,5	40	7	27	sob consulta
K0528.1737441	quadrado 7 mm	37 - 44	37	40	7	27	sob consulta
K0528.4309161	palheta dupla 3 mm	9-16	40,5	40	7	27	sob consulta
K0528.4313201	palheta dupla 3 mm	13 - 20	42,5	40	7	27	sob consulta
K0528.4317241	palheta dupla 3 mm	17 - 24	44	40	7	27	sob consulta
K0528.4323301	palheta dupla 3 mm	23 - 30	45	40	7	27	sob consulta
K0528.4329361	palheta dupla 3 mm	29 - 36	43	40	7	27	sob consulta
K0528.4333401	palheta dupla 3 mm	33 - 40	40,5	40	7	27	sob consulta
K0528.4337441	palheta dupla 3 mm	37 - 44	37	40	7	27	sob consulta
K0528.4509161	palheta dupla 5 mm	9-16	40,5	40	7	27	sob consulta
K0528.4513201	palheta dupla 5 mm	13 - 20	42,5	40	7	27	sob consulta
K0528.4517241	palheta dupla 5 mm	17 - 24	44	40	7	27	sob consulta
K0528.4523301	palheta dupla 5 mm	23 - 30	45	40	7	27	sob consulta
K0528.4529361	palheta dupla 5 mm	29 - 36	43	40	7	27	sob consulta
K0528.4533401	palheta dupla 5 mm	33 - 40	40,5	40	7	27	sob consulta
K0528.4537441	palheta dupla 5 mm	37 - 44	37	40	7	27	sob consulta
K0528.5009161	manípulo em estrela	9-16	40,5	40	7	27	sob consulta
K0528.5013201	manípulo em estrela	13 - 20	42,5	40	7	27	sob consulta
K0528.5017241	manípulo em estrela	17 - 24	44	40	7	27	sob consulta
K0528.5023301	manípulo em estrela	23 - 30	45	40	7	27	sob consulta
K0528.5029361	manípulo em estrela	29 - 36	43	40	7	27	sob consulta
K0528.5033401	manípulo em estrela	33 - 40	40,5	40	7	27	sob consulta
K0528.5037441	manípulo em estrela	37 - 44	37	40	7	27	sob consulta
K0528.8709161	Triângulo 7 mm	9-16	40,5	40	7	27	sob consulta
K0528.8713201	Triângulo 7 mm	13 - 20	42,5	40	7	27	sob consulta
K0528.8717241	Triângulo 7 mm	17 - 24	44	40	7	27	sob consulta
K0528.8723301	Triângulo 7 mm	23 - 30	45	40	7	27	sob consulta
K0528.8729361	Triângulo 7 mm	29 - 36	43	40	7	27	sob consulta
K0528.8733401	Triângulo 7 mm	33 - 40	40,5	40	7	27	sob consulta
K0528.8737441	Triângulo 7 mm	37 - 44	37	40	7	27	sob consulta
