Adaptador de aço, aço inoxidável ou zinco para hastes

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Fechos lingueta, perfis para proteção de cantos e bordas
    - Adaptador de aço, aço inoxidável ou zinco para hastes

Descrição do artigo/Imagens dos produtos

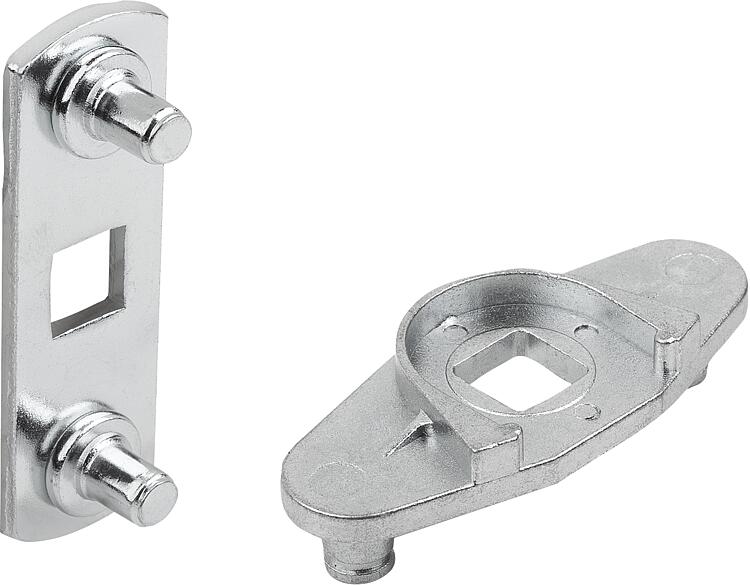

DescriçãoMaterial:Adaptador de aço, aço inoxidável ou zinco.Indicação:Os adaptadores para hastes são usados para conectar hastes redondas e planas com alavancas giratórias. Os adaptadores e a combinação de alavanca giratória e hastes criam um sistema de travamento de 2 ou 3 pontos que pode ser usado para proteger armários de distribuição, por exemplo.Acessórios:K1114 Lingueta para chave fecho de aço.
K2244 Lingueta para chave fecho de aço.
K2271 Adaptador para hastes redondas de aço, aço inoxidável ou zinco.
K2274 Hastes redondas de aço para alavanca giratória.
K2278 Hastes planas de aço para alavanca giratória.
K2279 Trava de haste de plástico ou zinco para hastes planas.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2271 Adaptador de aço, aço inoxidável ou zinco para hastes

200 kB

Indicação técnica manípulos giratórios

324 kB

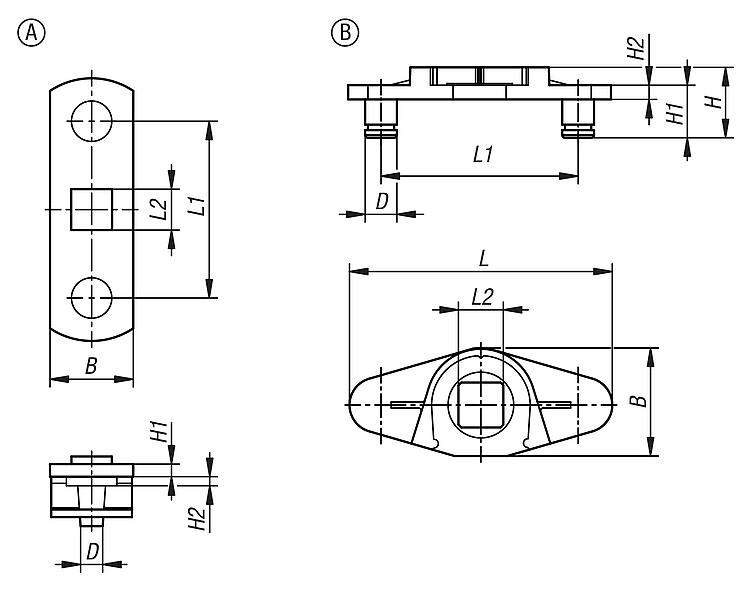

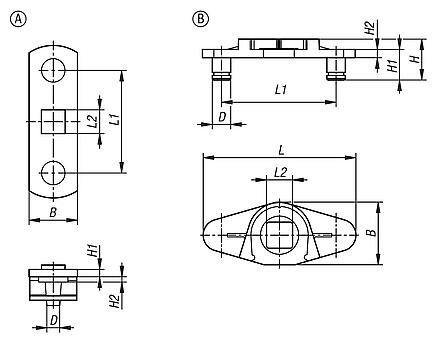

Desenhos (visão geral)

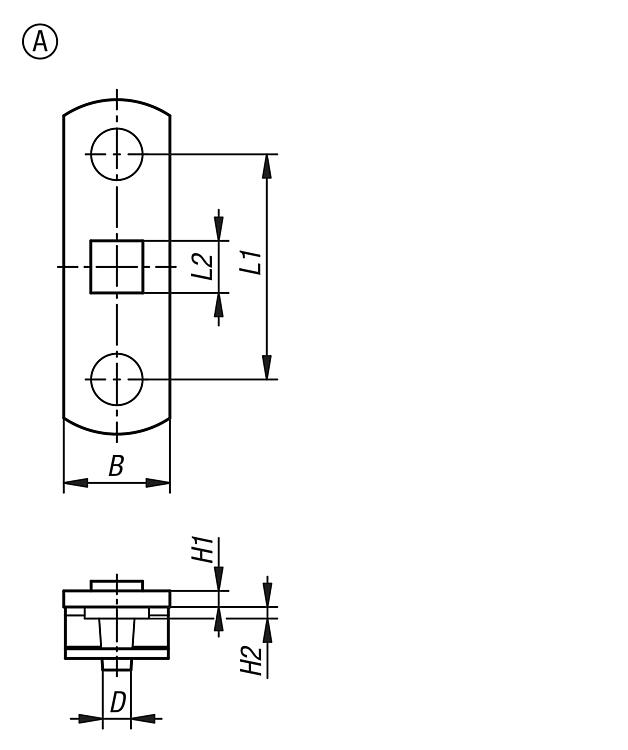

Adaptador de aço, aço inoxidável ou zinco para hastes, forma A

mais informações

Desenhos

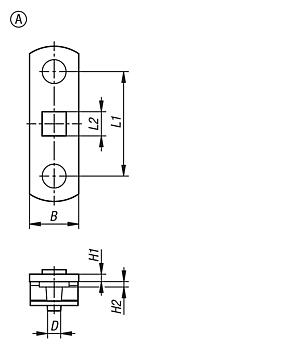

Adaptador de aço, aço inoxidável ou zinco para hastes, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Tipo da forma	B	D	H	H1	H2	L	L1	L2
K2271.038	A	aço	para sistema de 2 pontos	16,5	5	-	2,5	1,8	-	38	8,1
K2271.035	A	aço	para sistema de 2 pontos	16,5	5	-	2,5	1,8	-	35	8,1
K2271.135	A	aço inoxidável	para sistema de 2 pontos	16,5	5	-	2,5	1,8	-	35	8,1
K2271.138	A	aço inoxidável	para sistema de 2 pontos	16,5	5	-	2,5	1,8	-	38	8,1
