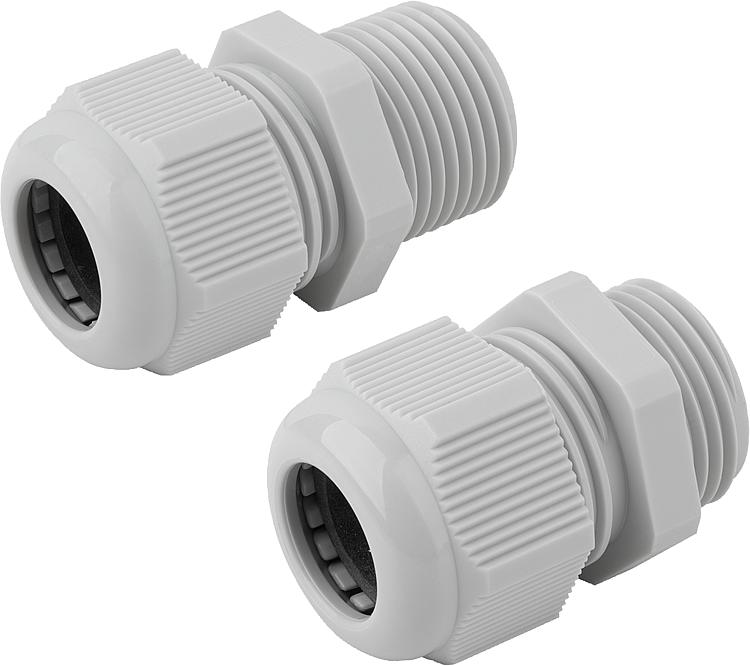

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Poliamida (PA6).
Anel de vedação em borracha de policloropreno (CR)/NBR.Versão:Cinza claro RAL 7035.Indicação:Prensa-cabos para cabos com rosca de conexão conforme a norma DIN EN 60423. A vedação e o alívio de tração ocorrem por meio de lamelas e um anel de vedação internos.

Grau de proteção IP68 (5 bar – 30 min).

Prensa-cabos são destinados à introdução de cabos e condutores fixos em carcaças, distribuidores e quadros de distribuição.

Pode ocorrer descoloração na superfície de assento dos prensa-cabos com anéis de vedação planos. Estas não afetam o funcionamento do componente e não são visíveis em estado montado.Faixa de temperatura:Estática: -40 °C até +100 °C.
Dinâmica: -20 °C até +100 °C.Indicação de desenho:

1) Anel de vedação plano a partir de M32x1,5

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2245 Conectores com rosca para cabos em plástico

188 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	D	D1	H máx.	L	SW1	SW2	torque de aperto máx. em SW1 Nm	torque de aperto máx. em SW2 Nm	Preço
K2245.121500	com comprimentos de rosca padronizados	M12X1,5	3-6,5	31	8	15	15	1,5	1,5	sob consulta
K2245.161500	com comprimentos de rosca padronizados	M16x1,5	5-9,5	35,5	8	20	20	2,5	2,5	sob consulta
K2245.201500	com comprimentos de rosca padronizados	M20X1,5	8-13	36	8	24	24	3,5	3,5	sob consulta
K2245.251500	com comprimentos de rosca padronizados	M25x1,5	11-17	43	8	29	29	5	5	sob consulta
K2245.321500	com comprimentos de rosca padronizados	M32x1,5	15-21	50	10	36	36	5	5	sob consulta
K2245.401500	com comprimentos de rosca padronizados	M40X1,5	19-28	51	10	46	46	7,5	7,5	sob consulta
K2245.161510	com rosca longa	M16x1,5	5-9,5	42,5	15	20	20	2,5	2,5	sob consulta
K2245.201510	com rosca longa	M20X1,5	8-13	43	15	24	24	3,5	3,5	sob consulta
K2245.251510	com rosca longa	M25x1,5	11-17	50	15	29	29	5	5	sob consulta
K2245.321510	com rosca longa	M32x1,5	15-21	55	15	36	36	5	5	sob consulta
K2245.401510	com rosca longa	M40X1,5	19-28	59	18	46	46	7,5	7,5	sob consulta
