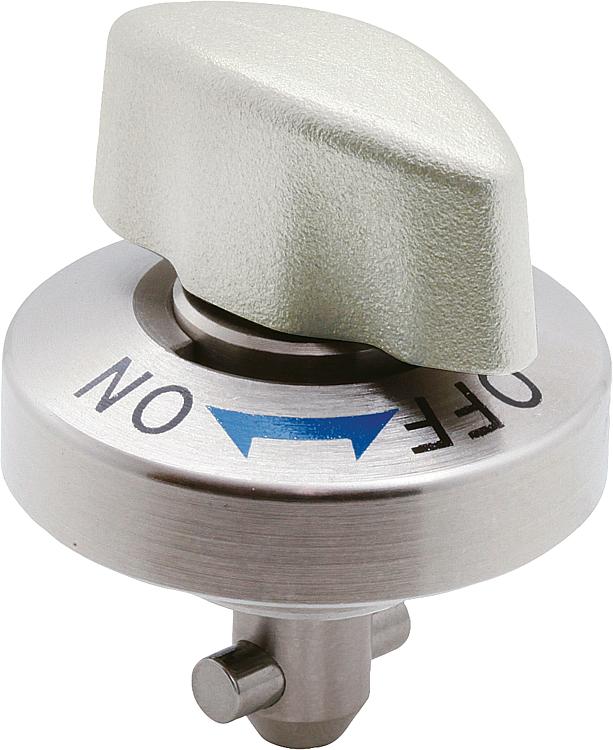

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça de aço inoxidável.
Pino de aço ou aço inoxidável.
Pino de aço inoxidável.
Botão giratório de aço inoxidável.Versão:Carcaça com superfície sem tratamento.
Pino niquelado ou sem tratamento.
Pino com superfície sem tratamento.
Botão giratório de aço inoxidável, superfície sem tratamento.Indicação:São fornecidos parafusos de fixação M2 ou M3.
Opção de montagem 1 para espessura de placa de 6 mm ou 12 mm.
Opção de montagem 2 para espessura de placa de 12 mm a 20 mm.

Se a força de fixação for excedida, será criada uma folga de mais de 0,1 mm entre os painéis.
Acessórios:Placas de fixação K1062

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1061_ES Trava rotativa de fixação modelo on/off em aço inoxidável, cabeça rotativa em aço inoxidável

282 kB

Indicações técnicas para o conjunto de trava rotativa de fixação (modelo on/off) K1061 e placa de fixação K1062

144 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material dos componentes	Versão 2	D	L	D1	D2	D3	D4	H	H1	M	D5	D6	D7	D8	T	T1	Força de retenção N	Força de aperto N	Cisalhamento kN	Força de extração F kN	Constância térmica	Preço
K1061.5161	aço inoxidável	pino em aço	5	15,5	14	25	20	21	19	6,5	M2x3	14	26	4,4	2,4	6	6-10	60	60	1,8	1,2	≤200 °C	sob consulta
K1061.8171	aço inoxidável	pino em aço	8	17	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	6	6-14	90	90	3,2	2,6	≤200 °C	sob consulta
K1061.8231	aço inoxidável	pino em aço	8	23	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	12	12-20	90	90	3,2	2,6	≤200 °C	sob consulta
K1061.15161	aço inoxidável	pino em aço inoxidável	5	15,5	14	25	20	21	19	6,5	M2x3	14	26	4,4	2,4	6	6-10	60	60	1,8	1,2	≤200 °C	sob consulta
K1061.18171	aço inoxidável	pino em aço inoxidável	8	17	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	6	6-14	90	90	3,2	2,6	≤200 °C	sob consulta
K1061.18231	aço inoxidável	pino em aço inoxidável	8	23	18	34	32	28	25,5	10	M3x4	18	35	6,5	3,4	12	12-20	90	90	3,2	2,6	≤200 °C	sob consulta
