Alavanca de fixação plana com furo em estrela

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Alavancas de aperto, alavancas de fixação, alavancas excêntricas
    - Alavancas de fixação
      - Alavanca de fixação plana
        Alavanca de fixação plana com furo em estrela

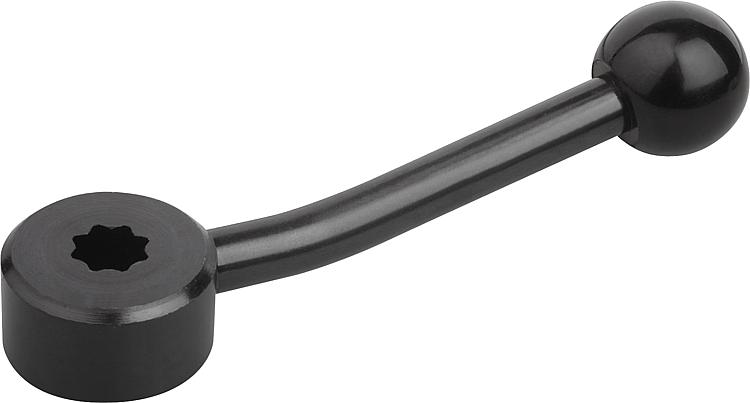

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Peças de aço com classe de resistência 5.8.
Botão bola em duroplástico PF 31, preto.Versão:peça brunida.Indicação:As alavancas de fixação podem ser utilizadas tanto para tarefas simples de fixação como em operações de comutação. Em alguns casos, para que o cabo de comando possa girar 360°, é necessário que haja espaço suficiente para o movimento de fixação.
A versão com furo em estrela foi projetada para a troca de posicionamento a cada 45°.Sob consulta:Outros tipos de roscas fêmea, tolerâncias de ajuste e furos em estrela adicionais.
A medida “A” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0177_IS Alavanca de fixação plana com furo em estrela

133 kB

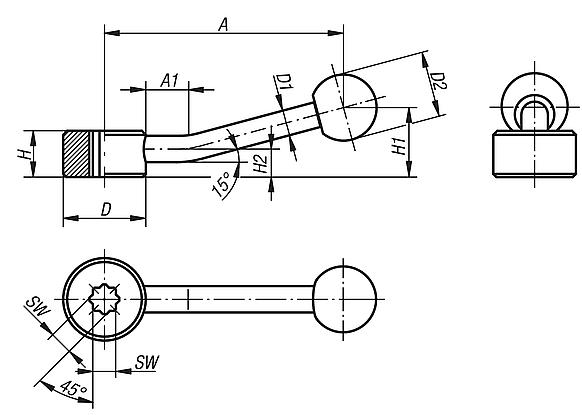

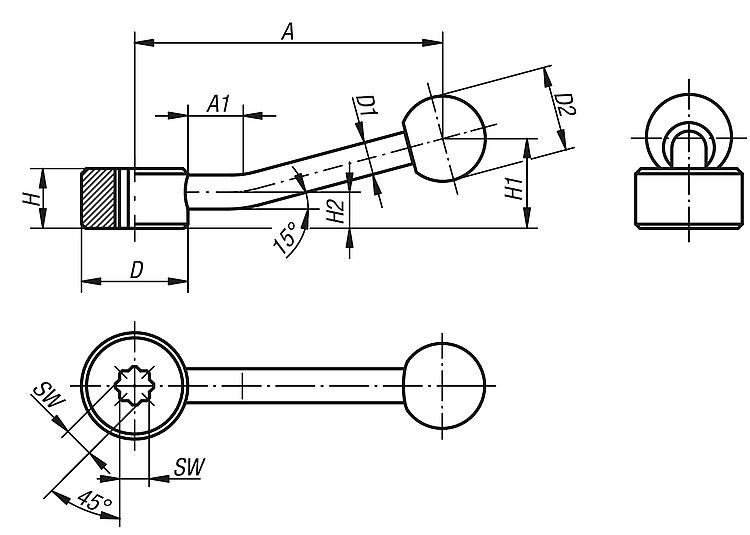

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Modo de fixação	SW	A=Comprimento do cabo	A1	D	D1	D2	H	H1	H2	Preço
K0177.305	estrela interna	5,5	75	15	25	8	20	14	22	8,5	sob consulta
K0177.307	estrela interna	7	75	15	25	8	20	14	22	8,5	sob consulta
K0177.309	estrela interna	9	100	15	33	10	25	17	27	10	sob consulta
K0177.311	estrela interna	11	100	15	33	10	25	17	27	10	sob consulta
K0177.314	estrela interna	14	128	15	41	12	30	20	36	11,5	sob consulta
K0177.319	estrela interna	19	128	15	41	12	30	20	36	11,5	sob consulta
