      - Alavanca de fixação ajustável plana em aço inoxidável com rosca fêmea

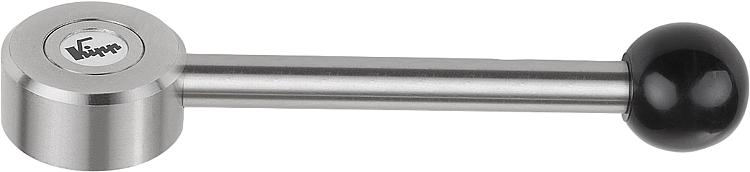

        Alavanca de fixação ajustável plana em aço inoxidável com rosca fêmea, 0 grau

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Peças de aço em aço inoxidável 1.4305.
Botão esférico de plástico preto.

Versão:Peças de aço com superfície sem tratamento.Sob consulta:Outros tipos de roscas fêmea e versões especiais.
As medidas “H1” e “A” podem ser fornecidas em outros comprimentos, mediante pagamento de uma taxa adicional.
Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0129_0 Alavanca de fixação ajustável plana em aço inoxidável com rosca fêmea, 0 grau

121 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	X	T	A=Comprimento do cabo	D	D1	D2	D3	H	H1	H2	H3	Quantidade de dentes	Preço
K0129.1081	0°	M8	18	102	13,5	33	25	10	19	2	12	23	26	sob consulta
K0129.2101	0°	M10	21	131	19	41	30	12	22	2	13,5	26	30	sob consulta
K0129.2121	0°	M12	21	131	19	41	30	12	22	2	13,5	26	30	sob consulta
K0129.3161	0°	M16	27	148	23	45	37	14	28	2	17	33	36	sob consulta
