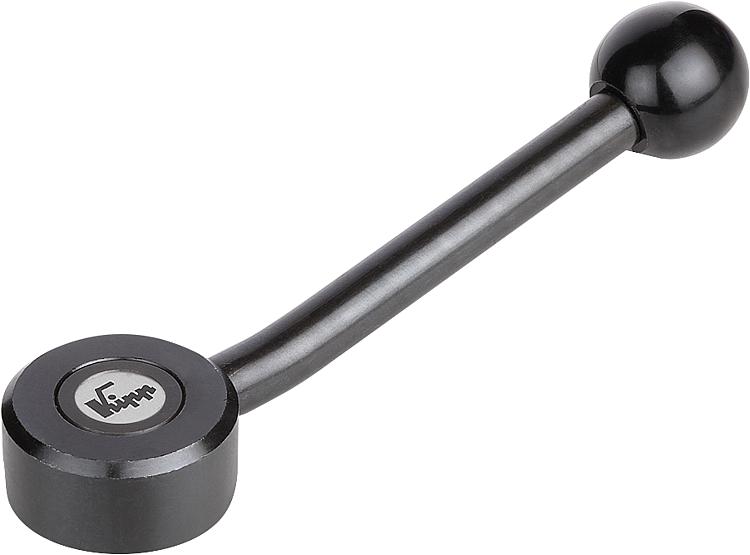

        Alavanca de fixação ajustável plana com rosca fêmea, 15 graus

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Peças de aço com classe de resistência 5.8.
Botão esférico de plástico preto.Versão:peça brunida.Sob consulta:Outros tipos de roscas fêmea e versões especiais.
As medidas “H1” e “A” podem ser fornecidas em outros comprimentos, mediante pagamento de uma taxa adicional.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0114_15 Alavanca de fixação ajustável plana com rosca fêmea, 15 graus

185 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	X	T	A	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Quantidade de dentes	Preço
K0114.1062	15°	M6	18	100	15	13,5	33	25	10	19	2	12	23	29	26	sob consulta
K0114.1082	15°	M8	18	100	15	13,5	33	25	10	19	2	12	23	29	26	sob consulta
K0114.2102	15°	M10	21	127	15	19	41	30	12	22	2	13,5	26	38	30	sob consulta
K0114.2122	15°	M12	21	127	15	19	41	30	12	22	2	13,5	26	38	30	sob consulta
K0114.3122	15°	M12	27	145	15	23	45	37	14	28	2	17	33	48	36	sob consulta
K0114.3162	15°	M16	27	145	15	23	45	37	14	28	2	17	33	48	36	sob consulta
