        Alavanca de aperto com capa de proteção e rosca macho, acetinado

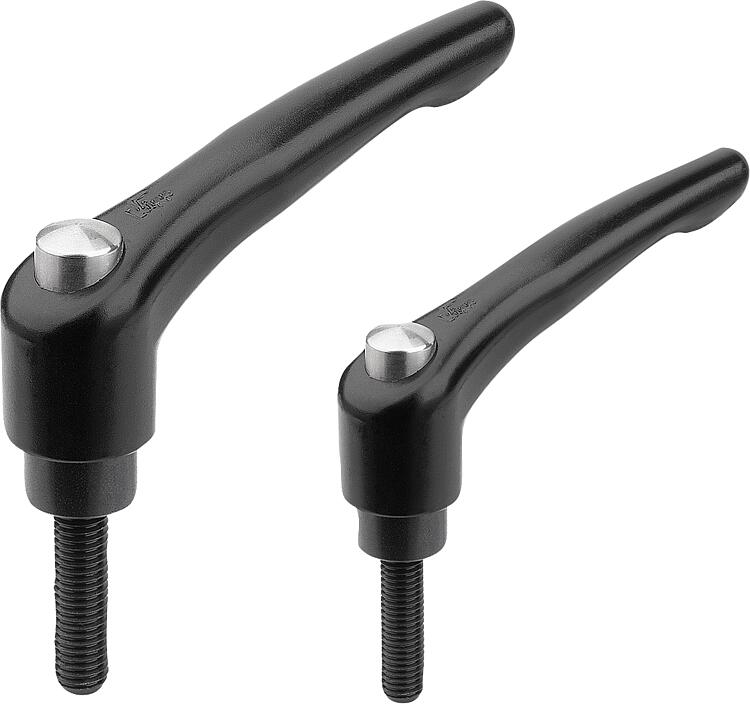

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Cabo da alavanca em Zamak, de acordo com a norma DIN EN 12844.
Peças de aço com classe de resistência 5.8.
Capa de proteção em aço inoxidável 1.4305.

Versão:Cabo da alavanca com revestimento plástico.
Peças de aço brunido.
Capa de proteção em aço inoxidável, com superfície sem tratamento. Indicação:Se a medida L ≥ 60 mm, então o comprimento da rosca corresponderá a 60 mm.Sob consulta:Outros tipos de roscas macho, comprimentos de parafusos, cores adicionais, bem como versões especiais.
A medida “H1” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.Indicação de desenho:

1) Ponta cônica DIN EN ISO 4753

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0122_SE Alavanca de aperto com capa de proteção e rosca macho, acetinado

247 kB

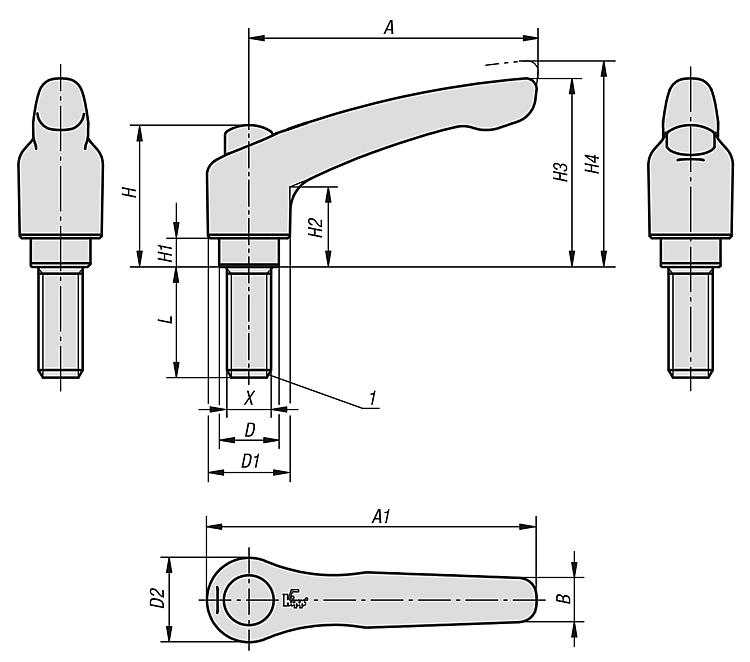

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tamanho	Cor do corpo básico	Superfície Corpo básico	X	L	D	D1	D2	B	A	A1	H	H1	H2	H3	H4	Quantidade de dentes	Preço
K0122.92061X15	2	preto RAL 9005	acetinado	M6	15	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92061X20	2	preto RAL 9005	acetinado	M6	20	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92061X25	2	preto RAL 9005	acetinado	M6	25	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92061X30	2	preto RAL 9005	acetinado	M6	30	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92061X35	2	preto RAL 9005	acetinado	M6	35	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92061X40	2	preto RAL 9005	acetinado	M6	40	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92061X45	2	preto RAL 9005	acetinado	M6	45	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92061X50	2	preto RAL 9005	acetinado	M6	50	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92061X55	2	preto RAL 9005	acetinado	M6	55	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92061X60	2	preto RAL 9005	acetinado	M6	60	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92081X15	2	preto RAL 9005	acetinado	M8	15	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92081X20	2	preto RAL 9005	acetinado	M8	20	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92081X25	2	preto RAL 9005	acetinado	M8	25	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92081X30	2	preto RAL 9005	acetinado	M8	30	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92081X35	2	preto RAL 9005	acetinado	M8	35	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92081X40	2	preto RAL 9005	acetinado	M8	40	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92081X45	2	preto RAL 9005	acetinado	M8	45	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92081X50	2	preto RAL 9005	acetinado	M8	50	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92081X55	2	preto RAL 9005	acetinado	M8	55	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92081X60	2	preto RAL 9005	acetinado	M8	60	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92101X15	2	preto RAL 9005	acetinado	M10	15	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92101X20	2	preto RAL 9005	acetinado	M10	20	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92101X25	2	preto RAL 9005	acetinado	M10	25	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92101X30	2	preto RAL 9005	acetinado	M10	30	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92101X35	2	preto RAL 9005	acetinado	M10	35	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92101X40	2	preto RAL 9005	acetinado	M10	40	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92101X45	2	preto RAL 9005	acetinado	M10	45	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92101X50	2	preto RAL 9005	acetinado	M10	50	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92101X55	2	preto RAL 9005	acetinado	M10	55	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.92101X60	2	preto RAL 9005	acetinado	M10	60	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	sob consulta
K0122.93081X15	3	preto RAL 9005	acetinado	M8	15	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
K0122.93081X20	3	preto RAL 9005	acetinado	M8	20	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
K0122.93081X25	3	preto RAL 9005	acetinado	M8	25	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
K0122.93081X30	3	preto RAL 9005	acetinado	M8	30	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
K0122.93081X35	3	preto RAL 9005	acetinado	M8	35	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
K0122.93081X40	3	preto RAL 9005	acetinado	M8	40	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
K0122.93081X45	3	preto RAL 9005	acetinado	M8	45	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
K0122.93081X50	3	preto RAL 9005	acetinado	M8	50	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
K0122.93081X55	3	preto RAL 9005	acetinado	M8	55	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
K0122.93081X60	3	preto RAL 9005	acetinado	M8	60	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
K0122.93101X15	3	preto RAL 9005	acetinado	M10	15	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
K0122.93101X20	3	preto RAL 9005	acetinado	M10	20	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
K0122.93101X25	3	preto RAL 9005	acetinado	M10	25	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
K0122.93101X30	3	preto RAL 9005	acetinado	M10	30	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
K0122.93101X35	3	preto RAL 9005	acetinado	M10	35	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
K0122.93101X40	3	preto RAL 9005	acetinado	M10	40	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
K0122.93101X45	3	preto RAL 9005	acetinado	M10	45	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
K0122.93101X50	3	preto RAL 9005	acetinado	M10	50	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
K0122.93101X55	3	preto RAL 9005	acetinado	M10	55	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
K0122.93101X60	3	preto RAL 9005	acetinado	M10	60	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	sob consulta
