      - Alavancas de aperto em aço com rosca macho, inserto roscado de aço brunido

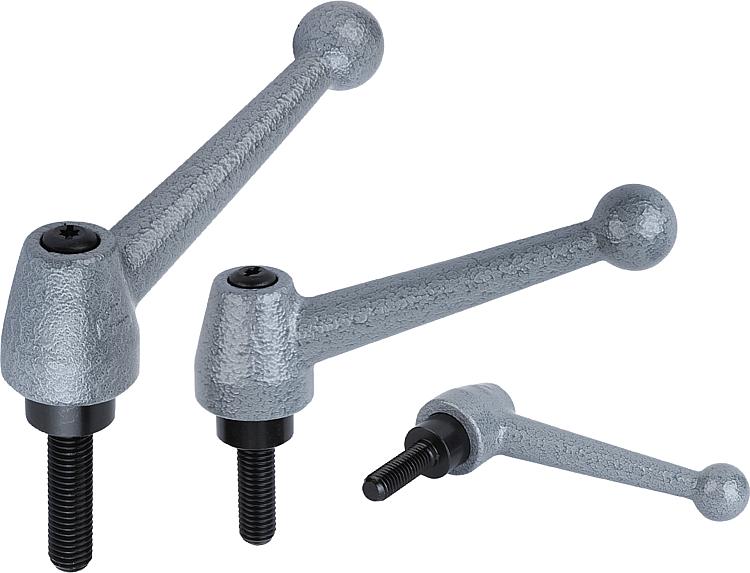

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Cabo da alavanca 1.0401.
As demais peças de aço apresentam classe de resistência 5.8.Versão:Cabo da alavanca cinza prateado com acabamento em esmalte martelado.
Peças de aço brunido.Indicação:Se a medida L ≥ 60 mm, então o comprimento da rosca corresponderá a 60 mm.Sob consulta:Outros tipos de roscas macho, comprimentos de parafusos e versões especiais.
A medida “H1” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional. Indicação de desenho:

1) Ponta cônica DIN EN ISO 4753

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0120 Alavancas de aperto em aço com rosca macho, inserto roscado de aço brunido

302 kB

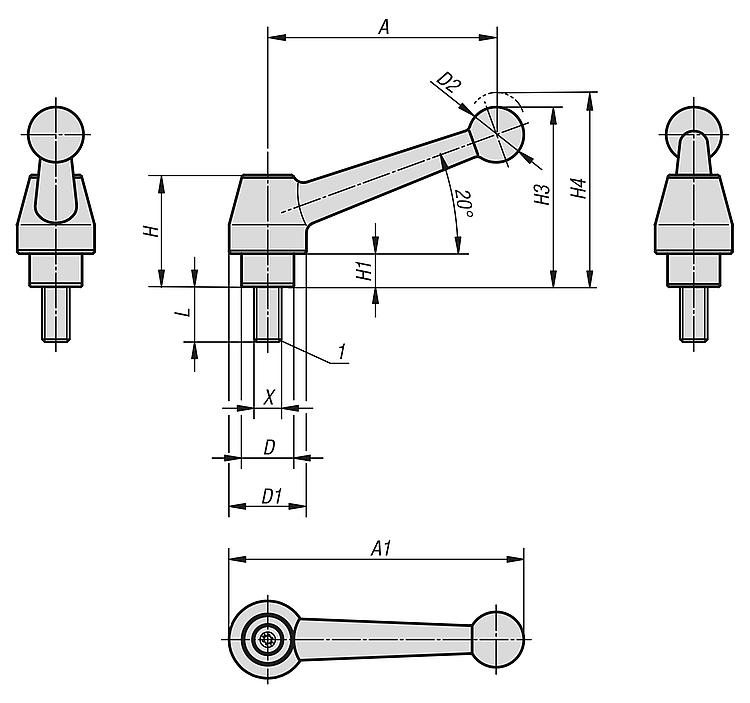

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	Tamanho	X	D	D1	D2	H	H1	H3	H4	A	A1	Quantidade de dentes	L	Preço
K0120.110X20	aço	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	20	sob consulta
K0120.110X25	aço	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	25	sob consulta
K0120.110X30	aço	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	30	sob consulta
K0120.110X35	aço	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	35	sob consulta
K0120.110X40	aço	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	40	sob consulta
K0120.110X45	aço	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	45	sob consulta
K0120.110X50	aço	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	50	sob consulta
K0120.110X55	aço	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	55	sob consulta
K0120.110X60	aço	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	60	sob consulta
K0120.110X70	aço	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	70	sob consulta
K0120.110X80	aço	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	80	sob consulta
K0120.110X90	aço	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	90	sob consulta
K0120.112X20	aço	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	20	sob consulta
K0120.112X25	aço	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	25	sob consulta
K0120.112X30	aço	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	30	sob consulta
K0120.112X35	aço	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	35	sob consulta
K0120.112X40	aço	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	40	sob consulta
K0120.112X45	aço	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	45	sob consulta
K0120.112X50	aço	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	50	sob consulta
K0120.112X55	aço	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	55	sob consulta
K0120.112X60	aço	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	60	sob consulta
K0120.112X70	aço	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	70	sob consulta
K0120.112X80	aço	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	80	sob consulta
K0120.112X90	aço	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	90	sob consulta
K0120.212X25	aço	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	25	sob consulta
K0120.212X30	aço	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	30	sob consulta
K0120.212X35	aço	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	35	sob consulta
K0120.212X40	aço	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	40	sob consulta
K0120.212X45	aço	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	45	sob consulta
K0120.212X50	aço	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	50	sob consulta
K0120.212X55	aço	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	55	sob consulta
K0120.212X60	aço	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	60	sob consulta
K0120.212X70	aço	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	70	sob consulta
K0120.212X80	aço	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	80	sob consulta
K0120.212X90	aço	2	M12	23	35	25	51,5	12	79,5	84	108	138,5	26	90	sob consulta
K0120.216X25	aço	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	25	sob consulta
K0120.216X30	aço	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	30	sob consulta
K0120.216X35	aço	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	35	sob consulta
K0120.216X40	aço	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	40	sob consulta
K0120.216X45	aço	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	45	sob consulta
K0120.216X50	aço	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	50	sob consulta
K0120.216X55	aço	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	55	sob consulta
K0120.216X60	aço	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	60	sob consulta
K0120.216X70	aço	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	70	sob consulta
K0120.216X80	aço	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	80	sob consulta
K0120.216X90	aço	2	M16	23	35	25	51,5	12	79,5	84	108	138,5	26	90	sob consulta
K0120.316X30	aço	3	M16	30	43	30	60	12	93	97,5	132	168	36	30	sob consulta
K0120.316X40	aço	3	M16	30	43	30	60	12	93	97,5	132	168	36	40	sob consulta
K0120.316X50	aço	3	M16	30	43	30	60	12	93	97,5	132	168	36	50	sob consulta
K0120.316X60	aço	3	M16	30	43	30	60	12	93	97,5	132	168	36	60	sob consulta
K0120.316X70	aço	3	M16	30	43	30	60	12	93	97,5	132	168	36	70	sob consulta
K0120.316X80	aço	3	M16	30	43	30	60	12	93	97,5	132	168	36	80	sob consulta
K0120.316X90	aço	3	M16	30	43	30	60	12	93	97,5	132	168	36	90	sob consulta
K0120.320X30	aço	3	M20	30	43	30	60	12	93	97,5	132	168	36	30	sob consulta
K0120.320X40	aço	3	M20	30	43	30	60	12	93	97,5	132	168	36	40	sob consulta
K0120.320X50	aço	3	M20	30	43	30	60	12	93	97,5	132	168	36	50	sob consulta
K0120.320X60	aço	3	M20	30	43	30	60	12	93	97,5	132	168	36	60	sob consulta
K0120.320X70	aço	3	M20	30	43	30	60	12	93	97,5	132	168	36	70	sob consulta
K0120.320X80	aço	3	M20	30	43	30	60	12	93	97,5	132	168	36	80	sob consulta
K0120.320X90	aço	3	M20	30	43	30	60	12	93	97,5	132	168	36	90	sob consulta
