      - Alavancas de aperto em Zamak com rosca fêmea, inserto roscado de aço brunido

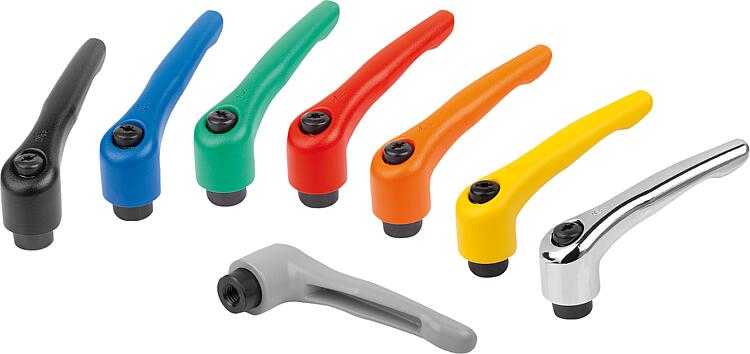

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Cabo da alavanca em Zamak, de acordo com a norma DIN EN 12844.
Peças de aço com classe de resistência 5.8.Versão:Cabo da alavanca com revestimento plástico ou cromado brilhante. Peças de aço brunido.Sob consulta:Outros tipos de roscas fêmea, cores adicionais e versões especiais.
A medida “H1” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0122 Alavancas de aperto em Zamak com rosca fêmea, inserto roscado de aço brunido

319 kB

Desenhos (visão geral)

Alavanca de aperto com rosca fêmea, acetinado

mais informações

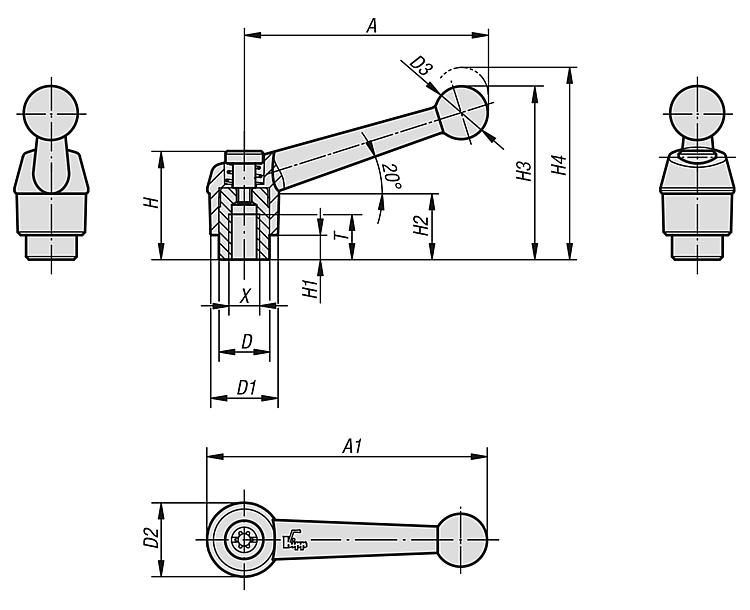

Desenhos

Alavanca de aperto com rosca fêmea, acetinado

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
K0122.9031	preto RAL 9005	acetinado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.9041	preto RAL 9005	acetinado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.9051	preto RAL 9005	acetinado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.0031	preto RAL 9005	acetinado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.0041	preto RAL 9005	acetinado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.0051	preto RAL 9005	acetinado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.1041	preto RAL 9005	acetinado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.1051	preto RAL 9005	acetinado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.1061	preto RAL 9005	acetinado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.2061	preto RAL 9005	acetinado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.2081	preto RAL 9005	acetinado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.3081	preto RAL 9005	acetinado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.3101	preto RAL 9005	acetinado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.4101	preto RAL 9005	acetinado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.4121	preto RAL 9005	acetinado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.5121	preto RAL 9005	acetinado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.5161	preto RAL 9005	acetinado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta

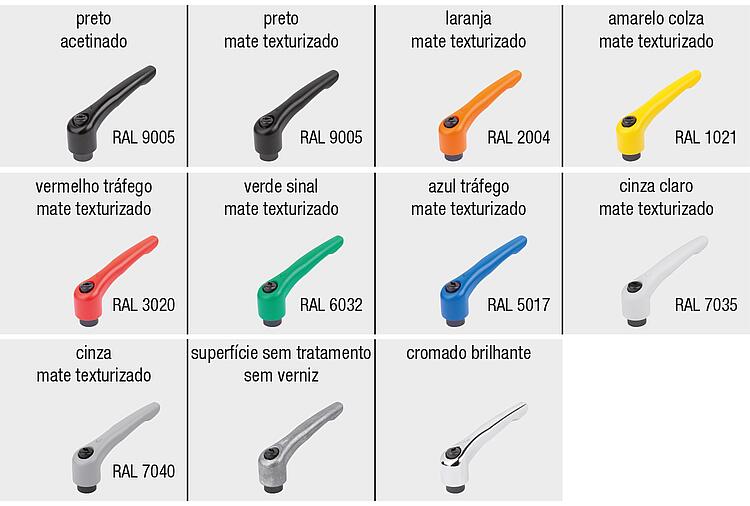

Alavanca de aperto com rosca fêmea, mate texturizado

mais informações

Desenhos

Alavanca de aperto com rosca fêmea, mate texturizado

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
K0122.903181	preto RAL 9005	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.904181	preto RAL 9005	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.905181	preto RAL 9005	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.003181	preto RAL 9005	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.004181	preto RAL 9005	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.005181	preto RAL 9005	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.104181	preto RAL 9005	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.105181	preto RAL 9005	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.106181	preto RAL 9005	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.206181	preto RAL 9005	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.208181	preto RAL 9005	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.308181	preto RAL 9005	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.310181	preto RAL 9005	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.410181	preto RAL 9005	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.412181	preto RAL 9005	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.512181	preto RAL 9005	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.516181	preto RAL 9005	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.903182	laranja RAL 2004	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.904182	laranja RAL 2004	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.905182	laranja RAL 2004	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.003182	laranja RAL 2004	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.004182	laranja RAL 2004	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.005182	laranja RAL 2004	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.104182	laranja RAL 2004	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.105182	laranja RAL 2004	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.106182	laranja RAL 2004	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.206182	laranja RAL 2004	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.208182	laranja RAL 2004	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.308182	laranja RAL 2004	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.310182	laranja RAL 2004	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.410182	laranja RAL 2004	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.412182	laranja RAL 2004	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.512182	laranja RAL 2004	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.516182	laranja RAL 2004	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.903183	amarelo RAL 1021	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.904183	amarelo RAL 1021	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.905183	amarelo RAL 1021	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.003183	amarelo RAL 1021	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.004183	amarelo RAL 1021	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.005183	amarelo RAL 1021	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.104183	amarelo RAL 1021	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.105183	amarelo RAL 1021	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.106183	amarelo RAL 1021	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.206183	amarelo RAL 1021	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.208183	amarelo RAL 1021	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.308183	amarelo RAL 1021	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.310183	amarelo RAL 1021	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.410183	amarelo RAL 1021	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.412183	amarelo RAL 1021	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.512183	amarelo RAL 1021	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.516183	amarelo RAL 1021	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.903184	vermelho RAL 3020	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.904184	vermelho RAL 3020	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.905184	vermelho RAL 3020	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.003184	vermelho RAL 3020	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.004184	vermelho RAL 3020	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.005184	vermelho RAL 3020	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.104184	vermelho RAL 3020	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.105184	vermelho RAL 3020	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.106184	vermelho RAL 3020	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.206184	vermelho RAL 3020	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.208184	vermelho RAL 3020	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.308184	vermelho RAL 3020	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.310184	vermelho RAL 3020	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.410184	vermelho RAL 3020	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.412184	vermelho RAL 3020	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.512184	vermelho RAL 3020	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.516184	vermelho RAL 3020	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.903185	verde RAL 6032	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.904185	verde RAL 6032	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.905185	verde RAL 6032	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.003185	verde RAL 6032	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.004185	verde RAL 6032	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.005185	verde RAL 6032	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.104185	verde RAL 6032	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.105185	verde RAL 6032	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.106185	verde RAL 6032	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.206185	verde RAL 6032	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.208185	verde RAL 6032	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.308185	verde RAL 6032	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.310185	verde RAL 6032	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.410185	verde RAL 6032	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.412185	verde RAL 6032	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.512185	verde RAL 6032	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.516185	verde RAL 6032	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.903186	azul RAL 5017	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.904186	azul RAL 5017	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.905186	azul RAL 5017	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.003186	azul RAL 5017	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.004186	azul RAL 5017	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.005186	azul RAL 5017	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.104186	azul RAL 5017	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.105186	azul RAL 5017	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.106186	azul RAL 5017	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.206186	azul RAL 5017	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.208186	azul RAL 5017	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.308186	azul RAL 5017	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.310186	azul RAL 5017	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.410186	azul RAL 5017	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.412186	azul RAL 5017	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.512186	azul RAL 5017	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.516186	azul RAL 5017	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.903187	cinza RAL 7035	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.904187	cinza RAL 7035	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.905187	cinza RAL 7035	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.003187	cinza RAL 7035	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.004187	cinza RAL 7035	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.005187	cinza RAL 7035	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.104187	cinza RAL 7035	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.105187	cinza RAL 7035	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.106187	cinza RAL 7035	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.206187	cinza RAL 7035	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.208187	cinza RAL 7035	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.308187	cinza RAL 7035	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.310187	cinza RAL 7035	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.410187	cinza RAL 7035	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.412187	cinza RAL 7035	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.512187	cinza RAL 7035	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.516187	cinza RAL 7035	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.903188	cinza RAL 7040	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.904188	cinza RAL 7040	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.905188	cinza RAL 7040	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.003188	cinza RAL 7040	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.004188	cinza RAL 7040	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.005188	cinza RAL 7040	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.104188	cinza RAL 7040	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.105188	cinza RAL 7040	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.106188	cinza RAL 7040	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.206188	cinza RAL 7040	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.208188	cinza RAL 7040	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.308188	cinza RAL 7040	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.310188	cinza RAL 7040	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.410188	cinza RAL 7040	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.412188	cinza RAL 7040	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.512188	cinza RAL 7040	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.516188	cinza RAL 7040	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta

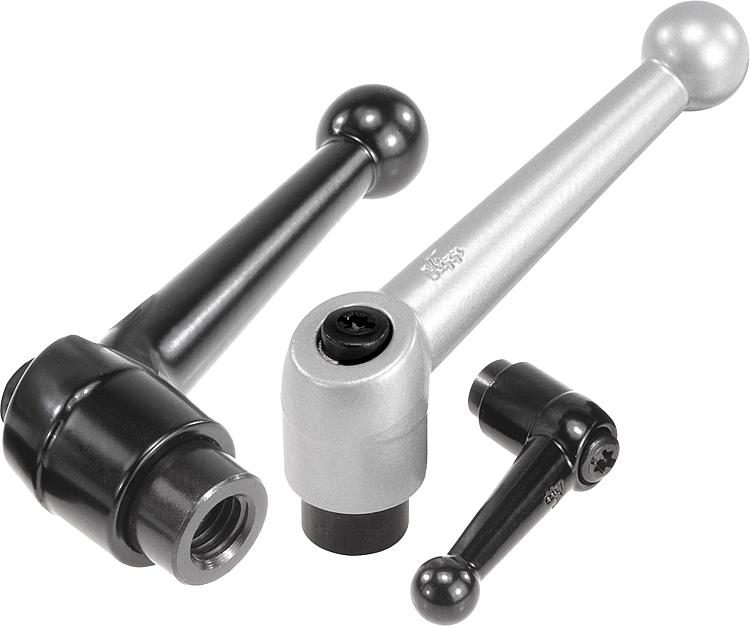

Alavanca de aperto com rosca fêmea, superfície sem tratamento

mais informações

Desenhos

Alavanca de aperto com rosca fêmea, superfície sem tratamento

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Superfície Corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
K0122.903008	superfície sem tratamento	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.904008	superfície sem tratamento	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.905008	superfície sem tratamento	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.003008	superfície sem tratamento	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.004008	superfície sem tratamento	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.005008	superfície sem tratamento	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.104008	superfície sem tratamento	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.105008	superfície sem tratamento	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.106008	superfície sem tratamento	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.206008	superfície sem tratamento	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.208008	superfície sem tratamento	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.308008	superfície sem tratamento	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.310008	superfície sem tratamento	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.410008	superfície sem tratamento	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.412008	superfície sem tratamento	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.512008	superfície sem tratamento	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.516008	superfície sem tratamento	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta

Alavanca de aperto com rosca fêmea, cromado brilhante

mais informações

Desenhos

Alavanca de aperto com rosca fêmea, cromado brilhante

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
K0122.9036	prata	cromado brilhante	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.9046	prata	cromado brilhante	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.9056	prata	cromado brilhante	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0122.0036	prata	cromado brilhante	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.0046	prata	cromado brilhante	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.0056	prata	cromado brilhante	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0122.1046	prata	cromado brilhante	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.1056	prata	cromado brilhante	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.1066	prata	cromado brilhante	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0122.2066	prata	cromado brilhante	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.2086	prata	cromado brilhante	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0122.3086	prata	cromado brilhante	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.3106	prata	cromado brilhante	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0122.4106	prata	cromado brilhante	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.4126	prata	cromado brilhante	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0122.5126	prata	cromado brilhante	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0122.5166	prata	cromado brilhante	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
