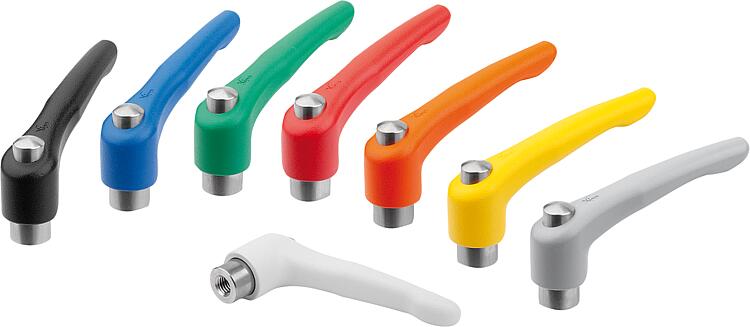

      - Alavancas de aperto em Zamak com rosca fêmea, ponta protetora, inserto roscado de aço inoxidável

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Cabo da alavanca em Zamak, de acordo com a norma DIN EN 12844.
Peças de aço em aço inoxidável 1.4305.
Ponta protetora em aço inoxidável 1.4305.

Versão:Cabo de alavanca com revestimento plástico.
Peças de aço com acabamento natural.Sob consulta:Outros tipos de roscas femêa, cores adicionais, bem como versões especiais.
A medida “H1” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0123 Alavancas de aperto em Zamak com rosca fêmea, ponta protetora, inserto roscado de aço inoxidável

272 kB

Desenhos (visão geral)

Alavanca de aperto com rosca fêmea e ponta protetora, peças em aço inoxidável, acetinado

mais informações

Desenhos

Alavanca de aperto com rosca fêmea e ponta protetora, peças em aço inoxidável, acetinado

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
K0123.92061	preto RAL 9005	acetinado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.92081	preto RAL 9005	acetinado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.93081	preto RAL 9005	acetinado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.93101	preto RAL 9005	acetinado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	sob consulta

Alavanca de aperto com rosca fêmea e ponta protetora, peças em aço inoxidável, mate texturizado

mais informações

Desenhos

Alavanca de aperto com rosca fêmea e ponta protetora, peças em aço inoxidável, mate texturizado

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
K0123.9206181	preto RAL 9005	mate texturizado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.9206182	laranja RAL 2004	mate texturizado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.9206183	amarelo RAL 1021	mate texturizado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.9206184	vermelho RAL 3020	mate texturizado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.9206185	verde RAL 6032	mate texturizado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.9206186	azul RAL 5017	mate texturizado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.9206187	cinza RAL 7035	mate texturizado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.9206188	cinza RAL 7040	mate texturizado	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.9208181	preto RAL 9005	mate texturizado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.9208182	laranja RAL 2004	mate texturizado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.9208183	amarelo RAL 1021	mate texturizado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.9208184	vermelho RAL 3020	mate texturizado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.9208185	verde RAL 6032	mate texturizado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.9208186	azul RAL 5017	mate texturizado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.9208187	cinza RAL 7035	mate texturizado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.9208188	cinza RAL 7040	mate texturizado	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.9308181	preto RAL 9005	mate texturizado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.9308182	laranja RAL 2004	mate texturizado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.9308183	amarelo RAL 1021	mate texturizado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.9308184	vermelho RAL 3020	mate texturizado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.9308185	verde RAL 6032	mate texturizado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.9308186	azul RAL 5017	mate texturizado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.9308187	cinza RAL 7035	mate texturizado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.9308188	cinza RAL 7040	mate texturizado	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.9310181	preto RAL 9005	mate texturizado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.9310182	laranja RAL 2004	mate texturizado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.9310183	amarelo RAL 1021	mate texturizado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.9310184	vermelho RAL 3020	mate texturizado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.9310185	verde RAL 6032	mate texturizado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.9310186	azul RAL 5017	mate texturizado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.9310187	cinza RAL 7035	mate texturizado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.9310188	cinza RAL 7040	mate texturizado	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	sob consulta
