Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Cabo da alavanca em Zamak, de acordo com a norma DIN EN 12844.
Peças de aço em aço inoxidável 1.4305.

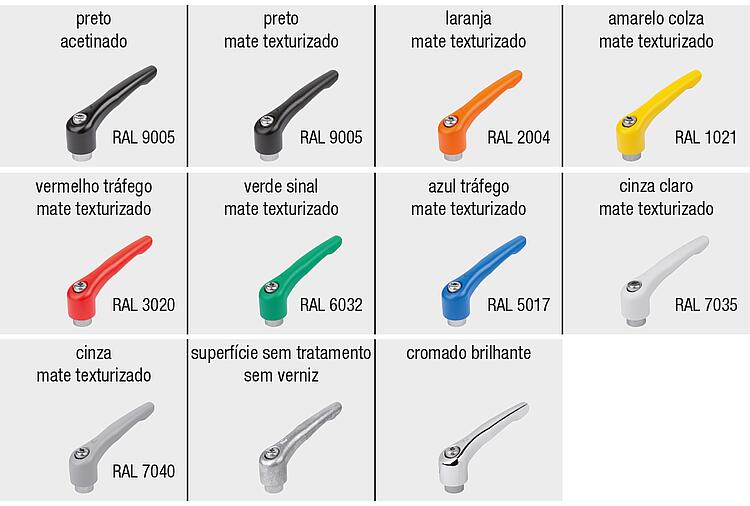

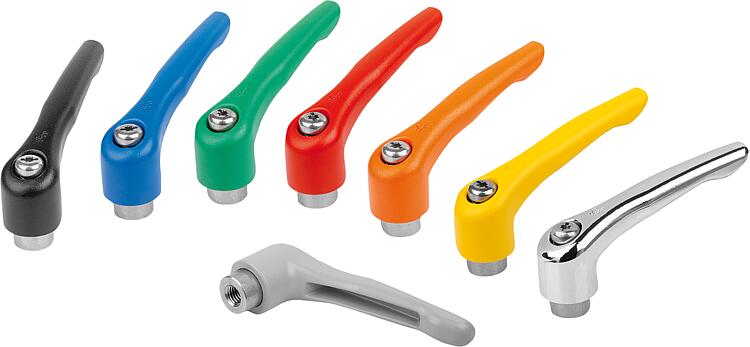

Versão:Cabo da alavanca com revestimento plástico ou cromado brilhante.
Peças de aço com superfície sem tratamento.Sob consulta:Outros tipos de roscas fêmea, cores adicionais e versões especiais.
A medida “H1” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0123 Alavancas de aperto em Zamak com rosca fêmea, inserto roscado de aço inoxidável

321 kB

Desenhos (visão geral)

Alavanca de aperto com rosca fêmea, inserto roscado em aço inoxidável, acabamento acetinado

mais informações

Desenhos

Alavanca de aperto com rosca fêmea, inserto roscado em aço inoxidável, acabamento acetinado

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
K0123.9031	preto RAL 9005	acetinado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.9041	preto RAL 9005	acetinado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.9051	preto RAL 9005	acetinado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.0031	preto RAL 9005	acetinado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.0041	preto RAL 9005	acetinado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.0051	preto RAL 9005	acetinado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.1041	preto RAL 9005	acetinado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.1051	preto RAL 9005	acetinado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.1061	preto RAL 9005	acetinado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.2061	preto RAL 9005	acetinado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.2081	preto RAL 9005	acetinado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.3081	preto RAL 9005	acetinado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.3101	preto RAL 9005	acetinado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.4101	preto RAL 9005	acetinado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.4121	preto RAL 9005	acetinado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.5121	preto RAL 9005	acetinado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0123.5161	preto RAL 9005	acetinado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta

Alavanca de aperto com rosca fêmea, inserto roscado em aço inoxidável, acabamento texturizado fosco

mais informações

Desenhos

Alavanca de aperto com rosca fêmea, inserto roscado em aço inoxidável, acabamento texturizado fosco

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
K0123.903181	preto RAL 9005	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.904181	preto RAL 9005	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.905181	preto RAL 9005	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.003181	preto RAL 9005	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.004181	preto RAL 9005	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.005181	preto RAL 9005	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.104181	preto RAL 9005	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.105181	preto RAL 9005	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.106181	preto RAL 9005	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.206181	preto RAL 9005	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.208181	preto RAL 9005	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.308181	preto RAL 9005	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.310181	preto RAL 9005	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.410181	preto RAL 9005	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.412181	preto RAL 9005	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.512181	preto RAL 9005	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0123.516181	preto RAL 9005	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0123.903182	laranja RAL 2004	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.904182	laranja RAL 2004	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.905182	laranja RAL 2004	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.003182	laranja RAL 2004	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.004182	laranja RAL 2004	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.005182	laranja RAL 2004	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.104182	laranja RAL 2004	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.105182	laranja RAL 2004	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.106182	laranja RAL 2004	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.206182	laranja RAL 2004	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.208182	laranja RAL 2004	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.308182	laranja RAL 2004	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.310182	laranja RAL 2004	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.410182	laranja RAL 2004	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.412182	laranja RAL 2004	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.512182	laranja RAL 2004	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0123.516182	laranja RAL 2004	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0123.903183	amarelo RAL 1021	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.904183	amarelo RAL 1021	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.905183	amarelo RAL 1021	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.003183	amarelo RAL 1021	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.004183	amarelo RAL 1021	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.005183	amarelo RAL 1021	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.104183	amarelo RAL 1021	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.105183	amarelo RAL 1021	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.106183	amarelo RAL 1021	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.206183	amarelo RAL 1021	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.208183	amarelo RAL 1021	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.308183	amarelo RAL 1021	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.310183	amarelo RAL 1021	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.410183	amarelo RAL 1021	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.412183	amarelo RAL 1021	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.512183	amarelo RAL 1021	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0123.516183	amarelo RAL 1021	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0123.903184	vermelho RAL 3020	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.904184	vermelho RAL 3020	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.905184	vermelho RAL 3020	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.004184	vermelho RAL 3020	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.003184	vermelho RAL 3020	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.005184	vermelho RAL 3020	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.104184	vermelho RAL 3020	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.105184	vermelho RAL 3020	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.106184	vermelho RAL 3020	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.206184	vermelho RAL 3020	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.208184	vermelho RAL 3020	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.308184	vermelho RAL 3020	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.310184	vermelho RAL 3020	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.410184	vermelho RAL 3020	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.412184	vermelho RAL 3020	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.512184	vermelho RAL 3020	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0123.516184	vermelho RAL 3020	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0123.903185	verde RAL 6032	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.904185	verde RAL 6032	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.905185	verde RAL 6032	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.003185	verde RAL 6032	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.004185	verde RAL 6032	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.005185	verde RAL 6032	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.104185	verde RAL 6032	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.105185	verde RAL 6032	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.106185	verde RAL 6032	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.206185	verde RAL 6032	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.208185	verde RAL 6032	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.308185	verde RAL 6032	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.310185	verde RAL 6032	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.410185	verde RAL 6032	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.412185	verde RAL 6032	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.512185	verde RAL 6032	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0123.516185	verde RAL 6032	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0123.903186	azul RAL 5017	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.904186	azul RAL 5017	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.905186	azul RAL 5017	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.003186	azul RAL 5017	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.004186	azul RAL 5017	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.005186	azul RAL 5017	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.104186	azul RAL 5017	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.105186	azul RAL 5017	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.106186	azul RAL 5017	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.206186	azul RAL 5017	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.208186	azul RAL 5017	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.308186	azul RAL 5017	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.310186	azul RAL 5017	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.410186	azul RAL 5017	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.412186	azul RAL 5017	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.512186	azul RAL 5017	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0123.516186	azul RAL 5017	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0123.903187	cinza RAL 7035	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.904187	cinza RAL 7035	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.905187	cinza RAL 7035	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.003187	cinza RAL 7035	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.004187	cinza RAL 7035	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.005187	cinza RAL 7035	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.104187	cinza RAL 7035	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.105187	cinza RAL 7035	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.106187	cinza RAL 7035	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.206187	cinza RAL 7035	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.208187	cinza RAL 7035	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.308187	cinza RAL 7035	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.310187	cinza RAL 7035	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.410187	cinza RAL 7035	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.412187	cinza RAL 7035	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.512187	cinza RAL 7035	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0123.516187	cinza RAL 7035	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0123.903188	cinza RAL 7040	mate texturizado	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.904188	cinza RAL 7040	mate texturizado	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.905188	cinza RAL 7040	mate texturizado	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.003188	cinza RAL 7040	mate texturizado	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.004188	cinza RAL 7040	mate texturizado	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.005188	cinza RAL 7040	mate texturizado	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.104188	cinza RAL 7040	mate texturizado	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.105188	cinza RAL 7040	mate texturizado	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.106188	cinza RAL 7040	mate texturizado	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.206188	cinza RAL 7040	mate texturizado	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.208188	cinza RAL 7040	mate texturizado	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.308188	cinza RAL 7040	mate texturizado	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.310188	cinza RAL 7040	mate texturizado	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.410188	cinza RAL 7040	mate texturizado	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.412188	cinza RAL 7040	mate texturizado	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.512188	cinza RAL 7040	mate texturizado	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0123.516188	cinza RAL 7040	mate texturizado	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta

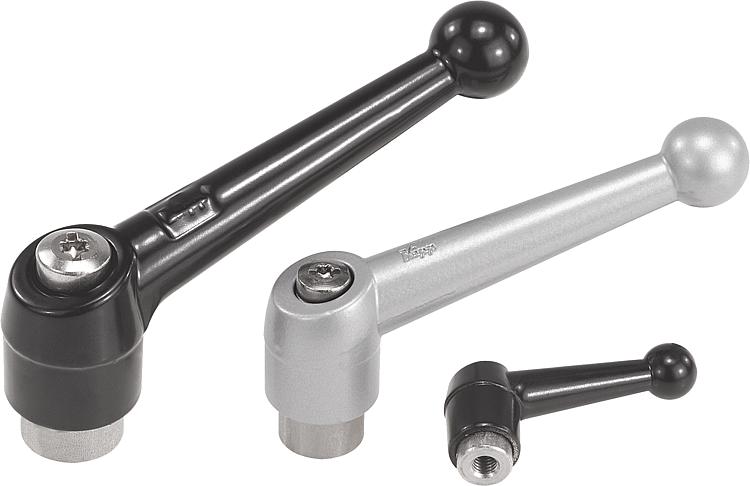

Alavanca de aperto com rosca fêmea, inserto roscado em aço inoxidável, superfície sem tratamento

mais informações

Desenhos

Alavanca de aperto com rosca fêmea, inserto roscado em aço inoxidável, superfície sem tratamento

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Superfície Corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
K0123.903008	superfície sem tratamento	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.904008	superfície sem tratamento	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.905008	superfície sem tratamento	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.003008	superfície sem tratamento	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.004008	superfície sem tratamento	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.005008	superfície sem tratamento	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.104008	superfície sem tratamento	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.105008	superfície sem tratamento	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.106008	superfície sem tratamento	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.206008	superfície sem tratamento	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.208008	superfície sem tratamento	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.308008	superfície sem tratamento	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.310008	superfície sem tratamento	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.410008	superfície sem tratamento	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.412008	superfície sem tratamento	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.512008	superfície sem tratamento	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0123.516008	superfície sem tratamento	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta

Alavanca de aperto com rosca fêmea, inserto roscado em aço inoxidável, cromado brilhante

mais informações

Desenhos

Alavanca de aperto com rosca fêmea, inserto roscado em aço inoxidável, cromado brilhante

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
K0123.9036	prata	cromado brilhante	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.9046	prata	cromado brilhante	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.9056	prata	cromado brilhante	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.0036	prata	cromado brilhante	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.0046	prata	cromado brilhante	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.0056	prata	cromado brilhante	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.1046	prata	cromado brilhante	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.1056	prata	cromado brilhante	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.1066	prata	cromado brilhante	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.2066	prata	cromado brilhante	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.2086	prata	cromado brilhante	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.3086	prata	cromado brilhante	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.3106	prata	cromado brilhante	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.4106	prata	cromado brilhante	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.4126	prata	cromado brilhante	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.5126	prata	cromado brilhante	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0123.5166	prata	cromado brilhante	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
