K0123_BL

Alavanca de aperto com rosca fêmea, inserto roscado em aço...

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Alavancas de aperto, alavancas de fixação, alavancas excêntricas
    - Alavancas de aperto
      - Alavancas de aperto em Zamak com rosca fêmea, inserto roscado de aço inoxidável

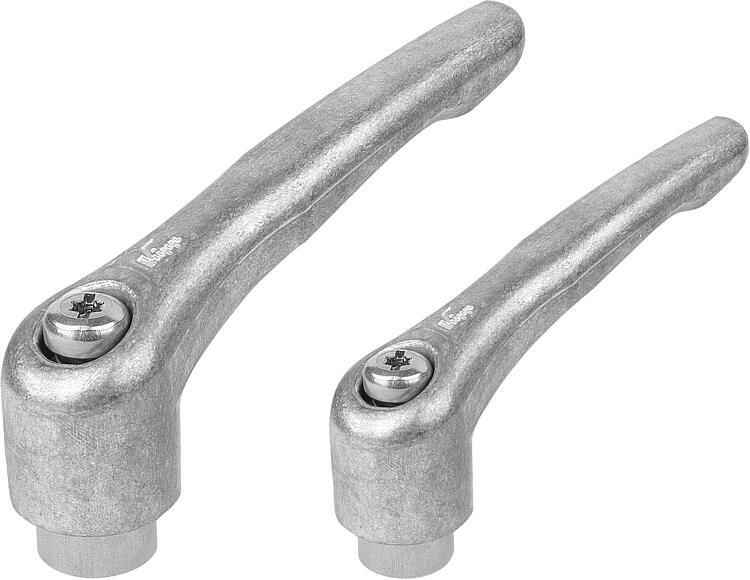

        Alavanca de aperto com rosca fêmea, inserto roscado em aço inoxidável, superfície sem tratamento

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Cabo da alavanca em Zamak, de acordo com a norma DIN EN 12844.
Peças de aço em aço inoxidável 1.4305.

Versão:Cabo de alavanca com revestimento plástico.
Peças de aço com acabamento natural.Sob consulta:Outros tipos de roscas fêmea, cores adicionais e versões especiais.
A medida “H1” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0123_BL Alavanca de aperto com rosca fêmea, inserto roscado em aço inoxidável, superfície sem tratamento

269 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Superfície Corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
K0123.903008	superfície sem tratamento	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.904008	superfície sem tratamento	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.905008	superfície sem tratamento	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	sob consulta
K0123.003008	superfície sem tratamento	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.004008	superfície sem tratamento	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.005008	superfície sem tratamento	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K0123.104008	superfície sem tratamento	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.105008	superfície sem tratamento	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.106008	superfície sem tratamento	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K0123.206008	superfície sem tratamento	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.208008	superfície sem tratamento	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K0123.308008	superfície sem tratamento	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.310008	superfície sem tratamento	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K0123.410008	superfície sem tratamento	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.412008	superfície sem tratamento	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K0123.512008	superfície sem tratamento	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K0123.516008	superfície sem tratamento	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
