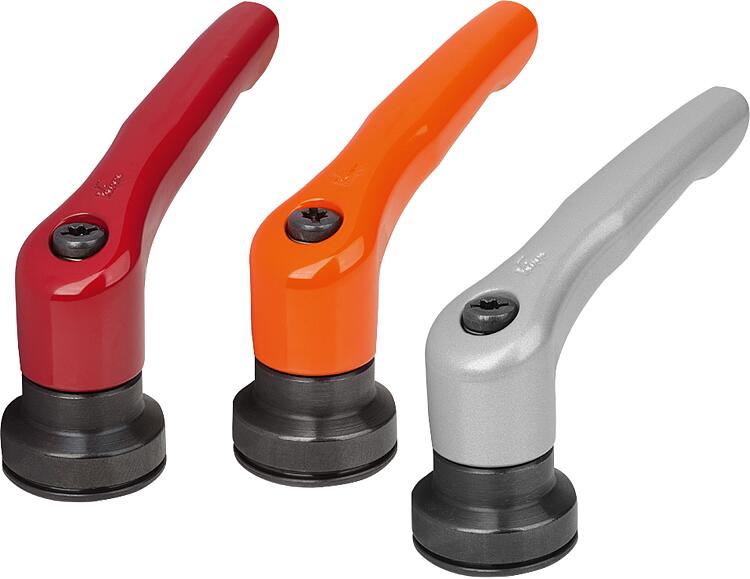

      - Alavancas de aperto de Zamak com rosca fêmea, elemento de reforço para o aumento da força de fixação, inserto roscado de aço brunido

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoDescrição do produto:Em alavancas de aperto com elementos de reforço para o aumento da força de fixação integrados, a força de tensão pode ser aumentada em até 75%, em comparação com as alavancas de aperto padrão.

Adicionalmente, este produto pode também ser usado para pessoas com força manual limitada (por exemplo, no setor de reabilitação), de maneira a atingirem forças de tensão comparáveis com mínima aplicação de força. É também necessária uma menor força manual para afrouxar a alavanca de aperto fixada.

O aumento da força de tensão é obtido por meio do rolamento de agulha axial montado, que gera um atrito superficial muito baixo na superfície de contato fixa durante a fixação. As arruelas de contato endurecidas destinam-se a altas forças de tensão e o mancal garante uma longa vida útil com sua alta capacidade de carga.

Devido à grande superfície de apoio fixa, o componente fixado está permanentemente protegido. Assim, não é mais necessária a aplicação de uma arruela.Material:Cabo da alavanca em Zamak, de acordo com a norma DIN EN 12844.
Peças de aço com classe de resistência 5.8.Versão:Cabo da alavanca com revestimento plástico ou cromado brilhante.
Peças em aço brunidas.

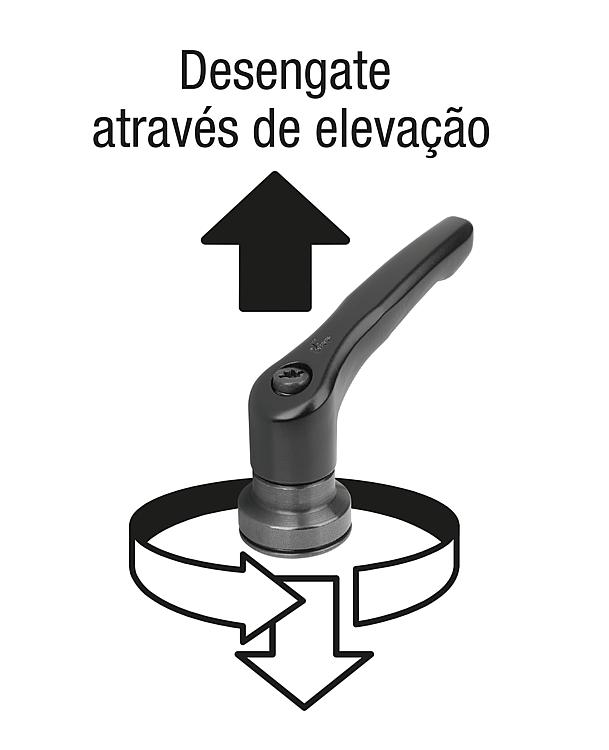

Rolamento de agulha axial com arruelas de contato endurecidas e retificadas.Modo de operação:O cabo da alavanca é engatado no inserto roscado por meio da coroa dentada
no estado não acionado. Por meio da elevação do cabo da alavanca, ele pode ser
reposicionado e novamente engatado na coroa dentada, através da força da mola.Aplicação:Construção de máquinas, aparelhos e equipamentos, setor de reabilitação.Montagem:A profundidade de aparafusamento deve ser pelo menos 2 x o diâmetro da rosca. Além disso, a rosca deve ser levemente lubrificada durante a instalação.Vantagens:Aumento significativo das forças de tensão com o mesmo torque de aperto.
Rolamento de agulha axial de alta qualidade com alta capacidade de carga e longa vida útil.
A superfície de apoio fixa preserva o componente.Sob consulta:Cores adicionais.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1599 Alavancas de aperto de Zamak com rosca fêmea, elemento de reforço para o aumento da força de fixação, inserto roscado de aço brunido

288 kB

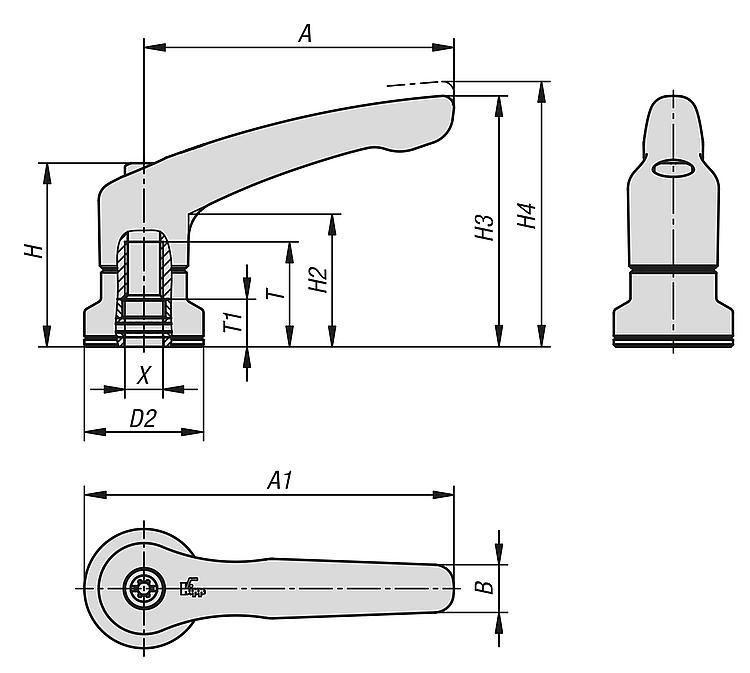

Desenhos (visão geral)

Alavanca de aperto de zinco com rosca fêmea e elemento de reforço para o aumento da força de fixação, acabamento acetinado, inserto roscado de aço brunido

mais informações

Desenhos

Alavanca de aperto de zinco com rosca fêmea e elemento de reforço para o aumento da força de fixação, acabamento acetinado, inserto roscado de aço brunido

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	Tamanho	X	D2	H	H2	H3	H4	A	A1	B	T	T1	Preço
K1599.2081	preto RAL 9005	acetinado	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	sob consulta
K1599.3101	preto RAL 9005	acetinado	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	sob consulta
K1599.4101	preto RAL 9005	acetinado	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	sob consulta
K1599.5121	preto RAL 9005	acetinado	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	sob consulta

Alavanca de aperto em zinco com rosca fêmea e elemento de reforço para o aumento da força de fixação, acabamento texturizado fosco, inserto roscado em aço brunido

mais informações

Desenhos

Alavanca de aperto em zinco com rosca fêmea e elemento de reforço para o aumento da força de fixação, acabamento texturizado fosco, inserto roscado em aço brunido

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	Tamanho	X	D2	H	H2	H3	H4	A	A1	B	T	T1	Preço
K1599.208181	preto RAL 9005	mate texturizado	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	sob consulta
K1599.208182	laranja RAL 2004	mate texturizado	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	sob consulta
K1599.208183	amarelo RAL 1021	mate texturizado	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	sob consulta
K1599.208184	vermelho RAL 3020	mate texturizado	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	sob consulta
K1599.208185	verde RAL 6032	mate texturizado	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	sob consulta
K1599.208186	azul RAL 5017	mate texturizado	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	sob consulta
K1599.208187	cinza RAL 7035	mate texturizado	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	sob consulta
K1599.208188	cinza RAL 7040	mate texturizado	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	sob consulta
K1599.310181	preto RAL 9005	mate texturizado	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	sob consulta
K1599.310182	laranja RAL 2004	mate texturizado	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	sob consulta
K1599.310183	amarelo RAL 1021	mate texturizado	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	sob consulta
K1599.310184	vermelho RAL 3020	mate texturizado	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	sob consulta
K1599.310185	verde RAL 6032	mate texturizado	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	sob consulta
K1599.310186	azul RAL 5017	mate texturizado	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	sob consulta
K1599.310187	cinza RAL 7035	mate texturizado	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	sob consulta
K1599.310188	cinza RAL 7040	mate texturizado	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	sob consulta
K1599.410181	preto RAL 9005	mate texturizado	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	sob consulta
K1599.410182	laranja RAL 2004	mate texturizado	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	sob consulta
K1599.410183	amarelo RAL 1021	mate texturizado	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	sob consulta
K1599.410184	vermelho RAL 3020	mate texturizado	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	sob consulta
K1599.410185	verde RAL 6032	mate texturizado	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	sob consulta
K1599.410186	azul RAL 5017	mate texturizado	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	sob consulta
K1599.410187	cinza RAL 7035	mate texturizado	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	sob consulta
K1599.410188	cinza RAL 7040	mate texturizado	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	sob consulta
K1599.512181	preto RAL 9005	mate texturizado	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	sob consulta
K1599.512182	laranja RAL 2004	mate texturizado	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	sob consulta
K1599.512183	amarelo RAL 1021	mate texturizado	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	sob consulta
K1599.512184	vermelho RAL 3020	mate texturizado	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	sob consulta
K1599.512185	verde RAL 6032	mate texturizado	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	sob consulta
K1599.512186	azul RAL 5017	mate texturizado	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	sob consulta
K1599.512187	cinza RAL 7035	mate texturizado	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	sob consulta
K1599.512188	cinza RAL 7040	mate texturizado	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	sob consulta

Alavanca de aperto de zinco com rosca fêmea e elemento de reforço para o aumento da força de fixação, cromado brilhante, inserto roscado de aço brunido

mais informações

Desenhos

Alavanca de aperto de zinco com rosca fêmea e elemento de reforço para o aumento da força de fixação, cromado brilhante, inserto roscado de aço brunido

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	Tamanho	X	D2	H	H2	H3	H4	A	A1	B	T	T1	Preço
K1599.2086	prata	cromado brilhante	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	sob consulta
K1599.3106	prata	cromado brilhante	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	24	10	sob consulta
K1599.4106	prata	cromado brilhante	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	sob consulta
K1599.5126	prata	cromado brilhante	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	sob consulta
