K1701

Alavancas de aperto de plástico com rosca macho, colar alto,...

Produtos
- Dispositivos de controle | Elementos normalizados
  - Alavancas de aperto, alavancas de fixação, alavancas excêntricas
    - Alavancas de aperto
      - Alavancas de aperto de plástico com rosca macho, colar alto, inserto roscado de aço inoxidável

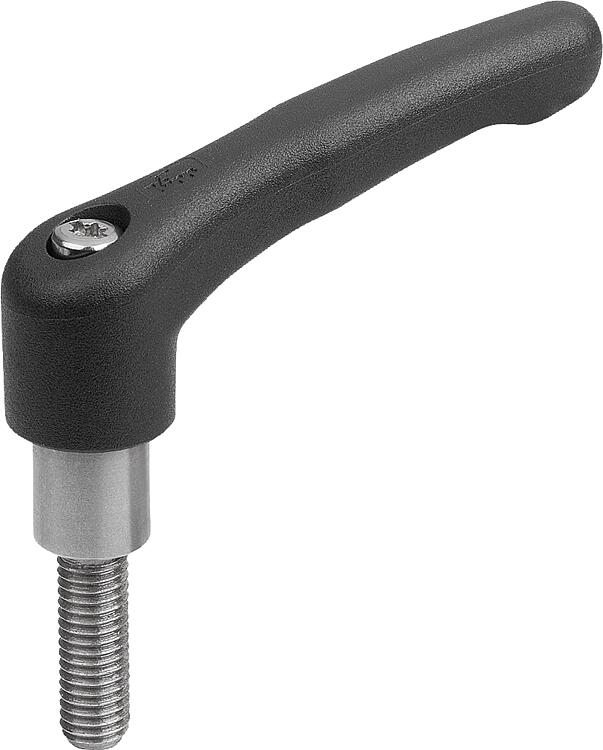

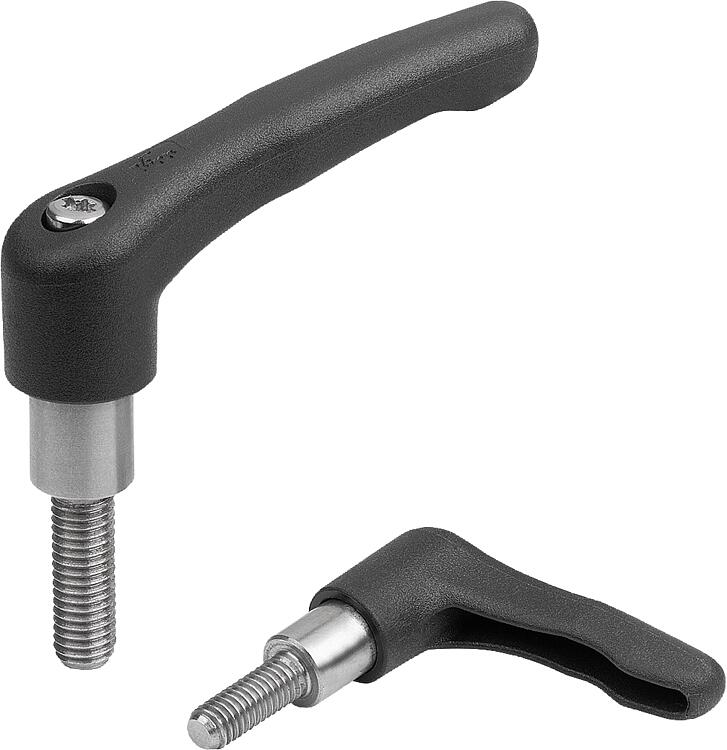

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:A alavanca de aperto com colar prolongado substitui, por exemplo, parafusos
em conectores de tubo, permitindo o aperto e desprendimento manuais das
uniões aparafusadas.
De fabricação plástica, o design ergonômico apresenta aparência
moderna e de alta qualidade, em combinação com uma háptica muito agradável.
Material:Cabo de termoplástico de alto desempenho, reforçado com fibra de vidro.
Peças de aço em aço inoxidável 1.4305.Versão:Cabo cinza escuro RAL 7021.
Peças de aço com superfície sem tratamento.Indicação:Recomendação para a seleção da alavanca de aperto adequada se
encontra nas tabelas de medições das abraçadeiras para a conexão de
tubos.
Faixa de temperatura:Temperatura de serviço contínua máx. 100° C.
Temperatura de serviço em curto período máx. de 130 °C.Vantagens:Fixação e desprendimento manuais de abraçadeiras para conexão de tubos
Alta rigidez e resistência
Peso próprio reduzido
Boa resistência aos produtos químicos e à corrosão
Sob consulta:Outros tipos de roscas macho, comprimentos de parafusos, cores adicionais, bem
como versões especiais.
A medida “H1” pode ser fornecida em comprimentos adicionais, mediante
pagamento de uma taxa adicional.
Plástico de alta temperatura na cor cinza escuro.
Temperatura de serviço contínua de acordo com a IEC 216 máx. 150–160 °C.

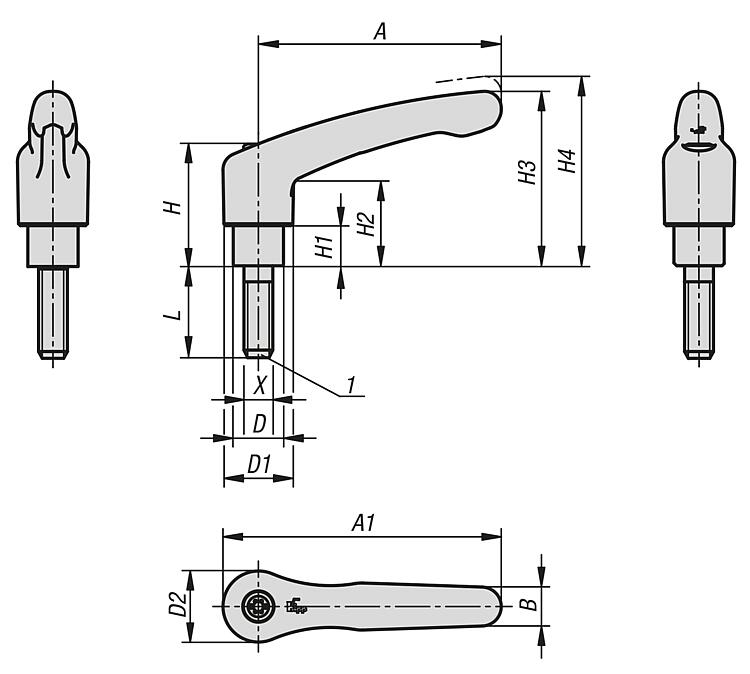

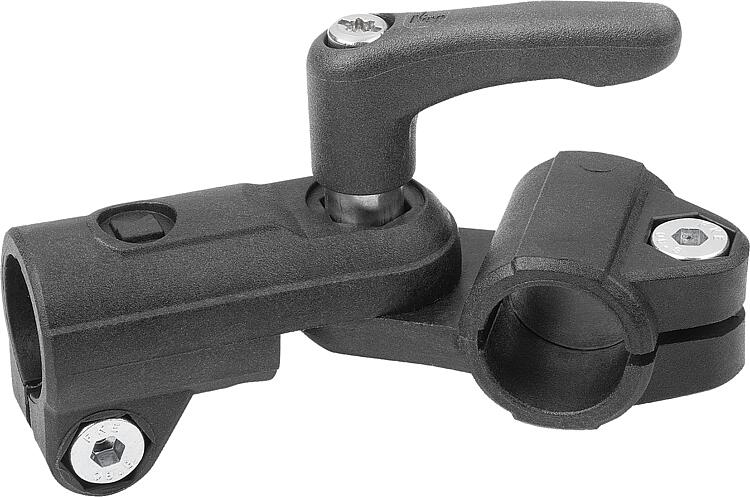

Temperatura de serviço em curto período.Acessórios:para abraçadeiras para conexão de tubosIndicação de desenho:

1) Ponta cônica DIN EN ISO 4753

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1701 Alavancas de aperto de plástico com rosca macho, colar alto, inserto roscado de aço inoxidável

443 kB

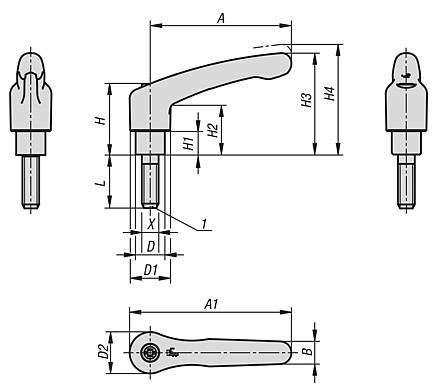

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tamanho	A	A1	B	D	D1	D2	H1	H2	H3	H4	L	X	Tipo de rosca	Quantidade de dentes	Preço
K1701.106101X16	1	39,9	46,8	7,9	10	13,2	13,8	10	20,2	36,8	41	16	M6	rosca macho	16	sob consulta
K1701.106101X18	1	39,9	46,8	7,9	10	13,2	13,8	10	20,2	36,8	41	18	M6	rosca macho	16	sob consulta
K1701.208141X16	2	65,2	74,8	10,5	13	18,5	19,1	14	26,1	50,1	54,6	16	M8	rosca macho	20	sob consulta
K1701.208141X20	2	65,2	74,8	10,5	13	18,5	19,1	14	26,1	50,1	54,6	20	M8	rosca macho	20	sob consulta
K1701.208141X25	2	65,2	74,8	10,5	13	18,5	19,1	14	26,1	50,1	54,6	25	M8	rosca macho	20	sob consulta
