K1743

Alavanca de aperto ECO em plástico com rosca fêmea, rosca...

Produtos
- Dispositivos de controle | Elementos normalizados
  - Alavancas de aperto, alavancas de fixação, alavancas excêntricas
    - Alavancas de aperto

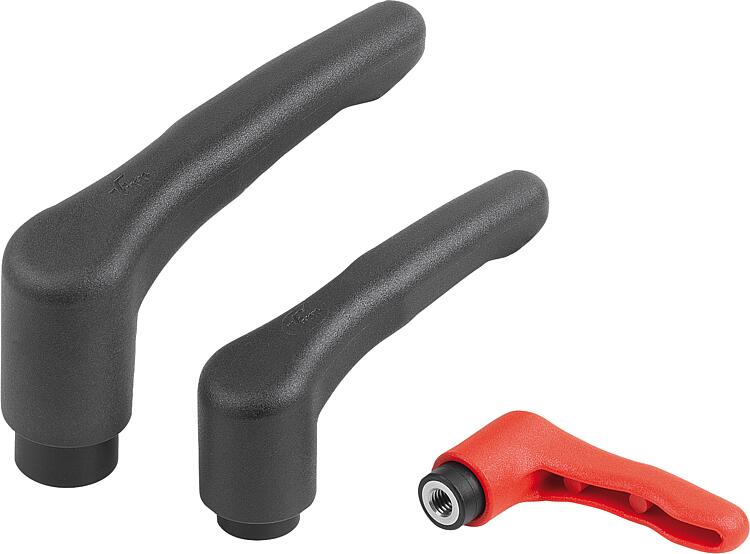

      - Alavanca de aperto ECO em plástico com rosca fêmea, rosca postiça em aço

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Cabo da alavanca e aplicação de termoplástico reforçado.
Bucha de aço inoxidável.Versão:Aço inoxidável, superfície sem tratamento.Modo de operação:O cabo da alavanca é engatado no encaixe dentado no estado não acionado, permitindo que a rosca seja fixada ou afrouxada. Por meio da pressão do cabo da alavanca, ele pode ser reposicionado e novamente engatado na coroa dentada por meio da força da mola.Sob consulta:Versões especiais.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1743 Alavanca de aperto ECO em plástico com rosca fêmea, rosca postiça em aço

247 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
K1743.1041	grafite RAL 7021	M4	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	sob consulta
K1743.1051	grafite RAL 7021	M5	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	sob consulta
K1743.2051	grafite RAL 7021	M5	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	sob consulta
K1743.2061	grafite RAL 7021	M6	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	sob consulta
K1743.2081	grafite RAL 7021	M8	9	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	sob consulta
K1743.3081	grafite RAL 7021	M8	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	sob consulta
K1743.3101	grafite RAL 7021	M10	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	sob consulta
K1743.10484	vermelho RAL 3020	M4	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	sob consulta
K1743.10584	vermelho RAL 3020	M5	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	sob consulta
K1743.20584	vermelho RAL 3020	M5	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	sob consulta
K1743.20684	vermelho RAL 3020	M6	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	sob consulta
K1743.20884	vermelho RAL 3020	M8	9	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	sob consulta
K1743.30884	vermelho RAL 3020	M8	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	sob consulta
K1743.31084	vermelho RAL 3020	M10	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	sob consulta
