        Alavancas de aperto de plástico, não reguláveis, com furo de ajuste, inserto roscado de aço passivado azul

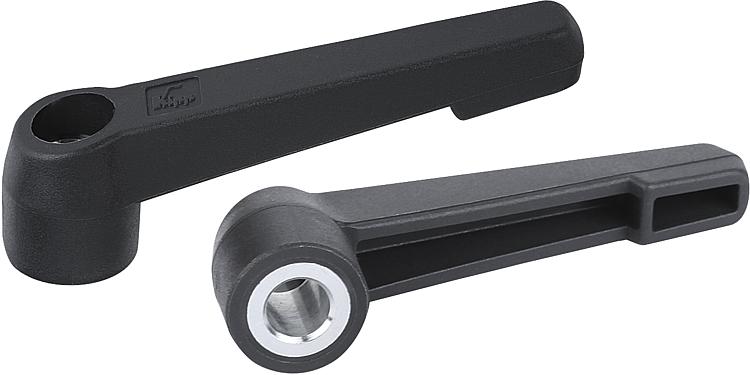

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Cabo da alavanca em plástico reforçado com fibra de vidro.
Peças de aço com classe de resistência 5.8.Versão:Cabo da alavanca em grafite escuro, peças em aço passivado na cor azul.Indicação:As alavancas de aperto não reguláveis podem ser utilizadas em tarefas de fixação simples. Nesta técnica, deve-se manter geralmente um espaço de fixação suficiente, para que a alavanca possa girar em 360°.Sob consulta:Versões especiais.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0175_PB Alavancas de aperto de plástico, não reguláveis, com furo de ajuste, inserto roscado de aço passivado azul

156 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tipo de rosca	Tamanho	X	T1	D1	D2	H	H1	H3	A	A1	B	Preço
K0175.106001	furo de ajuste	1	6	10	13,8	14	17	11	27	40	47	8	sob consulta
K0175.208001	furo de ajuste	2	8	14	18,3	18,5	18	11	36,5	65	75	9	sob consulta
K0175.310001	furo de ajuste	3	10	14	21,8	22	22	14	45	80	91	11	sob consulta
K0175.412001	furo de ajuste	4	12	18	25,8	26	26	17	54	95	108	13	sob consulta
K0175.516001	furo de ajuste	5	16	18	30,8	31	31	21	63	110	126	16	sob consulta
