Unidades de posicionamento resilientes com cone

voltar

Produtos
- Tecnologia de fixação
  - Tecnologia de fixação para peças de trabalho
    - Elementos de suporte, batentes reguláveis
      - Unidades de posicionamento resilientes com cone

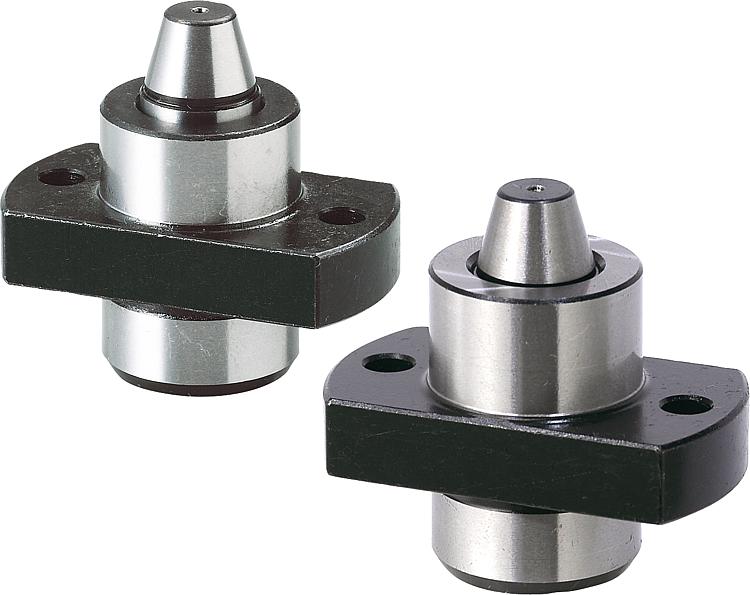

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial, versão:Corpo em aço temperado, endurecido e brunido.
Pino de posicionamento em aço ferramenta, endurecido.Indicação:* O posicionamento pode ser feito dentro destes dados de diâmetro.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0917 Unidades de posicionamento resilientes com cone

257 kB

Dados técnicos - unidades de posicionamento

77,4 kB

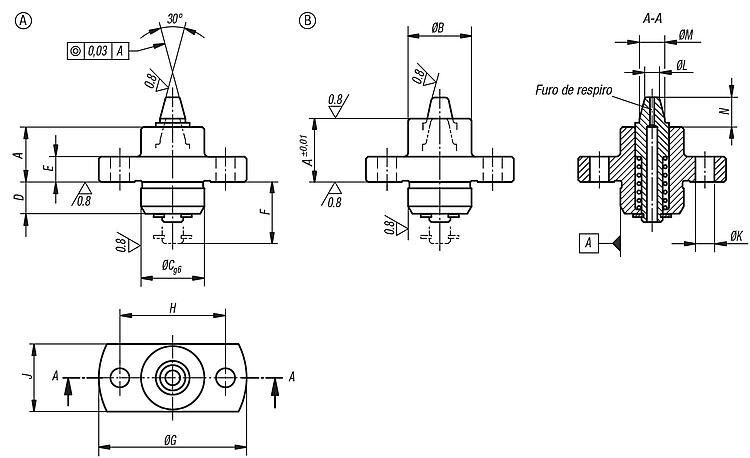

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

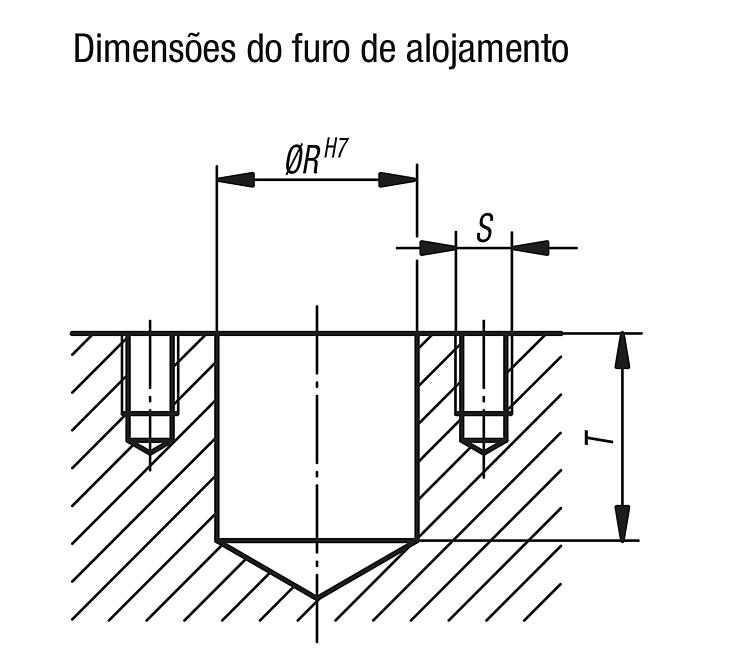

Código do artigo	Forma	A	B	C	D	E	F	G	H	J	K	L	M	N	R	S	T	Furo de alojamento	Força da mola do cone N	Preço
K0917.15060	A	13	15	15	7,5	6	15	35	25	16	4,5	3,5	6	7,4	15	M4	16	ø3,8 - ø5,2*	6,4 - 19,3	sob consulta
K0917.15070	A	13	15	15	7,5	6	15	35	25	16	4,5	4,5	7	7,4	15	M4	16	ø4,8 - ø6,2*	6,4 - 19,3	sob consulta
K0917.20090	A	18	20	20	10	8	20	40	30	22	4,5	5,5	9	9,3	20	M4	21	ø5,8 - ø8,2*	5,5 - 20,5	sob consulta
K0917.20110	A	18	20	20	10	8	20	40	30	22	4,5	7,5	11	9,3	20	M4	21	ø7,8 - ø10,2*	5,5 - 20,5	sob consulta

Código do artigo	Forma	A	B	C	D	E	F	G	H	J	K	L	M	N	R	S	T	Furo de alojamento	Força da mola do cone N	Preço
K0917.15061	B	15	15	15	7,5	6	15	35	25	16	4,5	3,5	6	5,4	15	M4	16	ø3,8 - ø5,2*	6,4 - 19,3	sob consulta
K0917.15071	B	15	15	15	7,5	6	15	35	25	16	4,5	4,5	7	5,4	15	M4	16	ø4,8 - ø6,2*	6,4 - 19,3	sob consulta
K0917.20091	B	20	20	20	10	8	20	40	30	22	4,5	5,5	9	7,3	20	M4	21	ø5,8 - ø8,2*	5,5 - 20,5	sob consulta
K0917.20111	B	20	20	20	10	8	20	40	30	22	4,5	7,5	11	7,3	20	M4	21	ø7,8 - ø10,2*	5,5 - 20,5	sob consulta
