Grampo fixador de compensação

voltar

Produtos
- Tecnologia de fixação
  - Tecnologia de fixação para peças de trabalho
    - Elementos de suporte, batentes reguláveis
      - Grampo fixador de compensação

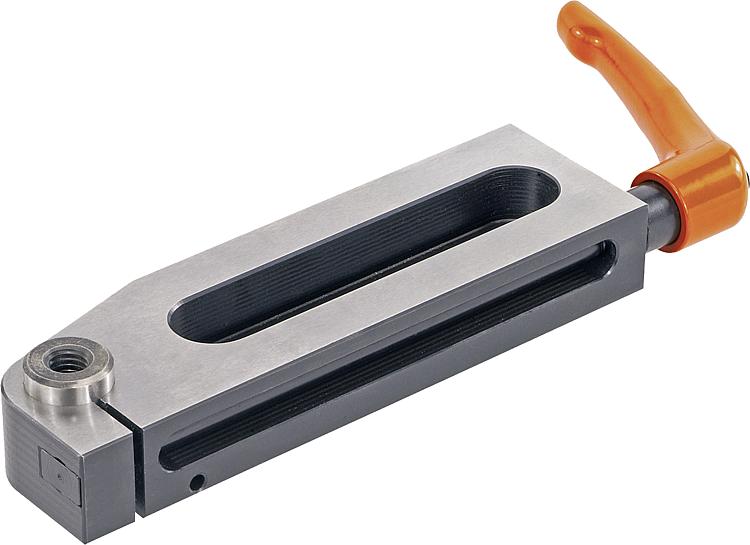

Descrição do artigo/Imagens dos produtos

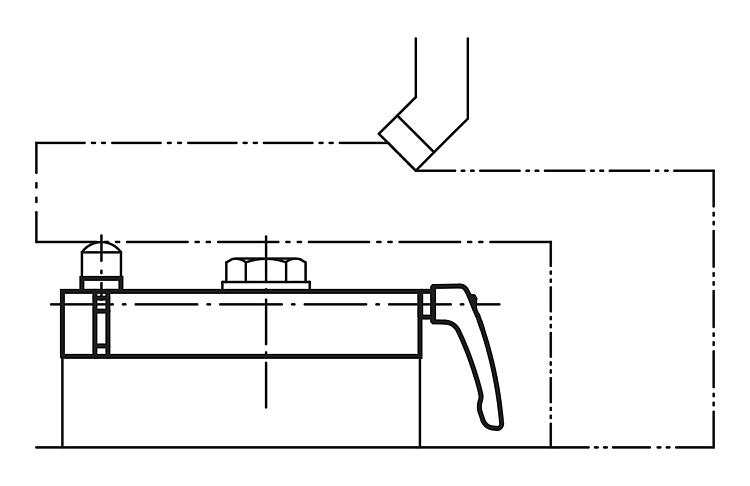

DescriçãoMaterial:Aço.Versão:cementado, brunido e retificado.Indicação:O grampo de fixação serve para auxiliar nas operações de fresagem, furação, aplainamento e retífica, com o objetivo de evitar vibrações ou desvios de posição da peça em processo. Este grampo possibilita um apoio rápido e preciso, sem a necessidade de tocar na parte inferior da peça. O pino de suporte se aproxima da peça com uma baixa forca de mola, podendo ser fixado em qualquer posição desejada. Na rosca fêmea do pino podem ser aparafusados pinos roscados de qualquer tipo, alcançando assim a correta altura de apoio.

Os grampos fixadores de compensação K1947.075, K1947.150 e K1947.170 possuem apenas 1 ranhura. Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1947 Grampo fixador de compensação

189 kB

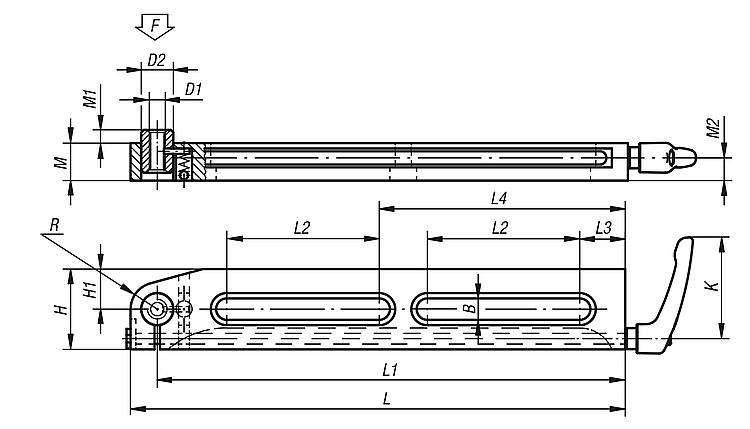

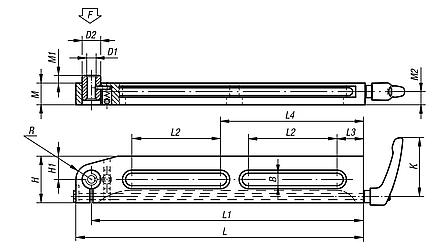

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	K	L	L1	L2	L3	L4	B	H	H1	D1	D2	M	M1	M2	R	F N	Preço
K1947.75	65	85	75	35	13	-	8,5	30	10	M8	13	19,5	3	11,5	-	500	sob consulta
K1947.150	80	165	150	90	20	-	13	50	25	M10	20	24	6	14	15	2500	sob consulta
K1947.170	110	190	170	100	25	-	17	60	20	M16	26	34	11	21,5	-	5000	sob consulta
K1947.300	80	315	300	100	30	160	13	50	25	M10	20	24	6	14	15	2500	sob consulta
