- Adaptação Código do artigo
|
|
|

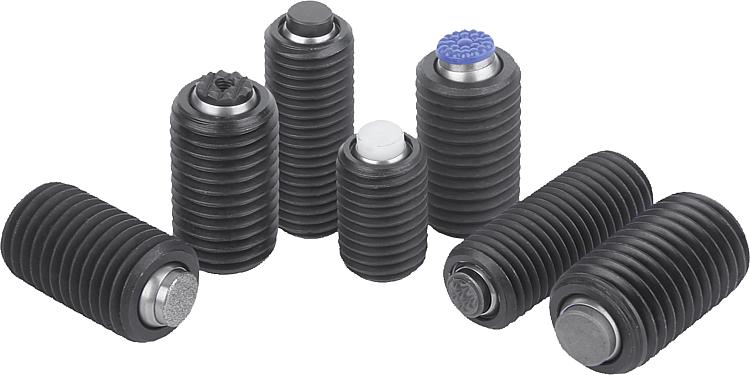

K0291Apoios com esfera auto-alinhante reguláveis com O-Ring,... |
voltar |
|
|
DescriçãoMaterial:Corpo: aço temperado.
Esfera: aço resistente à oxidação e aos ácidos.

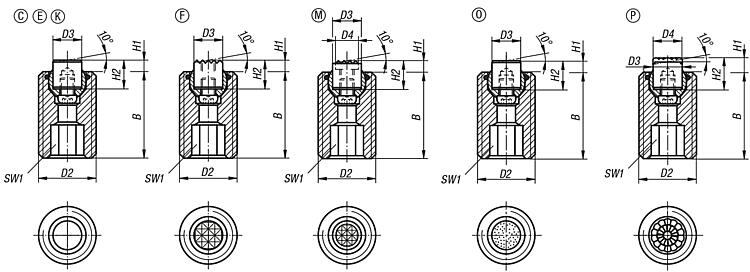

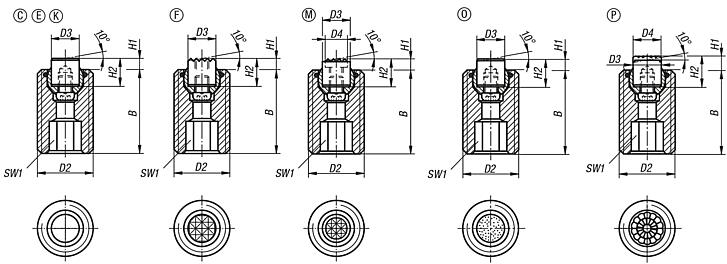

Elemento de encaixe:
Formas C, F, M de aço ferramenta.
Forma K de POM (Poliacetal).
Forma E de aço inoxidável.
Forma O de aço inoxidável com superfície de diamante.

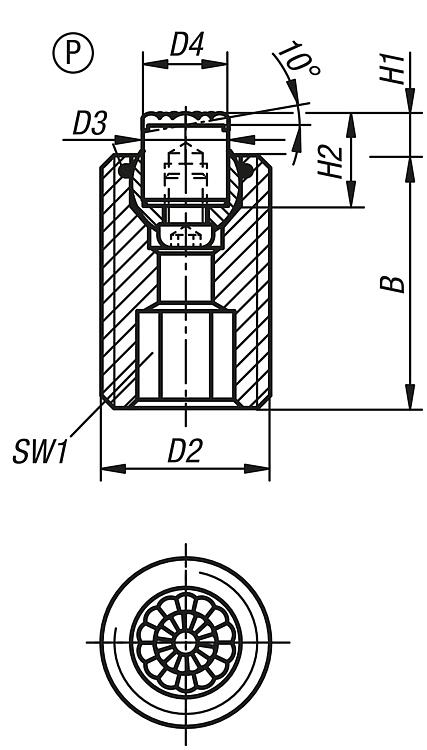

Forma P de aço inoxidável com superfície de poliuretano.Versão:Corpo da peça temperado e brunido.
Esfera endurecida e com superfície sem tratamento.
Elemento de encaixe:

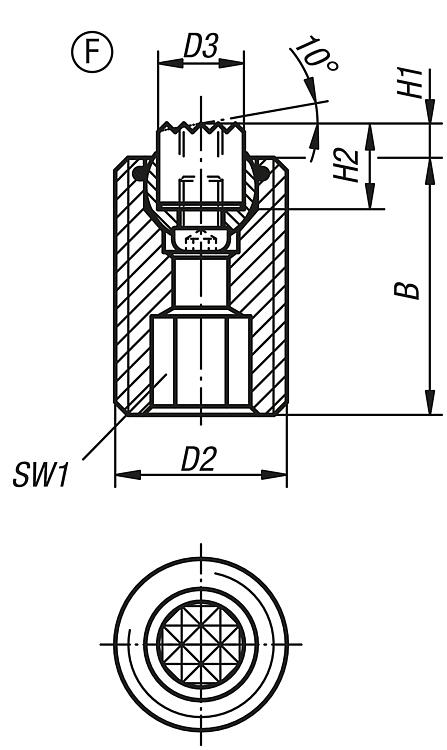

Formas C, F endurecido e brunido.
Forma M com estrias em metal duro, brunido.
Forma K branco.

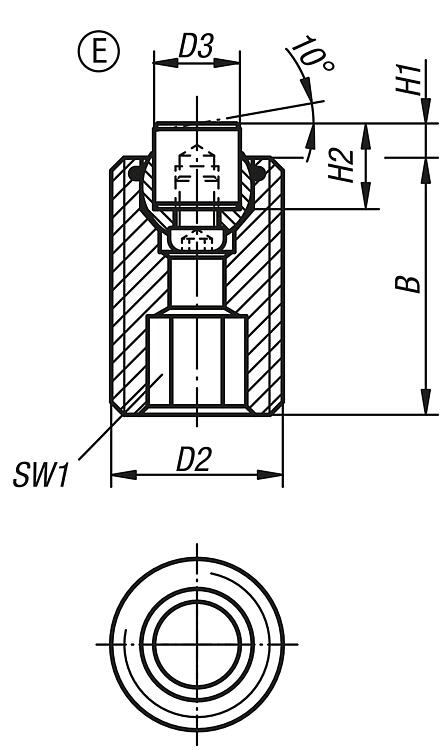

Forma E endurecido, com superfície sem tratamento.

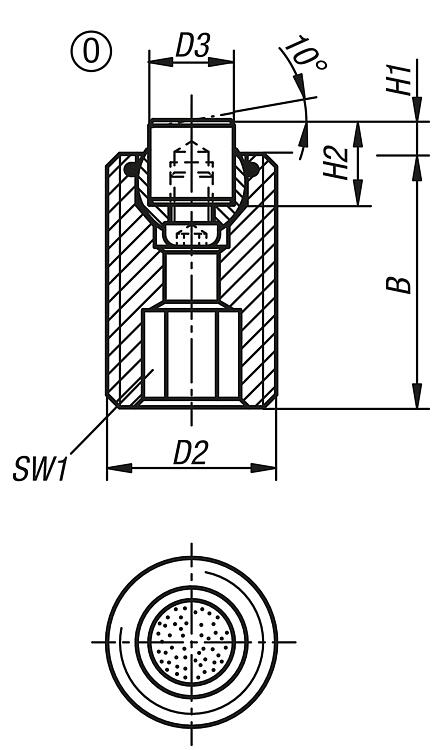

Forma O com superfície de diamante comparável à granulação 100.
Forma P superfície de poliuretano com dureza 60° Shore.Indicação:Os apoios auto-alinhantes são utilizados para apoiar e fixar peças de trabalho, tanto usinadas como não usinadas.
Além disso, eles servem como batentes, suportes e posicionadores na fabricação de dispositivos e ferramentas.
A esfera pode ser removida da carcaça com uma leve pressão no parafuso de cabeça cilíndrica.
Esfera protegida contra torção. Vantagens:Grande economia devido à possibilidade de troca dos encaixes.
Um O-Ring embutido prende a esfera e impede a entrada de sujeira e partículas externas, garantindo assim um movimento uniforme. DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
|
|
|
|

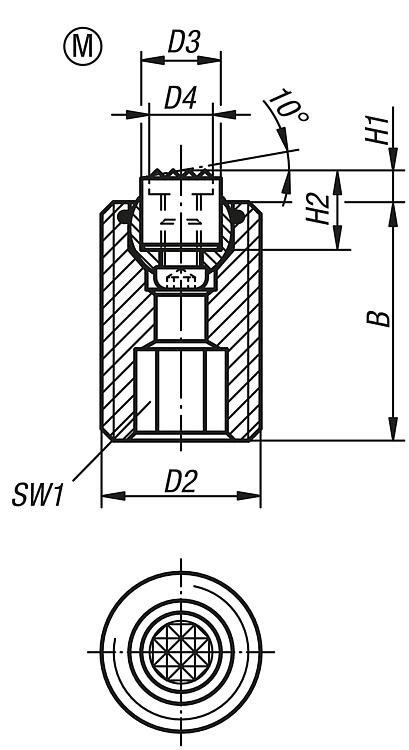

Apoios de esfera auto-alinhante, reguláveis, com O-Ring, elementos de encaixe substituíveis e sextavado interno, forma M, encaixe "Gripper" plano e com face recartilhada de metal duro |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | B | D2 | D3 | D4 | H1 | H2 | SW1 | Esfera ø | Capacidade de carga
máx. kN (apenas
com carga estática) | Código do artigo
para encaixe
"Gripper" | CAD | Aces. | Preço | Encomendar |
|---|
| K0291.920X030 | M | 30 | M20 | 10 | 7,9 | 4 | 10 | 10 | 13 | 37 | K0385.10107 |  |  | sob consulta | | | K0291.920X050 | M | 50 | M20 | 10 | 7,9 | 4 | 10 | 10 | 13 | 37 | K0385.10107 | | | sob consulta | | | K0291.920X070 | M | 70 | M20 | 10 | 7,9 | 4 | 10 | 10 | 13 | 37 | K0385.10107 | | | sob consulta | | | K0291.924X040 | M | 40 | M24 | 12 | 9,5 | 4 | 10 | 10 | 15 | 55 | K0385.12107 | | | sob consulta | | | K0291.924X080 | M | 80 | M24 | 12 | 9,5 | 4 | 10 | 10 | 15 | 55 | K0385.12107 | | | sob consulta | |
|
|
|
