K0666Posicionadores esféricos sem cabeça com esfera completa, com... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|

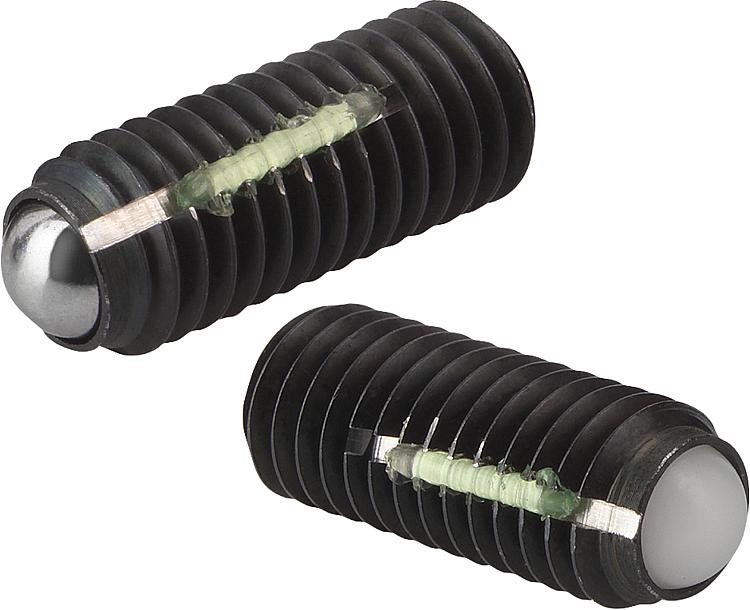

DescriçãoMaterial:Parafuso em aço temperado, classe de resistência 10.9.
Esfera em aço para rolamento ou em POM.
Trava rosca nylon.Versão:Parafuso preto.

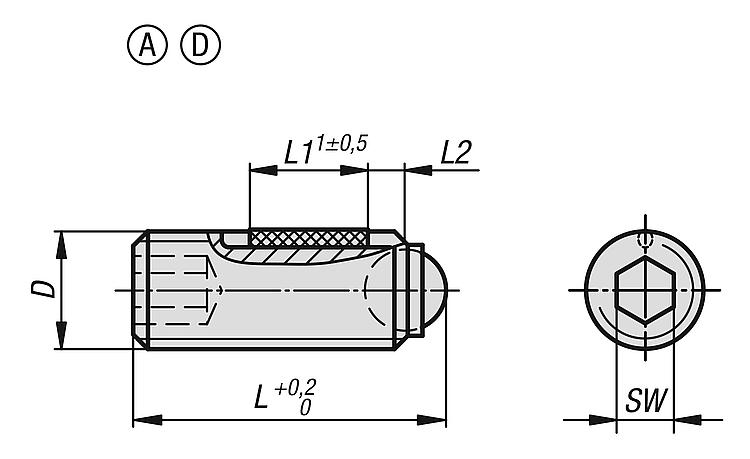

Esfera endurecida, superfície sem tratamento.Indicação:Através da esfera achatada (plana) na forma B, as superfícies não paralelas podem ser coladas, fixadas e apoiadas perfeitamente. A esfera móvel integrada atinge um ângulo de ajuste de até 9°. Indicação de desenho:Forma A: Esfera de aço
Forma D: Esfera de POM
L2 = aprox. dois passos de rosca DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo
| Forma | Material
dos componentes | D | L | L1 | Esfera ø | SW | Capacidade de carga
máx. kN (apenas
com carga estática) | CAD | Aces. | Preço | Encomendar |
|---|
| K0666.1046 | A | aço temperado para rolamento | M4 | 6 | 2,5 | 2,5 | 2 | 3,5 |  | | sob consulta | | | K0666.10410 | A | aço temperado para rolamento | M4 | 10 | 3,5 | 2,5 | 2 | 3,5 | | | sob consulta | | | K0666.10416 | A | aço temperado para rolamento | M4 | 16 | 5 | 2,5 | 2 | 3,5 | | | sob consulta | | | K0666.1058 | A | aço temperado para rolamento | M5 | 8 | 3,5 | 3 | 2,5 | 4,5 | | | sob consulta | | | K0666.10512 | A | aço temperado para rolamento | M5 | 12 | 5 | 3 | 2,5 | 4,5 | | | sob consulta | | | K0666.10520 | A | aço temperado para rolamento | M5 | 20 | 6 | 3 | 2,5 | 4,5 | | | sob consulta | | | K0666.10610 | A | aço temperado para rolamento | M6 | 10,8 | 3,5 | 4 | 3 | 9 | | | sob consulta | | | K0666.10616 | A | aço temperado para rolamento | M6 | 16,8 | 7 | 4 | 3 | 9 | | | sob consulta | | | K0666.10620 | A | aço temperado para rolamento | M6 | 20,8 | 7 | 4 | 3 | 9 | | | sob consulta | | | K0666.10625 | A | aço temperado para rolamento | M6 | 25,8 | 7 | 4 | 3 | 9 | | | sob consulta | | | K0666.10650 | A | aço temperado para rolamento | M6 | 50,8 | 7 | 4 | 3 | 9 | | | sob consulta | | | K0666.10660 | A | aço temperado para rolamento | M6 | 60,8 | 7 | 4 | 3 | 9 | | | sob consulta | | | K0666.10810 | A | aço temperado para rolamento | M8 | 11,2 | 3,5 | 5,5 | 4 | 10 | | | sob consulta | | | K0666.10812 | A | aço temperado para rolamento | M8 | 13,2 | 5 | 5,5 | 4 | 10 | | | sob consulta | | | K0666.10820 | A | aço temperado para rolamento | M8 | 21,2 | 8 | 5,5 | 4 | 15 | | | sob consulta | | | K0666.10825 | A | aço temperado para rolamento | M8 | 26,2 | 8 | 5,5 | 4 | 15 | | | sob consulta | | | K0666.10830 | A | aço temperado para rolamento | M8 | 31,2 | 8 | 5,5 | 4 | 15 | | | sob consulta | | | K0666.10850 | A | aço temperado para rolamento | M8 | 51,2 | 8 | 5,5 | 4 | 15 | | | sob consulta | | | K0666.10860 | A | aço temperado para rolamento | M8 | 61,2 | 8 | 5,5 | 4 | 15 | | | sob consulta | | | K0666.10880 | A | aço temperado para rolamento | M8 | 81,2 | 8 | 5,5 | 4 | 15 | | | sob consulta | | | K0666.11012 | A | aço temperado para rolamento | M10 | 13,7 | 5 | 7 | 5 | 20 | | | sob consulta | | | K0666.11016 | A | aço temperado para rolamento | M10 | 17,7 | 9 | 7 | 5 | 20 | | | sob consulta | | | K0666.11020 | A | aço temperado para rolamento | M10 | 21,7 | 9 | 7 | 5 | 20 | | | sob consulta | | | K0666.11025 | A | aço temperado para rolamento | M10 | 26,7 | 9 | 7 | 5 | 20 | | | sob consulta | | | K0666.11035 | A | aço temperado para rolamento | M10 | 36,7 | 9 | 7 | 5 | 20 | | | sob consulta | | | K0666.11216 | A | aço temperado para rolamento | M12 | 18 | 8 | 8,5 | 6 | 30 | | | sob consulta | | | K0666.11220 | A | aço temperado para rolamento | M12 | 22 | 10 | 8,5 | 6 | 30 | | | sob consulta | | | K0666.11230 | A | aço temperado para rolamento | M12 | 32 | 10 | 8,5 | 6 | 30 | | | sob consulta | | | K0666.11240 | A | aço temperado para rolamento | M12 | 42 | 10 | 8,5 | 6 | 30 | | | sob consulta | | | K0666.11620 | A | aço temperado para rolamento | M16 | 23,3 | 10 | 12 | 8 | 60 | | | sob consulta | | | K0666.11625 | A | aço temperado para rolamento | M16 | 28,3 | 14 | 12 | 8 | 60 | | | sob consulta | | | K0666.11635 | A | aço temperado para rolamento | M16 | 38,3 | 14 | 12 | 8 | 60 | | | sob consulta | | | K0666.11650 | A | aço temperado para rolamento | M16 | 53,3 | 14 | 12 | 8 | 60 | | | sob consulta | | | K0666.3046 | D | poliacetal | M4 | 6 | 2,5 | 2,5 | 2 | 0,3 | | | sob consulta | | | K0666.30410 | D | poliacetal | M4 | 10 | 3,5 | 2,5 | 2 | 0,3 | | | sob consulta | | | K0666.30416 | D | poliacetal | M4 | 16 | 5 | 2,5 | 2 | 0,3 | | | sob consulta | | | K0666.3058 | D | poliacetal | M5 | 8 | 3,5 | 3 | 2,5 | 0,5 | | | sob consulta | | | K0666.30512 | D | poliacetal | M5 | 12 | 5 | 3 | 2,5 | 0,5 | | | sob consulta | | | K0666.30520 | D | poliacetal | M5 | 20 | 6 | 3 | 2,5 | 0,5 | | | sob consulta | | | K0666.30610 | D | poliacetal | M6 | 10,8 | 3,5 | 4 | 3 | 0,9 | | | sob consulta | | | K0666.30616 | D | poliacetal | M6 | 16,8 | 7 | 4 | 3 | 0,9 | | | sob consulta | | | K0666.30620 | D | poliacetal | M6 | 20,8 | 7 | 4 | 3 | 0,9 | | | sob consulta | | | K0666.30625 | D | poliacetal | M6 | 25,8 | 7 | 4 | 3 | 0,9 | | | sob consulta | | | K0666.30810 | D | poliacetal | M8 | 11,2 | 3,5 | 5,5 | 4 | 1,5 | | | sob consulta | | | K0666.30812 | D | poliacetal | M8 | 13,2 | 5 | 5,5 | 4 | 1,5 | | | sob consulta | | | K0666.30820 | D | poliacetal | M8 | 21,2 | 8 | 5,5 | 4 | 1,5 | | | sob consulta | | | K0666.30825 | D | poliacetal | M8 | 26,2 | 8 | 5,5 | 4 | 1,5 | | | sob consulta | | | K0666.30830 | D | poliacetal | M8 | 31,2 | 8 | 5,5 | 4 | 1,5 | | | sob consulta | | | K0666.31012 | D | poliacetal | M10 | 13,7 | 5 | 7 | 5 | 2 | | | sob consulta | | | K0666.31016 | D | poliacetal | M10 | 17,7 | 9 | 7 | 5 | 2 | | | sob consulta | | | K0666.31020 | D | poliacetal | M10 | 21,7 | 9 | 7 | 5 | 2 | | | sob consulta | | | K0666.31025 | D | poliacetal | M10 | 26,7 | 9 | 7 | 5 | 2 | | | sob consulta | | | K0666.31035 | D | poliacetal | M10 | 36,7 | 9 | 7 | 5 | 2 | | | sob consulta | | | K0666.31216 | D | poliacetal | M12 | 18 | 8 | 8,5 | 6 | 3 | | | sob consulta | | | K0666.31220 | D | poliacetal | M12 | 22 | 10 | 8,5 | 6 | 3 | | | sob consulta | | | K0666.31230 | D | poliacetal | M12 | 32 | 10 | 8,5 | 6 | 3 | | | sob consulta | | | K0666.31240 | D | poliacetal | M12 | 42 | 10 | 8,5 | 6 | 3 | | | sob consulta | |
