K0666Posicionadores esféricos sem cabeça com esfera de face plana,... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|

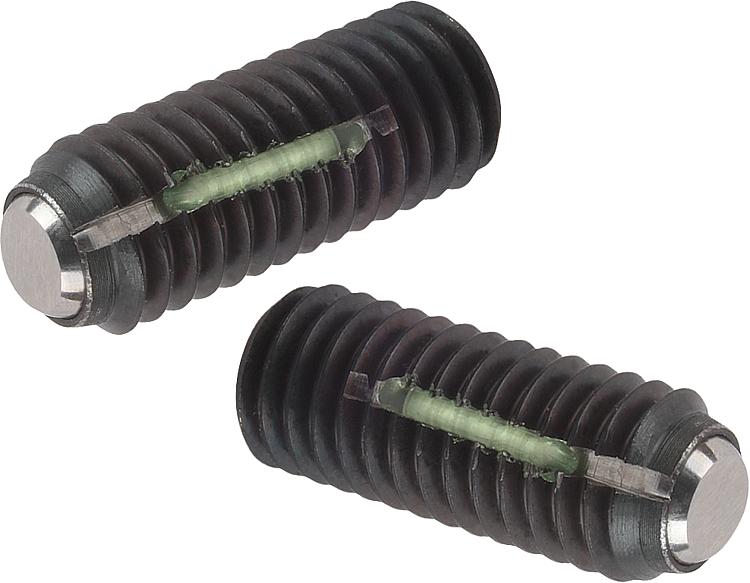

DescriçãoMaterial:Parafuso em aço temperado, classe de resistência 10.9.
Esfera em aço temperado para rolamento.
Trava rosca nylon.Versão:Parafuso preto.

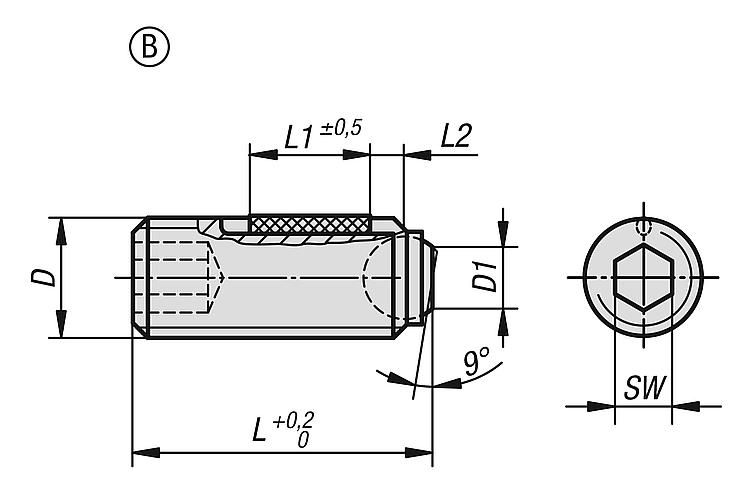

Esfera endurecida, superfície sem tratamento.Indicação:Através da esfera achatada (plana) na forma B, as superfícies não paralelas podem ser coladas, fixadas e apoiadas perfeitamente. A esfera móvel integrada atinge um anglo de ajuste de até 9°.Indicação de desenho:Forma B: com esfera plana
L2 = aprox. dois passos de rosca DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Material
dos componentes | D | D1 | L | L1 | Esfera ø | SW | Capacidade de carga
máx. kN (apenas
com carga estática) | CAD | Aces. | Preço | Encomendar |
|---|
| K0666.20610 | B | aço temperado para rolamento | M6 | 3 | 10,1 | 3,5 | 4 | 3 | 9 |  | | sob consulta | | | K0666.20616 | B | aço temperado para rolamento | M6 | 3 | 16,1 | 7 | 4 | 3 | 9 | | | sob consulta | | | K0666.20620 | B | aço temperado para rolamento | M6 | 3 | 20,1 | 7 | 4 | 3 | 9 | | | sob consulta | | | K0666.20625 | B | aço temperado para rolamento | M6 | 3 | 25,1 | 7 | 4 | 3 | 9 | | | sob consulta | | | K0666.20650 | B | aço temperado para rolamento | M6 | 3 | 50,1 | 7 | 4 | 3 | 9 | | | sob consulta | | | K0666.20660 | B | aço temperado para rolamento | M6 | 3 | 60,1 | 7 | 4 | 3 | 9 | | | sob consulta | | | K0666.20810 | B | aço temperado para rolamento | M8 | 4,1 | 10,3 | 3,5 | 5,5 | 4 | 10 | | | sob consulta | | | K0666.20812 | B | aço temperado para rolamento | M8 | 4,1 | 12,3 | 5 | 5,5 | 4 | 10 | | | sob consulta | | | K0666.20820 | B | aço temperado para rolamento | M8 | 4,1 | 20,3 | 8 | 5,5 | 4 | 15 | | | sob consulta | | | K0666.20825 | B | aço temperado para rolamento | M8 | 4,1 | 25,3 | 8 | 5,5 | 4 | 15 | | | sob consulta | | | K0666.20830 | B | aço temperado para rolamento | M8 | 4,1 | 30,3 | 8 | 5,5 | 4 | 15 | | | sob consulta | | | K0666.20850 | B | aço temperado para rolamento | M8 | 4,1 | 50,3 | 8 | 5,5 | 4 | 15 | | | sob consulta | | | K0666.20860 | B | aço temperado para rolamento | M8 | 4,1 | 60,3 | 8 | 5,5 | 4 | 15 | | | sob consulta | | | K0666.20880 | B | aço temperado para rolamento | M8 | 4,1 | 80,3 | 8 | 5,5 | 4 | 15 | | | sob consulta | | | K0666.21012 | B | aço temperado para rolamento | M10 | 5,6 | 12,3 | 5 | 7 | 5 | 20 | | | sob consulta | | | K0666.21016 | B | aço temperado para rolamento | M10 | 5,6 | 16,3 | 9 | 7 | 5 | 20 | | | sob consulta | | | K0666.21020 | B | aço temperado para rolamento | M10 | 5,6 | 20,3 | 9 | 7 | 5 | 20 | | | sob consulta | | | K0666.21025 | B | aço temperado para rolamento | M10 | 5,6 | 25,3 | 9 | 7 | 5 | 20 | | | sob consulta | | | K0666.21035 | B | aço temperado para rolamento | M10 | 5,6 | 35,3 | 9 | 7 | 5 | 20 | | | sob consulta | | | K0666.21216 | B | aço temperado para rolamento | M12 | 7 | 16,2 | 8 | 8,5 | 6 | 30 | | | sob consulta | | | K0666.21220 | B | aço temperado para rolamento | M12 | 7 | 20,2 | 10 | 8,5 | 6 | 30 | | | sob consulta | | | K0666.21230 | B | aço temperado para rolamento | M12 | 7 | 30,2 | 10 | 8,5 | 6 | 30 | | | sob consulta | | | K0666.21240 | B | aço temperado para rolamento | M12 | 7 | 40,2 | 10 | 8,5 | 6 | 30 | | | sob consulta | | | K0666.21620 | B | aço temperado para rolamento | M16 | 10,7 | 20 | 10 | 12 | 8 | 60 | | | sob consulta | | | K0666.21625 | B | aço temperado para rolamento | M16 | 10,7 | 25 | 14 | 12 | 8 | 60 | | | sob consulta | | | K0666.21635 | B | aço temperado para rolamento | M16 | 10,7 | 35 | 14 | 12 | 8 | 60 | | | sob consulta | | | K0666.21650 | B | aço temperado para rolamento | M16 | 10,7 | 50 | 14 | 12 | 8 | 60 | | | sob consulta | |
