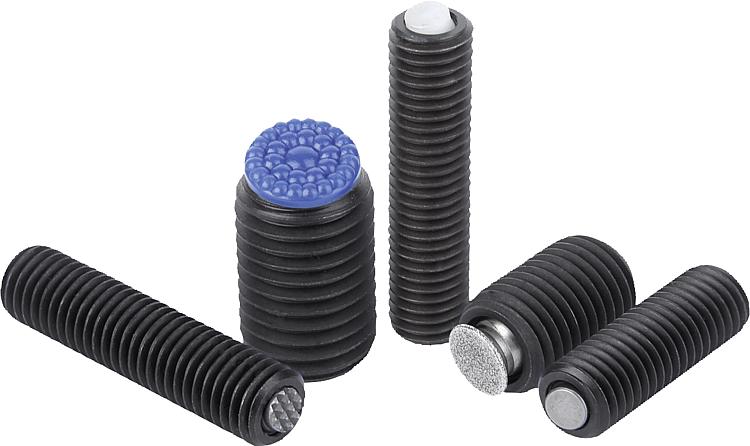

K0290Apoios com esfera auto-alinhante reguláveis com O-Ring e... |
voltar |
|
|

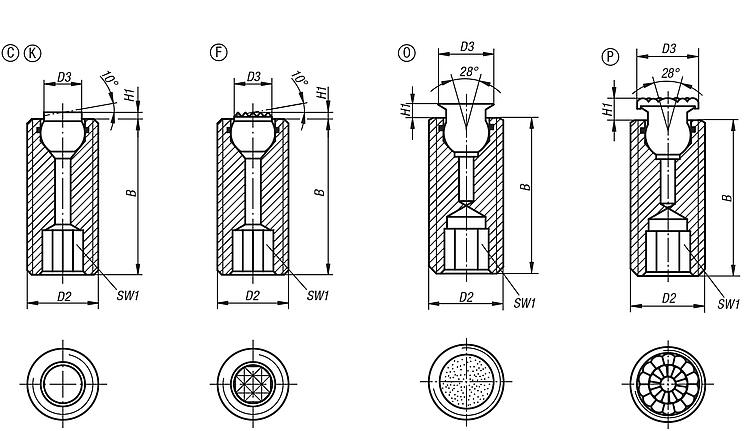

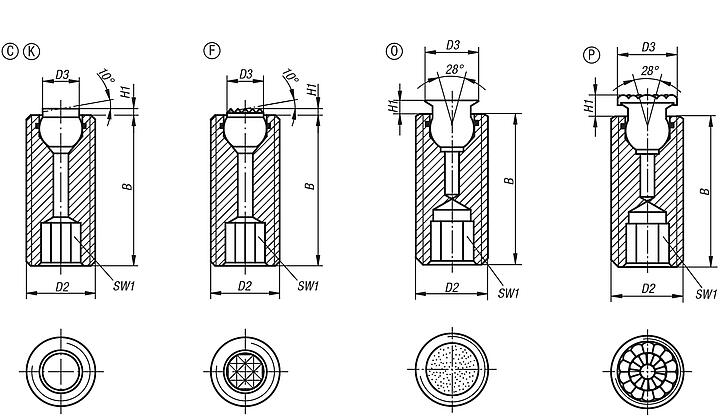

DescriçãoMaterial:Corpo: aço temperado.
Esfera:
Formas C, F de aço ferramenta.
Forma K de POM (Poliacetal).
Forma O de aço inoxidável com superfície de diamante.
Forma P de aço inoxidável com superfície de poliuretano.Versão:Corpo: temperado e brunido.
Esfera:
Formas C, F endurecidas, brunidas.
Forma K possui esfera de POM (Poliacetal), cor branca.
Forma O possui superfície comparável à granulação 100.
Forma P de poliuretano com dureza 60° Shore.Indicação:Os apoios auto-alinhantes são utilizados para apoiar e fixar peças de trabalho, tanto usinadas como não usinadas. Além disso, eles servem como batentes, suportes e posicionadores na fabricação de dispositivos e ferramentas.
Esfera protegida contra torção.
Forma O: A superfície abrasiva de diamante foi fundida na esfera de forma fixa. Ela é ideal para suportar aplicações em superfícies escorregadias ou lisas com uma pressão de fixação mínima. Nestes casos, as partículas de diamante transferem altas forças de retenção em uma área muito pequena e com comprometimento mínimo da superfície. A superfície de diamante oferece uma resistência excepcional ao desgaste.

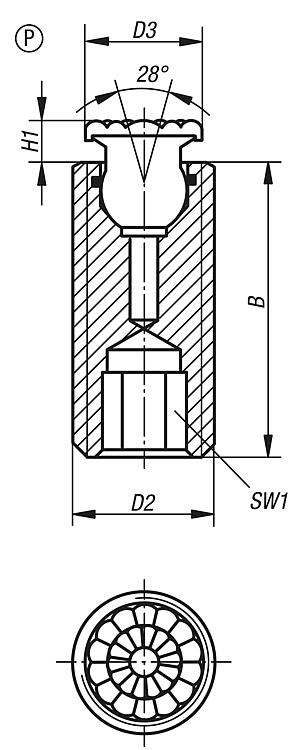

Forma P: A superfície de poliuretano foi unida à esfera de forma fixa por vulcanização. Não se desprende e nem perde a cor. Oferece proteção ideal contra danos em superfícies sensíveis. A superfície com aspecto perolado permite altas forcas de retenção e saída de ar, de modo que não ocorra nenhum efeito de vácuo entre a superfície de contato e os apoios auto-alinhantes.Vantagens:Um O-Ring embutido prende a esfera e impede a entrada de sujeira e partículas externas, garantindo assim um movimento uniforme.
O sextavado interno facilita a regulagem e posicionamento nos furos passantes. DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|

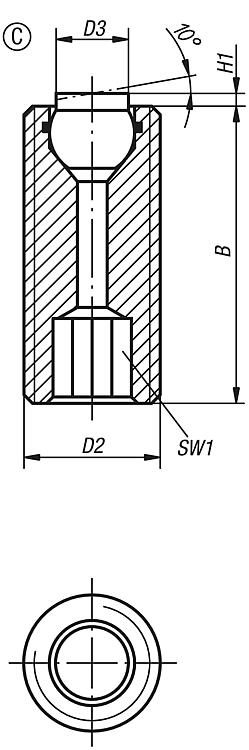

Apoios de esfera auto-alinhante, reguláveis, com O-Ring e sextavado interno, forma C, esfera de aço plana e com face lisa |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | B | D2 | D3 | H1 | SW1 | Esfera ø | Capacidade de carga
máx. kN (apenas
com carga estática) | CAD | Aces. | Preço | Encomendar |
|---|
| K0290.112X025 | C | 25 | M12 | 6 | 1,5 | 6 | 7 | 15 |  | | sob consulta | | | K0290.112X035 | C | 35 | M12 | 6 | 1,5 | 6 | 7 | 15 | | | sob consulta | | | K0290.112X050 | C | 50 | M12 | 6 | 1,5 | 6 | 7 | 15 | | | sob consulta | | | K0290.116X025 | C | 25 | M16 | 8,5 | 1,5 | 8 | 10 | 23 | | | sob consulta | | | K0290.116X035 | C | 35 | M16 | 8,5 | 1,5 | 8 | 10 | 23 | | | sob consulta | | | K0290.116X050 | C | 50 | M16 | 8,5 | 1,5 | 8 | 10 | 23 | | | sob consulta | |
|

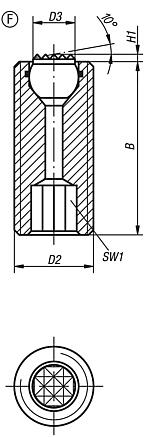

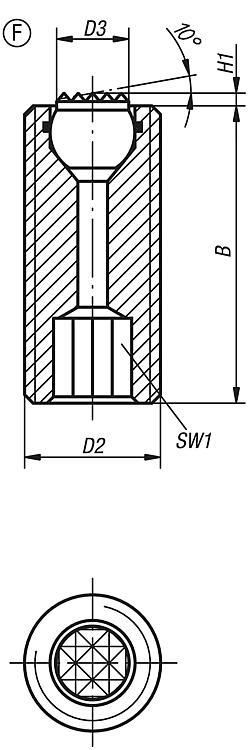

Apoios de esfera auto-alinhante, reguláveis, com O-Ring e sextavado interno, forma F, esfera de aço plana e com face recartilhada |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | B | D2 | D3 | H1 | SW1 | Esfera ø | Capacidade de carga
máx. kN (apenas
com carga estática) | CAD | Aces. | Preço | Encomendar |
|---|
| K0290.312X025 | F | 25 | M12 | 6 | 1,5 | 6 | 7 | 15 | | | sob consulta | | | K0290.312X035 | F | 35 | M12 | 6 | 1,5 | 6 | 7 | 15 | | | sob consulta | | | K0290.312X050 | F | 50 | M12 | 6 | 1,5 | 6 | 7 | 15 | | | sob consulta | | | K0290.316X025 | F | 25 | M16 | 8,5 | 1,5 | 8 | 10 | 23 | | | sob consulta | | | K0290.316X035 | F | 35 | M16 | 8,5 | 1,5 | 8 | 10 | 23 | | | sob consulta | | | K0290.316X050 | F | 50 | M16 | 8,5 | 1,5 | 8 | 10 | 23 | | | sob consulta | |
|

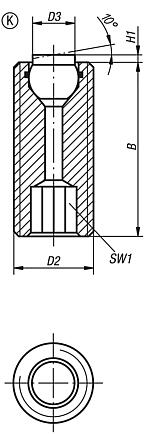

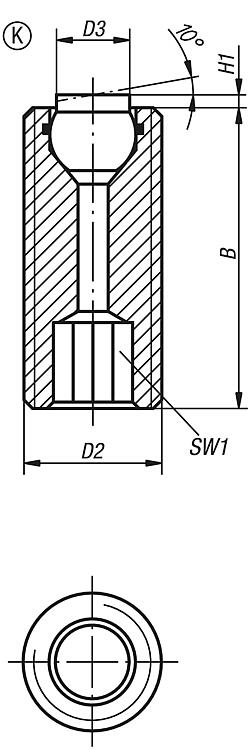

Apoios de esfera auto-alinhante, reguláveis, com O-Ring e sextavado interno, forma K, esfera de POM (Poliacetal) plana e com face lisa |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | B | D2 | D3 | H1 | SW1 | Esfera ø | Capacidade de carga
máx. kN (apenas
com carga estática) | CAD | Aces. | Preço | Encomendar |
|---|
| K0290.712X025 | K | 25 | M12 | 6 | 1,5 | 6 | 7 | 2 | | | sob consulta | | | K0290.712X035 | K | 35 | M12 | 6 | 1,5 | 6 | 7 | 2 | | | sob consulta | | | K0290.712X050 | K | 50 | M12 | 6 | 1,5 | 6 | 7 | 2 | | | sob consulta | | | K0290.716X025 | K | 25 | M16 | 8,5 | 1,5 | 8 | 10 | 4 | | | sob consulta | | | K0290.716X035 | K | 35 | M16 | 8,5 | 1,5 | 8 | 10 | 4 | | | sob consulta | | | K0290.716X050 | K | 50 | M16 | 8,5 | 1,5 | 8 | 10 | 4 | | | sob consulta | |
|

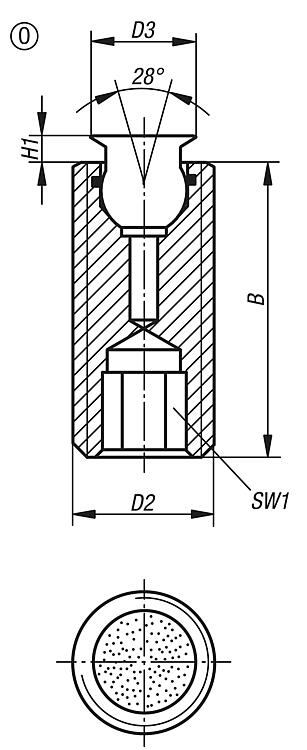

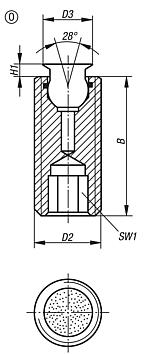

Apoios de esfera auto-alinhante, reguláveis, com O-Ring e sextavado interno, forma O, esfera de aço inoxidável com superfície de diamante |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | B | D2 | D3 | H1 | SW1 | DK | Capacidade de carga
máx. kN (apenas
com carga estática) | CAD | Aces. | Preço | Encomendar |
|---|
| K0290.510X026 | O | 25 | M10 | 6 | 1,5 | 5 | 5 | - | | | sob consulta | | | K0290.510X036 | O | 35 | M10 | 6 | 1,5 | 5 | 5 | - | | | sob consulta | | | K0290.510X051 | O | 50 | M10 | 6 | 1,5 | 5 | 5 | - | | | sob consulta | | | K0290.512X027 | O | 25 | M12 | 8 | 2 | 6 | 7 | 15,4 | | | sob consulta | | | K0290.512X037 | O | 35 | M12 | 8 | 2 | 6 | 7 | 15,4 | | | sob consulta | | | K0290.512X052 | O | 50 | M12 | 8 | 2 | 6 | 7 | 15,4 | | | sob consulta | | | K0290.516X028 | O | 25 | M16 | 11 | 3 | 8 | 10 | 23,3 | | | sob consulta | | | K0290.516X038 | O | 35 | M16 | 11 | 3 | 8 | 10 | 23,3 | | | sob consulta | | | K0290.516X053 | O | 50 | M16 | 11 | 3 | 8 | 10 | 23,3 | | | sob consulta | | | K0290.520X033 | O | 30 | M20 | 14 | 3 | 10 | 13 | 37,7 | | | sob consulta | | | K0290.520X053 | O | 50 | M20 | 14 | 3 | 10 | 13 | 37,7 | | | sob consulta | | | K0290.520X073 | O | 70 | M20 | 14 | 3 | 10 | 13 | 37,7 | | | sob consulta | |
|
|
