Apoios de esfera auto-alinhante, reguláveis, com O-Ring, elementos de encaixe substituíveis e sextavado interno, forma M, encaixe "Gripper" plano e com face recartilhada de metal duro
K0291_M

Apoios de esfera auto-alinhante, reguláveis, com O-Ring,...

voltar

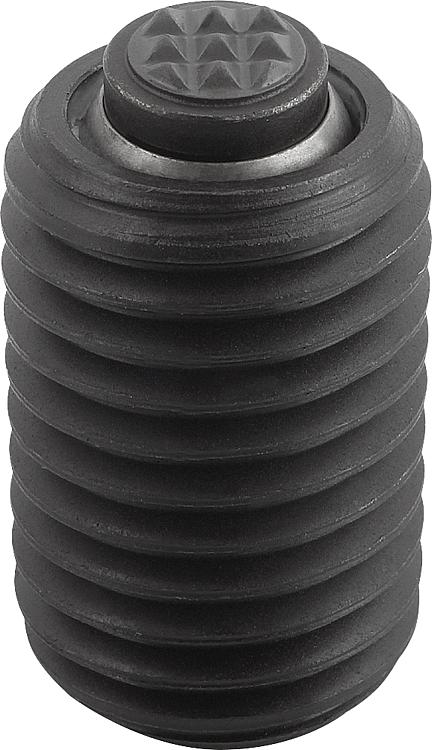

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Corpo em aço temperado.
Esfera de aço resistente à ferrugem e aos ácidos.
Encaixe:
Forma M em aço ferramenta com estrias em metal duro.
Versão:Corpo da peça temperado e brunido.
Esfera endurecida, com superfície sem proteção anticorrosiva.
Encaixe:
Forma M brunido.
Indicação:Os apoios com esfera auto-alinhante são utilizados para apoio e fixação de peças de trabalho usinadas e não usinadas.
Além disto, eles servem como batentes, suportes e posicionadores na fabricação de dispositivos e ferramentas.
Com uma leve pressão no parafuso de cabeça cilíndrica, a esfera pode ser removida da carcaça.

As esferas são protegidas contra torção.
Vantagens:Grande economia devido à possibilidade de troca dos encaixes.
Um O-Ring embutido prende a esfera e impede a entrada de sujeira e partículas externas, garantindo assim um movimento uniforme.
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados K0291_M Apoios de esfera auto-alinhante, reguláveis, com O-Ring, elementos de encaixe substituíveis e sextavado interno, forma M, encaixe "Gripper" plano e com face recartilhada de metal duro 220 kB

Desenhos

Apoios de esfera auto-alinhante, reguláveis, com O-Ring, elementos de encaixe substituíveis e sextavado interno, forma M, encaixe "Gripper" plano e com face recartilhada de metal duro

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaBD2D3D4H1H2SW1Esfera øCapacidade de carga
máx. kN (apenas
com carga estática)
Código do artigo
para encaixe
"Gripper"
CADAces.PreçoEncomendar
K0291.920X030M30M20107,9410101337K0385.10107  sob consulta
K0291.920X050M50M20107,9410101337K0385.10107  sob consulta
K0291.920X070M70M20107,9410101337K0385.10107  sob consulta
K0291.924X040M40M24129,5410101555K0385.12107  sob consulta
K0291.924X080M80M24129,5410101555K0385.12107  sob consulta
