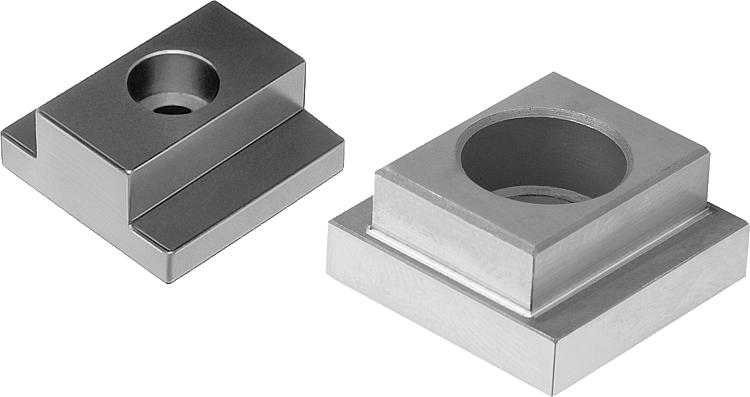

Porcas guia com ranhuras

voltar

Produtos
- Tecnologia de fixação
  - Tecnologia de fixação modular
    - Elementos de Fixação e Vedação, acessórios
      - Porcas guia com ranhuras

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Aço temperado 1.1191.Versão:Forma A brunida.
Forma B com superfície sem tratamento e endurecida.

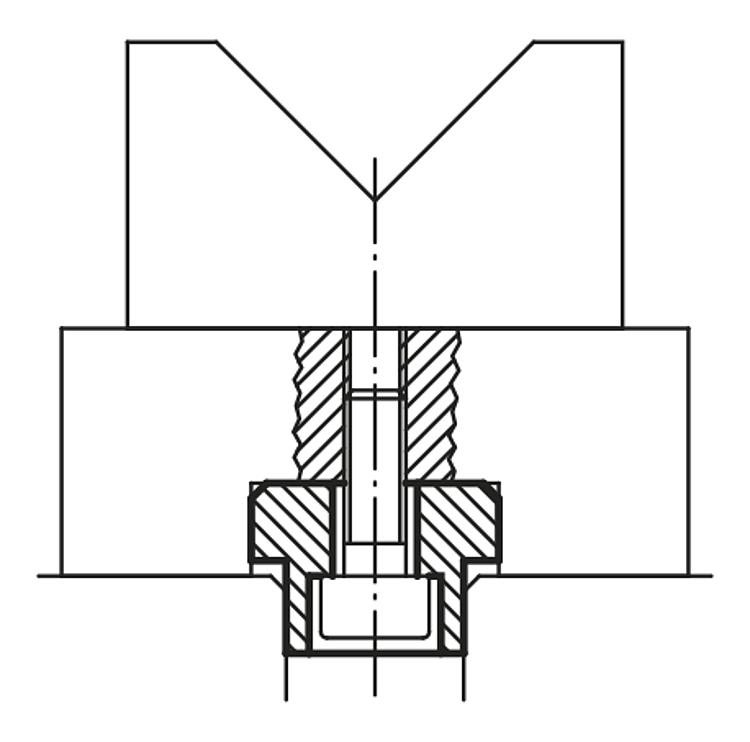

Indicação:As porcas T para ranhuras são usadas para o posicionamento rápido e preciso dos elementos para dispositivos.
O alinhamento dos elementos, que consome muito tempo, deixa de ser necessário.

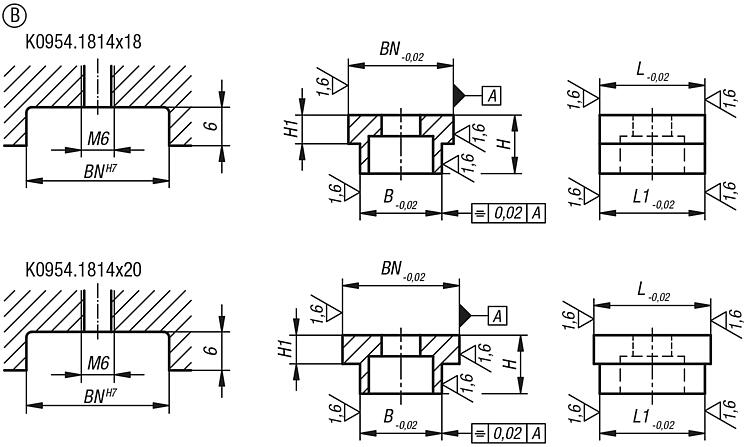

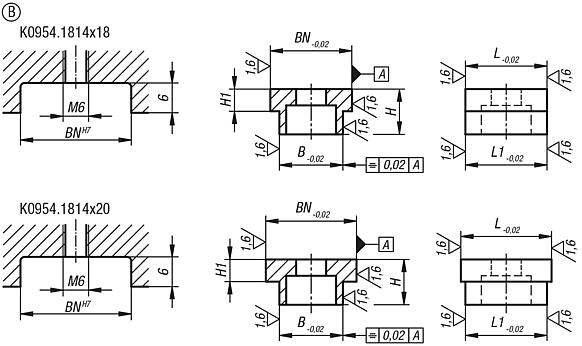

A versão B pode ser montada em 90° para uma dimensão de fixação adicional. As porcas T para ranhuras pode assim ser usadas para duas larguras de ranhuras diferentes.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0954 Porcas guia com ranhuras

244 kB

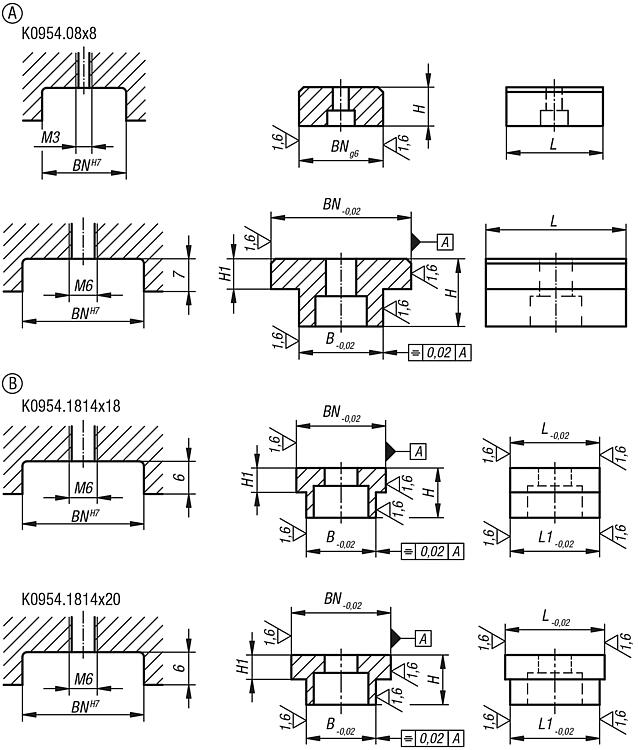

Desenhos (visão geral)

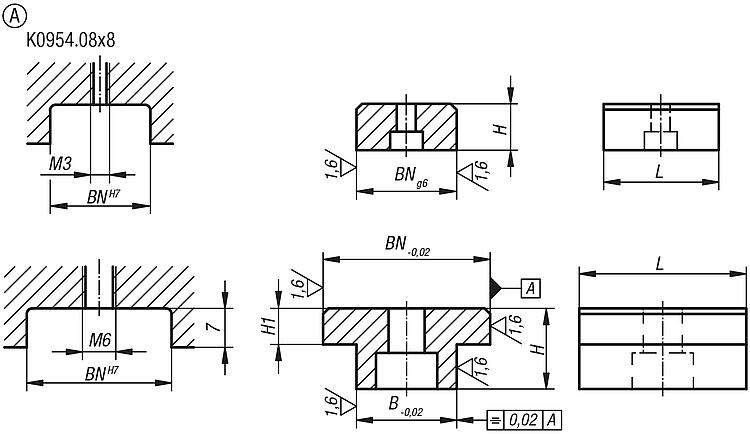

Porcas T para ranhuras, forma A, simples

mais informações

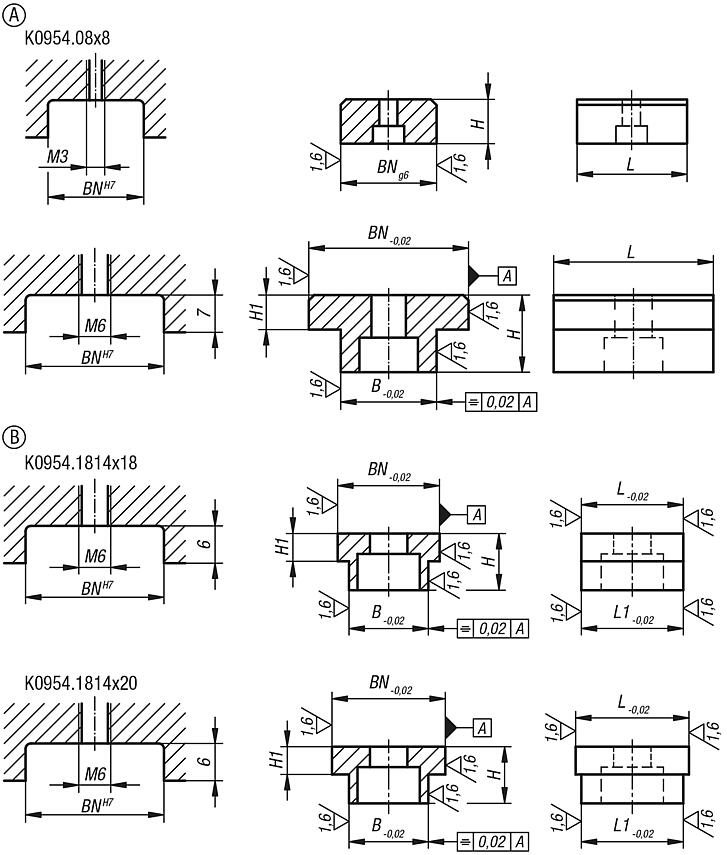

Desenhos

Porcas T para ranhuras, forma A, simples

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	BN=Largura da ranhura	B	H	H1	L	Preço
K0954.08X8	A	simples	8	8	8	-	20	sob consulta
K0954.12X20	A	simples	20	12	14	6	30	sob consulta
K0954.12X22	A	simples	22	12	14	6	30	sob consulta
K0954.12X30	A	simples	30	12	14	6	30	sob consulta
K0954.14X20	A	simples	20	14	14	6	30	sob consulta
K0954.14X22	A	simples	22	14	14	6	30	sob consulta
K0954.14X30	A	simples	30	14	14	6	30	sob consulta
K0954.16X20	A	simples	20	16	14	6	30	sob consulta
K0954.16X22	A	simples	22	16	14	6	30	sob consulta
K0954.16X30	A	simples	30	16	14	6	30	sob consulta
K0954.18X20	A	simples	20	18	14	6	30	sob consulta
K0954.18X22	A	simples	22	18	14	6	30	sob consulta
K0954.18X30	A	simples	30	18	14	6	30	sob consulta
K0954.22X20	A	simples	20	22	14	6	30	sob consulta
K0954.22X22	A	simples	22	22	14	6	30	sob consulta
K0954.22X30	A	simples	30	22	14	6	30	sob consulta
