Pino de posicionamento para placas de fixação

voltar

Produtos
- Tecnologia de fixação
  - Tecnologia de fixação modular
    - Elementos de Fixação e Vedação, acessórios
      - Pino de posicionamento para placas de fixação

Descrição do artigo/Imagens dos produtos

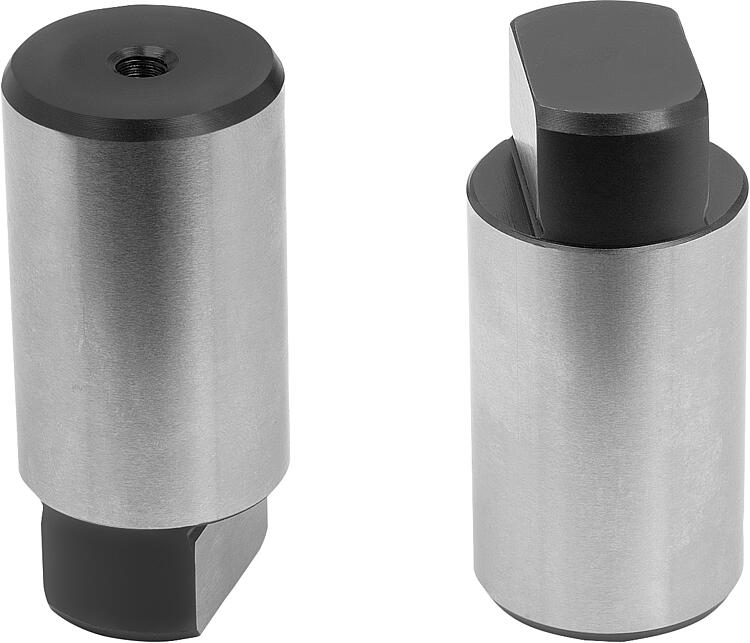

DescriçãoDescrição do produto:Os pinos de posicionamento são usados para posicionar elementos básicos nas mesas coordenadas.Material:Aço temperado.Versão:temperado e brunido.

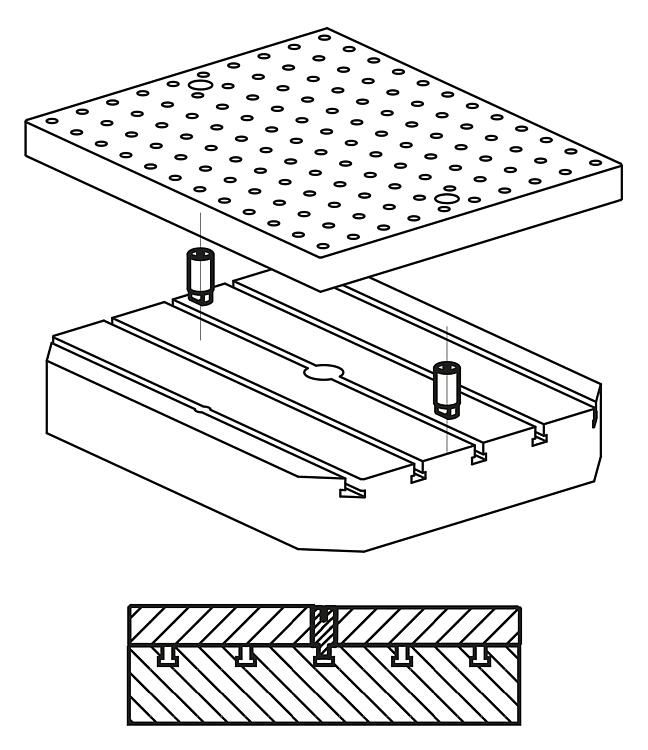

Diâmetro do passe e superfícies de guia polidas.Indicação:Form A
Pino de posicionamento para placas de base com perfuração em intervalos.

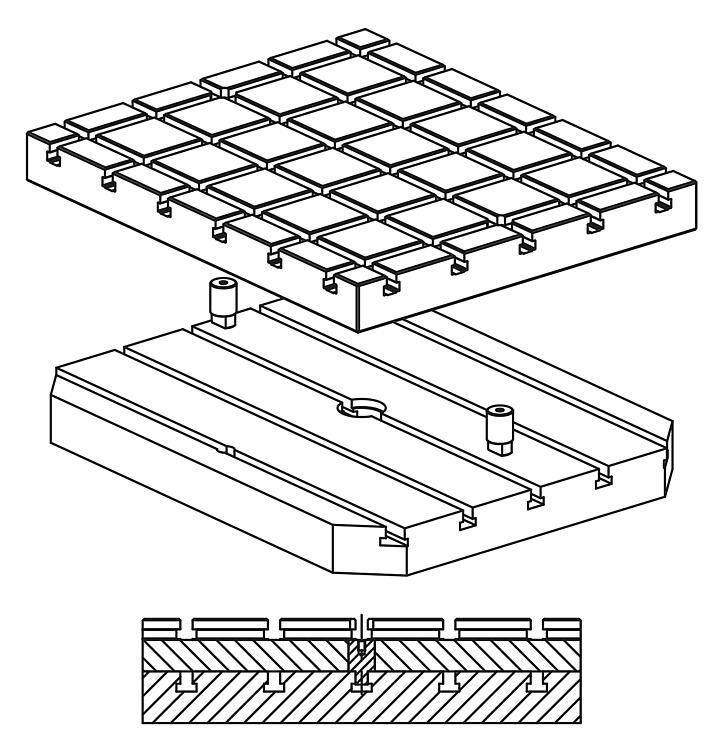

Forma B

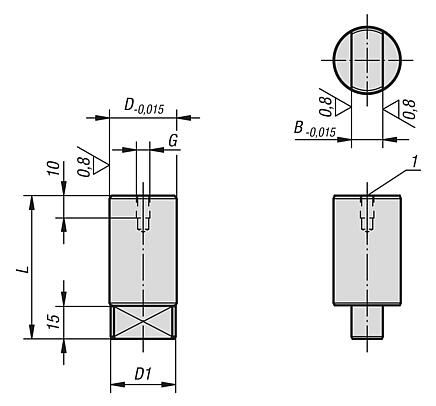

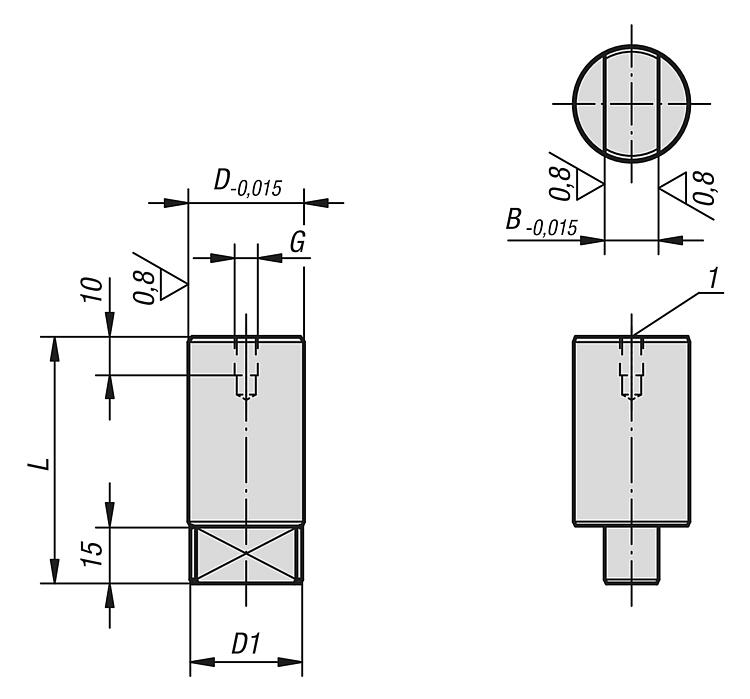

Pino de posicionamento para placas de base com ranhuras em T. Acessórios:Placas base K0800.Indicação de desenho:

1) Furo para extração

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

K0855_Datasheet_32678_Pino_de_posicionamento_para_placas_de_fixa_o--pt

459 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	B	D	D1	G	L	Preço
K0855.14030	A	14	30	29	M6	64	sob consulta
K0855.18030	A	18	30	29	M6	64	sob consulta
K0855.20030	A	20	30	29	M6	64	sob consulta
K0855.22030	A	22	30	29	M6	64	sob consulta
K0855.140301	B	14	30	29	M8	51	sob consulta
K0855.180301	B	18	30	29	M8	57	sob consulta
