K0377Porcas para ranhuras em T DIN 508 ampliada |
voltar |
|

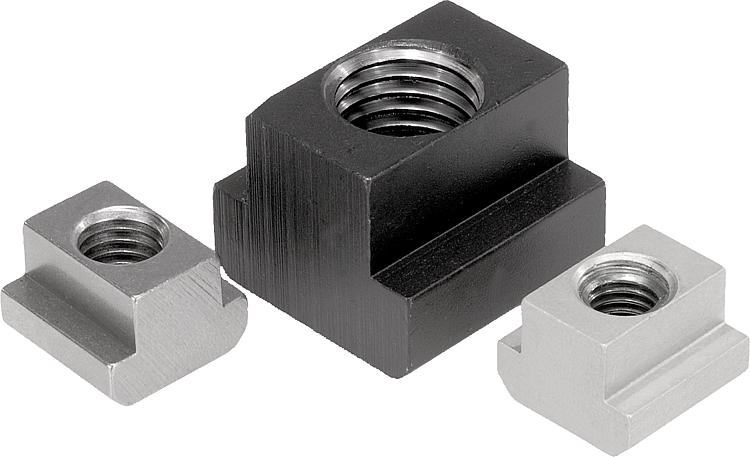

Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço temperado classe de qualidade 10, EN AW-7075 ou aço inoxidável 1.4571. Versão:Aço temperado (cor preta).
Alumínio ou aço inoxidável com superfície sem tratamento.Indicação:As porcas para ranhuras em T de alumínio possuem encaixes roscados de aço.
Resistência da versão em aço inoxidável:
Rm = 700 N/mm², Rp0,2 = 450 N/mm².Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| | -
- aço temperado
- alumínio
- aço inoxidável A4
| -
- peça temperada (preto)
- superfície sem tratamento
| -
- 6
- 8
- 10
- 12
- 14
- 16
- 18
- 20
- 22
- 24
- 28
- 36
- 32
- 42
| -
- 10
- 13
- 15
- 18
- 22
- 25
- 28
- 32
- 35
- 40
- 44
- 54
- 50
- 65
| -
- 5,6
- 7,6
- 9,6
- 11,6
- 13,6
- 15,6
- 17,6
- 19,6
- 21,6
- 23,6
- 27,6
- 35,5
- 31,5
- 41,5
| -
- M5
- M6
- M8
- M10
- M12
- M14
- M16
- M18
- M20
- M22
- M24
- M27
- M30
- M36
- M4
| -
- 8
- 10
- 12
- 14
- 16
- 18
- 20
- 24
- 28
- 32
- 36
- 44
- 40
- 52
| | -
- 10
- 13
- 15
- 18
- 22
- 25
- 28
- 32
- 35
- 40
- 44
- 54
- 50
- 65
| | | | Reset |
|---|

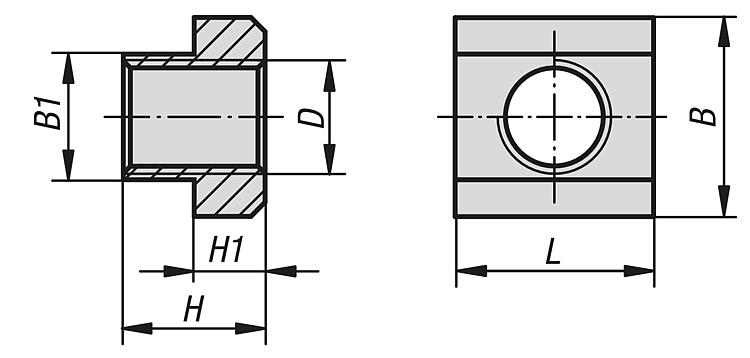

| Código do artigo | Material
do corpo
básico | Superfície
Corpo básico | Largura
de
ranhura | B
| B1 | D | H | H1 | L | CAD | Aces. | Preço | Encomendar |
|---|
| K0377.05 | aço temperado | peça temperada (preto) | 6 | 10 | 5,6 | M5 | 8 | 4 | 10 |  | | sob consulta | | | K0377.06 | aço temperado | peça temperada (preto) | 8 | 13 | 7,6 | M6 | 10 | 6 | 13 | | | sob consulta | | | K0377.061 | aço temperado | peça temperada (preto) | 10 | 15 | 9,6 | M6 | 12 | 6 | 15 | | | sob consulta | | | K0377.08 | aço temperado | peça temperada (preto) | 10 | 15 | 9,6 | M8 | 12 | 6 | 15 | | | sob consulta | | | K0377.081 | aço temperado | peça temperada (preto) | 12 | 18 | 11,6 | M8 | 14 | 7 | 18 | | | sob consulta | | | K0377.082 | aço temperado | peça temperada (preto) | 14 | 22 | 13,6 | M8 | 16 | 8 | 22 | | | sob consulta | | | K0377.10 | aço temperado | peça temperada (preto) | 12 | 18 | 11,6 | M10 | 14 | 7 | 18 | | | sob consulta | | | K0377.101 | aço temperado | peça temperada (preto) | 14 | 22 | 13,6 | M10 | 16 | 8 | 22 | | | sob consulta | | | K0377.12 | aço temperado | peça temperada (preto) | 14 | 22 | 13,6 | M12 | 16 | 8 | 22 | | | sob consulta | | | K0377.121 | aço temperado | peça temperada (preto) | 16 | 25 | 15,6 | M12 | 18 | 9 | 25 | | | sob consulta | | | K0377.122 | aço temperado | peça temperada (preto) | 18 | 28 | 17,6 | M12 | 20 | 10 | 28 | | | sob consulta | | | K0377.123 | aço temperado | peça temperada (preto) | 20 | 32 | 19,6 | M12 | 24 | 12 | 32 | | | sob consulta | | | K0377.124 | aço temperado | peça temperada (preto) | 22 | 35 | 21,6 | M12 | 28 | 14 | 35 | | | sob consulta | | | K0377.14 | aço temperado | peça temperada (preto) | 16 | 25 | 15,6 | M14 | 18 | 9 | 25 | | | sob consulta | | | K0377.141 | aço temperado | peça temperada (preto) | 18 | 28 | 17,6 | M14 | 20 | 10 | 28 | | | sob consulta | | | K0377.16 | aço temperado | peça temperada (preto) | 18 | 28 | 17,6 | M16 | 20 | 10 | 28 | | | sob consulta | | | K0377.161 | aço temperado | peça temperada (preto) | 20 | 32 | 19,6 | M16 | 24 | 12 | 32 | | | sob consulta | | | K0377.163 | aço temperado | peça temperada (preto) | 24 | 40 | 23,6 | M16 | 32 | 16 | 40 | | | sob consulta | | | K0377.164 | aço temperado | peça temperada (preto) | 28 | 44 | 27,6 | M16 | 36 | 18 | 44 | | | sob consulta | | | K0377.18 | aço temperado | peça temperada (preto) | 20 | 32 | 19,6 | M18 | 24 | 12 | 32 | | | sob consulta | | | K0377.181 | aço temperado | peça temperada (preto) | 22 | 35 | 21,6 | M18 | 28 | 14 | 35 | | | sob consulta | | | K0377.20 | aço temperado | peça temperada (preto) | 22 | 35 | 21,6 | M20 | 28 | 14 | 35 | | | sob consulta | | | K0377.201 | aço temperado | peça temperada (preto) | 24 | 40 | 23,6 | M20 | 32 | 16 | 40 | | | sob consulta | | | K0377.202 | aço temperado | peça temperada (preto) | 28 | 44 | 27,6 | M20 | 36 | 18 | 44 | | | sob consulta | | | K0377.22 | aço temperado | peça temperada (preto) | 24 | 40 | 23,6 | M22 | 32 | 16 | 40 | | | sob consulta | | | K0377.24 | aço temperado | peça temperada (preto) | 28 | 44 | 27,6 | M24 | 36 | 18 | 44 | | | sob consulta | | | K0377.241 | aço temperado | peça temperada (preto) | 36 | 54 | 35,5 | M24 | 44 | 22 | 54 | | | sob consulta | | | K0377.27 | aço temperado | peça temperada (preto) | 32 | 50 | 31,5 | M27 | 40 | 20 | 50 | | | sob consulta | | | K0377.30 | aço temperado | peça temperada (preto) | 36 | 54 | 35,5 | M30 | 44 | 22 | 54 | | | sob consulta | | | K0377.36 | aço temperado | peça temperada (preto) | 42 | 65 | 41,5 | M36 | 52 | 26 | 65 | | | sob consulta | | | K0377.204 | alumínio | superfície sem tratamento | 6 | 10 | 5,6 | M4 | 8 | 4 | 10 | | | sob consulta | | | K0377.206 | alumínio | superfície sem tratamento | 8 | 13 | 7,6 | M6 | 10 | 6 | 13 | | | sob consulta | | | K0377.2061 | alumínio | superfície sem tratamento | 10 | 15 | 9,6 | M6 | 12 | 6 | 15 | | | sob consulta | | | K0377.208 | alumínio | superfície sem tratamento | 12 | 18 | 11,6 | M8 | 14 | 7 | 18 | | | sob consulta | | | K0377.210 | alumínio | superfície sem tratamento | 14 | 22 | 13,6 | M10 | 16 | 8 | 22 | | | sob consulta | | | K0377.216 | alumínio | superfície sem tratamento | 22 | 35 | 21,6 | M16 | 28 | 14 | 35 | | | sob consulta | | | K0377.806 | aço inoxidável A4 | superfície sem tratamento | 8 | 13 | 7,6 | M6 | 10 | 6 | 13 | | | sob consulta | | | K0377.808 | aço inoxidável A4 | superfície sem tratamento | 10 | 15 | 9,6 | M8 | 12 | 6 | 15 | | | sob consulta | | | K0377.810 | aço inoxidável A4 | superfície sem tratamento | 12 | 18 | 11,6 | M10 | 14 | 7 | 18 | | | sob consulta | | | K0377.812 | aço inoxidável A4 | superfície sem tratamento | 14 | 22 | 13,6 | M12 | 16 | 8 | 22 | | | sob consulta | | | K0377.814 | aço inoxidável A4 | superfície sem tratamento | 16 | 25 | 15,6 | M14 | 18 | 9 | 25 | | | sob consulta | | | K0377.816 | aço inoxidável A4 | superfície sem tratamento | 18 | 28 | 17,6 | M16 | 20 | 10 | 28 | | | sob consulta | |
