Parafusos olhais DIN 580

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Tecnologia de transporte
    - Parafusos olhais e olhais de suspensão
      - Parafusos olhais DIN 580

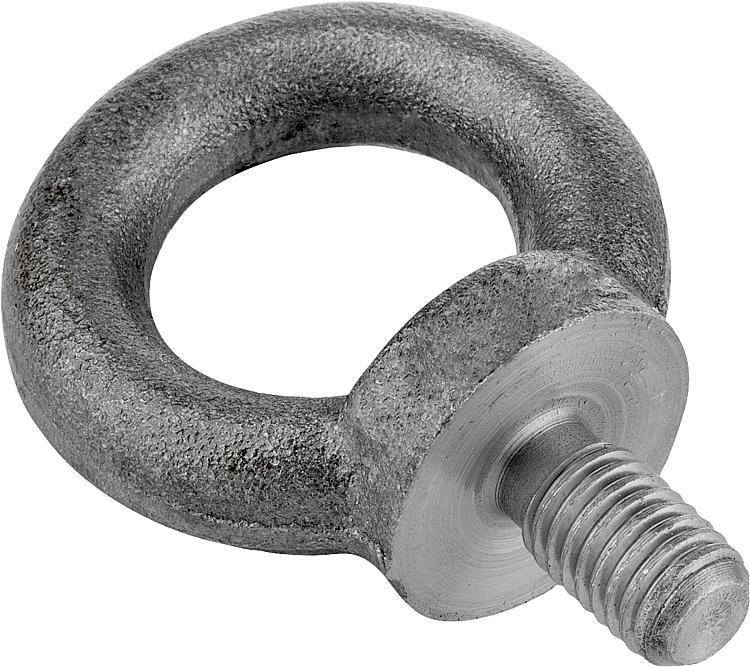

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Aço cementado 1.1141, aço inoxidável 1.4301 ou aço inoxidável 1.4401.

Versão:Estampado.Indicação:Para atividades de elevação e carregamento com elevadas exigências em áreas relevantes para a segurança (engenharia mecânica, meios de suporte de cargas, meios de atamento e içamento de cargas).
A marcação CE está gravada no parafuso olhal.
A capacidade de carga F2 não deve ultrapassar 45° por parafuso olhal.Sob consulta:Certificado de conformidade.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0767 Parafusos olhais DIN 580

299 kB

Visão geral dos elementos de fixação e vedação

716 kB

Superfícies dos parafusos

122 kB

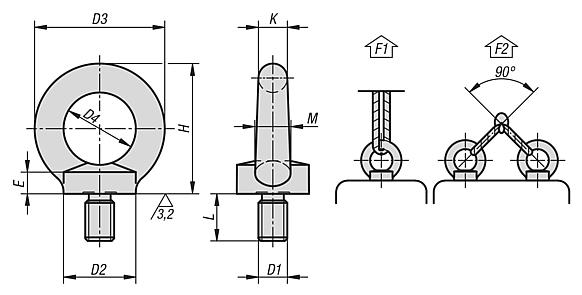

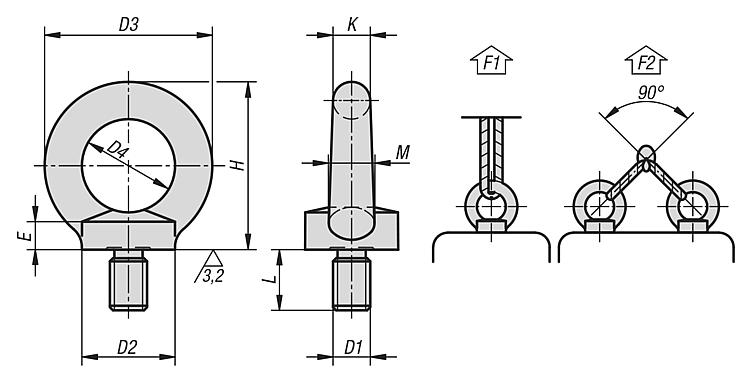

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	Chave de aço	Superfície Corpo básico	D1	L	D2	D3	D4	E	H	K	M	F1 máx. kN	F2 máx. kN	Preço
K0767.08	aço	1.1141	superfície sem tratamento	M8	13	20	36	20	6	36	8	10	1,4	0,95	sob consulta
K0767.10	aço	1.1141	superfície sem tratamento	M10	17	25	45	25	8	45	10	12	2,3	1,7	sob consulta
K0767.12	aço	1.1141	superfície sem tratamento	M12	20,5	30	54	30	10	53	12	14	3,4	2,4	sob consulta
K0767.16	aço	1.1141	superfície sem tratamento	M16	27	35	63	35	12	62	14	16	7	5	sob consulta
K0767.20	aço	1.1141	superfície sem tratamento	M20	30	40	72	40	14	71	16	19	12	8,3	sob consulta
K0767.24	aço	1.1141	superfície sem tratamento	M24	36	50	90	50	18	90	20	24	18	12,7	sob consulta
K0767.008	aço	1.1141	galvanizada com zinco	M8	13	20	36	20	6	36	8	10	1,4	0,95	sob consulta
K0767.010	aço	1.1141	galvanizada com zinco	M10	17	25	45	25	8	45	10	12	2,3	1,7	sob consulta
K0767.012	aço	1.1141	galvanizada com zinco	M12	20,5	30	54	30	10	53	12	14	3,4	2,4	sob consulta
K0767.016	aço	1.1141	galvanizada com zinco	M16	27	35	63	35	12	62	14	16	7	5	sob consulta
K0767.020	aço	1.1141	galvanizada com zinco	M20	30	40	72	40	14	71	16	19	12	8,3	sob consulta
K0767.024	aço	1.1141	galvanizada com zinco	M24	36	50	90	50	18	90	20	24	18	12,7	sob consulta
K0767.108	aço inoxidável	1.4301	-	M8	13	20	36	20	6	36	8	10	1,4	0,95	sob consulta
K0767.110	aço inoxidável	1.4301	-	M10	17	25	45	25	8	45	10	12	2,3	1,7	sob consulta
K0767.112	aço inoxidável	1.4301	-	M12	20,5	30	54	30	10	53	12	14	3,4	2,4	sob consulta
K0767.116	aço inoxidável	1.4301	-	M16	27	35	63	35	12	62	14	16	7	5	sob consulta
K0767.120	aço inoxidável	1.4301	-	M20	30	40	72	40	14	71	16	19	12	8,3	sob consulta
K0767.124	aço inoxidável	1.4301	-	M24	36	50	90	50	18	90	20	24	18	12,7	sob consulta
K0767.208	aço inoxidável	1.4401	-	M8	13	20	36	20	6	36	8	10	1,4	0,95	sob consulta
K0767.210	aço inoxidável	1.4401	-	M10	17	25	45	25	8	45	10	12	2,3	1,7	sob consulta
K0767.212	aço inoxidável	1.4401	-	M12	20,5	30	54	30	10	53	12	14	3,4	2,4	sob consulta
K0767.216	aço inoxidável	1.4401	-	M16	27	35	63	35	12	62	14	16	7	5	sob consulta
K0767.220	aço inoxidável	1.4401	-	M20	30	40	72	40	14	71	16	19	12	8,3	sob consulta
K0767.224	aço inoxidável	1.4401	-	M24	36	50	90	50	18	90	20	24	18	12,7	sob consulta
