Ímãs redondos (cápsulas magnéticas) de NdFeB, Forma B

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Imãs
    - Ímãs redondos (cápsulas magnéticas) de NdFeB
      - Ímãs redondos (cápsulas magnéticas) de NdFeB, Forma B

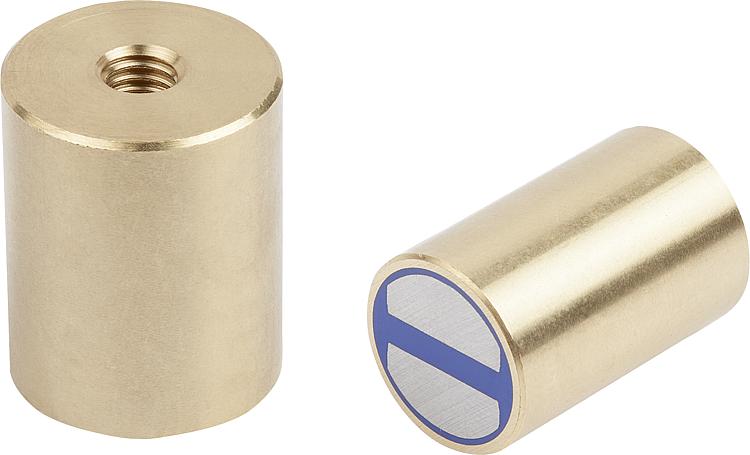

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça em latão.
Núcleo do ímã em NdFeB (neodímio).Versão:Carcaça lisa.Indicação:Versão lisa, sistema blindado.
Cápsulas magnéticas de neodímio não podem ser prensadas diretamente sobre materiais ferrosos, pois poderão perder a força de aderência através de curto circuito magnético.

Diâmetro "D" retificado com tolerância de ajuste h6.Faixa de temperatura:máx. 80 °C.Montagem:A montagem dos ímãs pode ser efetuada através de prensagem, aparafusamento ou colagem.Indicação de desenho:

1) Superfície de aderência

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1395_B Ímãs redondos (cápsulas magnéticas) de NdFeB, Forma B

164 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	H	T	Força de aderência N	Distância para as paredes de ferro/mm	Preço
K1395.206	B	6	M3	20	5	10	1,5	sob consulta
K1395.208	B	8	M3	20	5	25	1,5	sob consulta
K1395.210	B	10	M4	20	7	45	2	sob consulta
K1395.213	B	13	M4	20	7	70	2,5	sob consulta
K1395.216	B	16	M4	25	8	150	3	sob consulta
K1395.220	B	20	M6	25	6	280	4	sob consulta
K1395.225	B	25	M6	35	8	450	5	sob consulta
K1395.232	B	32	M6	40	6	700	6	sob consulta
