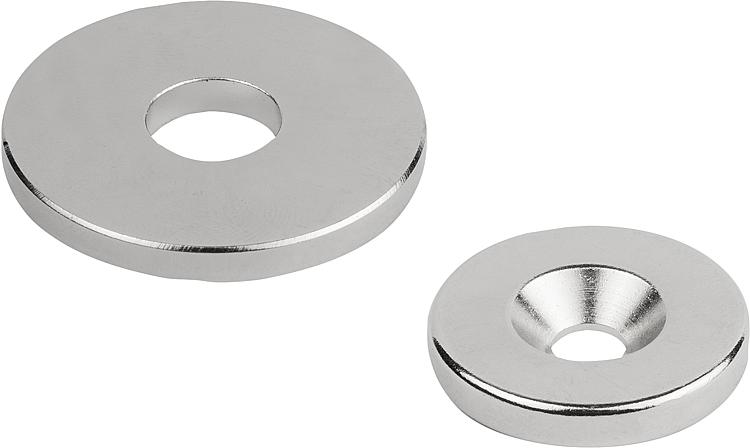

Ímãs brutos (imãs pastilhas) em NdFeB com furo escareado

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Imãs
    - Ímãs brutos (imãs pastilhas) em NdFeB com furo escareado

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:NdFeB N35 (neodímio).Versão:niquelado.Indicação:Sistema sem blindagem.Faixa de temperatura:máx. 80 °C.Montagem:A montagem dos ímãs pode ser efetuada através de prensagem, aparafusamento ou colagem.Indicação de desenho:

1) Superfície de aderência

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1405 Ímãs brutos (imãs pastilhas) em NdFeB com furo escareado

118 kB

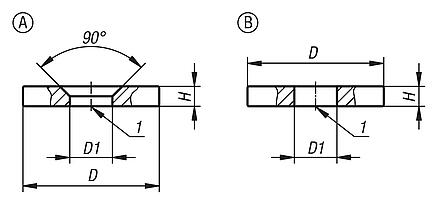

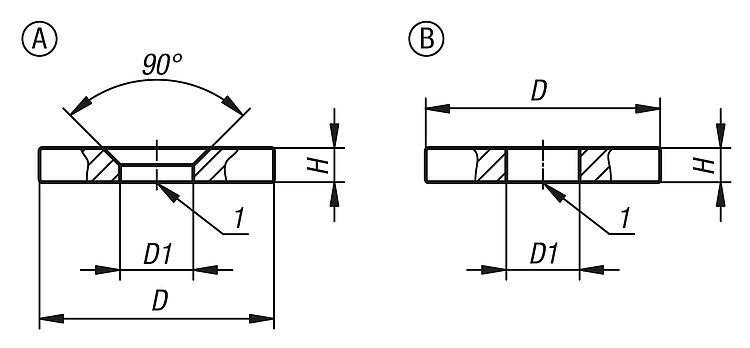

Desenhos (visão geral)

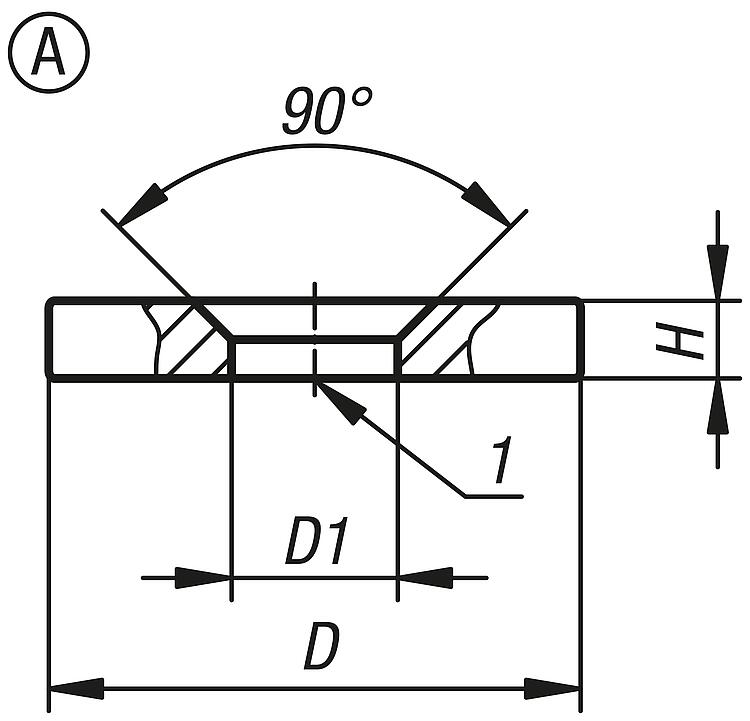

Ímas brutos (imãs pastilhas) com furo escareado em NdFeB, forma A

mais informações

Desenhos

Ímas brutos (imãs pastilhas) com furo escareado em NdFeB, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	H	Torque de aperto máx. Nm	Força de aderência N	Preço
K1405.12	A	12 ±0,1	3,5 ±0,1	3 ±0,1	3	18	sob consulta
K1405.15	A	15 ±0,1	4,5 ±0,1	3,5 ±0,1	3	29	sob consulta
K1405.18	A	18 ±0,1	4,5 ±0,1	4 ±0,1	3	41	sob consulta
K1405.24	A	24 ±0,1	5,5 ±0,1	4 ±0,1	3	66	sob consulta

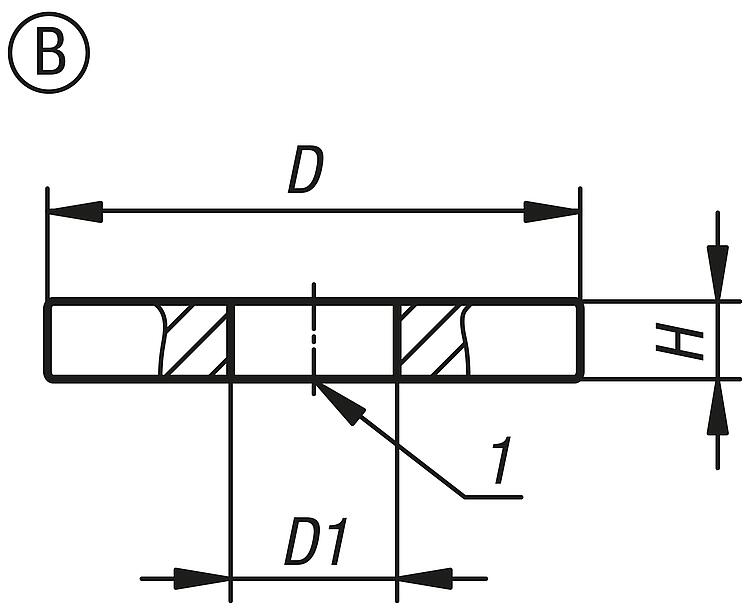

Ímas brutos (imãs pastilhas) com furo em NdFeB, forma B

mais informações

Desenhos

Ímas brutos (imãs pastilhas) com furo em NdFeB, forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	H	Torque de aperto máx. Nm	Força de aderência N	Preço
K1405.32	B	32 ±0,1	10,5 ±0,1	2 ±0,1	3	42	sob consulta
K1405.38	B	38 ±0,1	12 ±0,1	4 ±0,1	3	110	sob consulta
K1405.48	B	48 ±0,2	15 ±0,1	5 ±0,1	3	165	sob consulta
K1405.56	B	56 ±0,2	15 ±0,1	6 ±0,1	3	230	sob consulta
