    - Ímãs redondos (cápsulas magnéticas) de AlNiCo sem tolerância de ajuste

Descrição do artigo/Imagens dos produtos

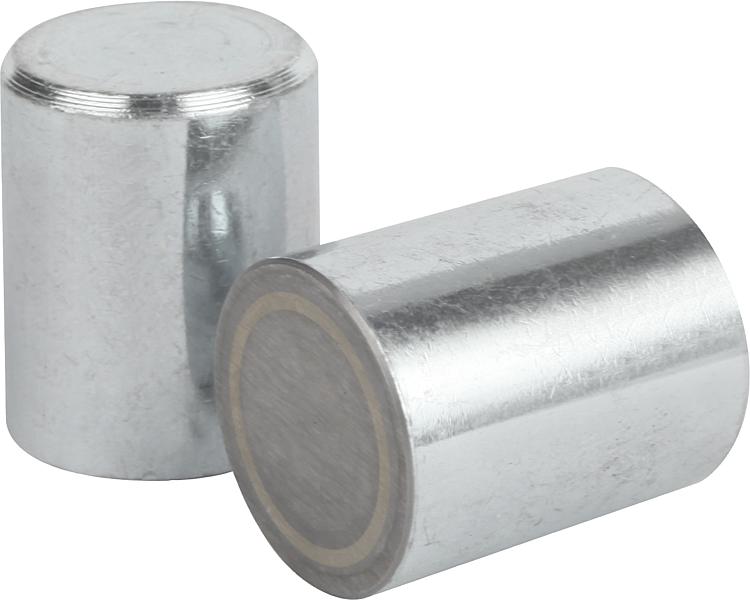

DescriçãoMaterial:Carcaça em aço.
Núcleo do ímã em AlNiCo.Versão:Carcaça zincada.Indicação:Sistema blindado. Diâmetro “D” sem tolerância de ajuste. Possibilidades de fixação: por prensagem, encolhimento ou colagem.

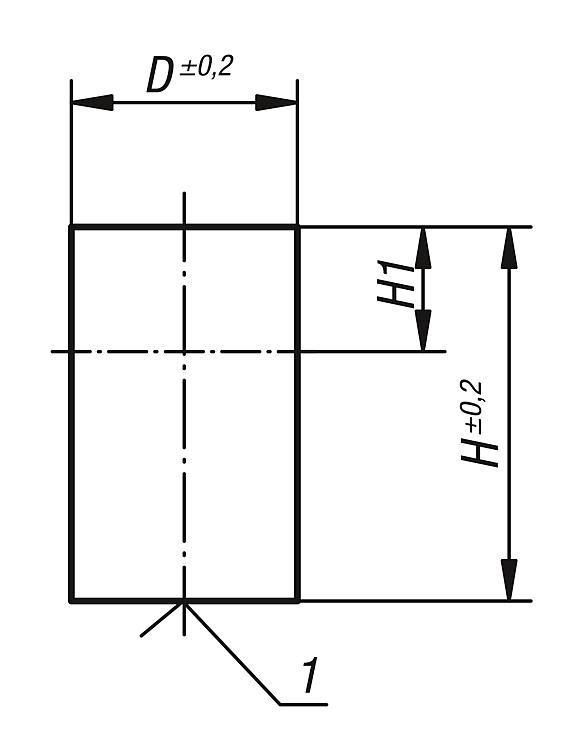

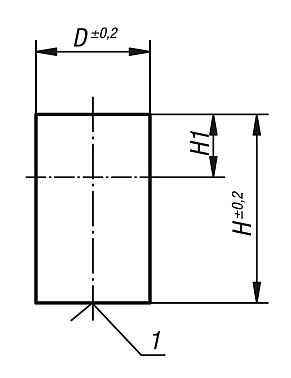

As cápsulas magnéticas podem ser encurtadas na medida “H1”, sem perda da força de aderência.Faixa de temperatura:máx. 450 °C.Indicação de desenho:

1) Superfície de aderência

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0546 Ímãs redondos (cápsulas magnéticas) de AlNiCo sem tolerância de ajuste

125 kB

Dados técnicos para imãs de retenção e brutos

62,8 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	6 8 10 13 16 20 25 32 40	20 25 35 40 50	12 11 10 9 5 6 8	1,5 3,5 7 10 18 42 96 180 240				Reset
Código do artigo	D	H	H1	Força de aderência N	CAD	Aces.	Preço	Encomendar
K0546.01	6	20	12	1,5			sob consulta
K0546.02	8	20	11	3,5			sob consulta
K0546.03	10	20	10	7			sob consulta
K0546.04	13	20	9	10			sob consulta
K0546.05	16	20	5	18			sob consulta
K0546.06	20	25	6	42			sob consulta
K0546.07	25	35	10	96			sob consulta
K0546.08	32	40	8	180			sob consulta
K0546.09	40	50	10	240			sob consulta
