Ímãs (fixadores magnéticos planos) de SmCo

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Imãs
    - Ímãs (fixadores magnéticos planos) de SmCo

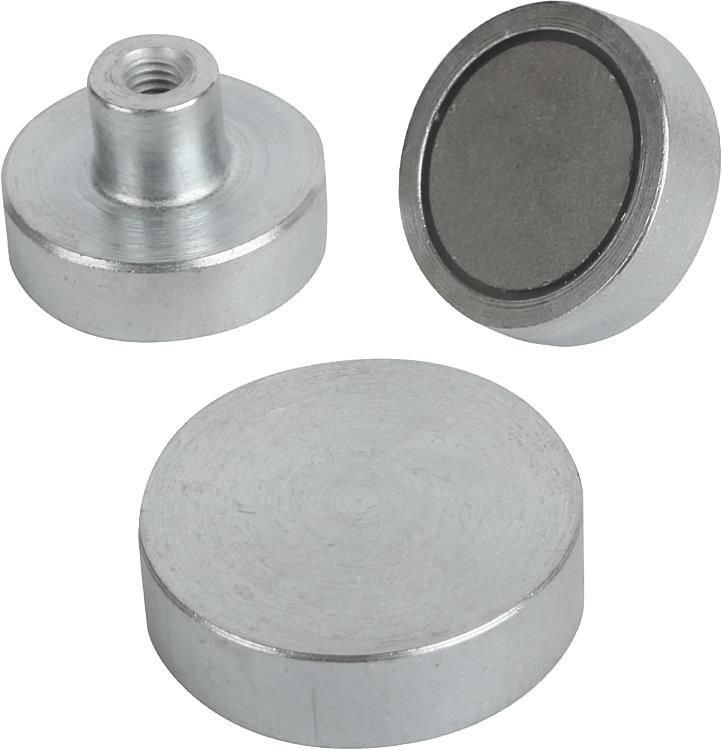

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Carcaça em aço.
Núcleo do ímã em SmCo.Versão:Carcaça zincada.Indicação:Fixador magnético plano, sistema blindado. Fixadores magnéticos planos com núcleo em SmCo possuem uma força de aderência de três a cinco vezes maior em relação aos ímãs de AlNiCo ou de ferrita dura.Faixa de temperatura:máx. 200 °C.Indicação de desenho:

1) Superfície de aderência

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0550 Ímãs (fixadores magnéticos planos) de SmCo

143 kB

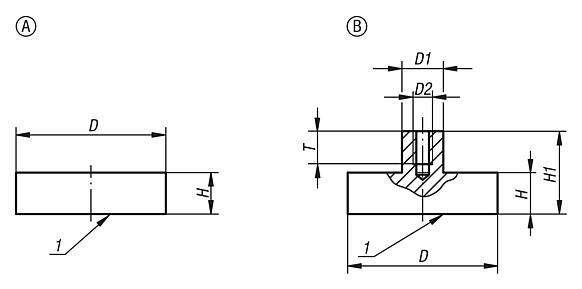

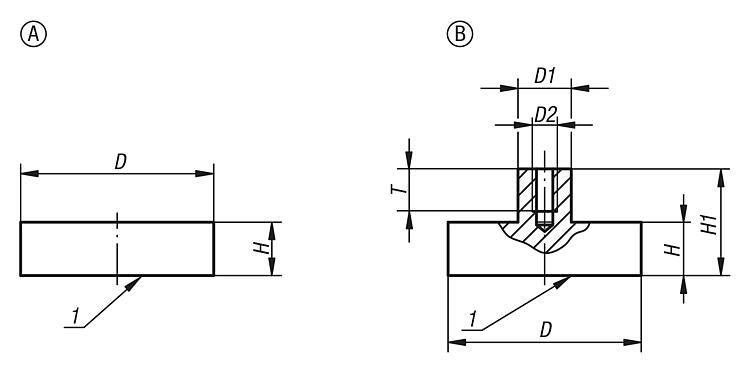

Desenhos (visão geral)

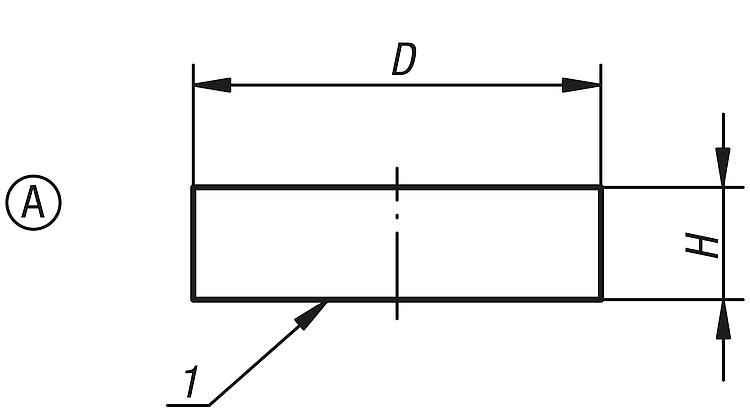

Ímãs (fixadores magnéticos planos) de SmCo forma A

mais informações

Desenhos

Ímãs (fixadores magnéticos planos) de SmCo forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	H	Força de aderência N	Preço
K0550.01	A	6 ±0,15	4,5	5	sob consulta
K0550.02	A	8 ±0,15	4,5	11	sob consulta
K0550.03	A	10 ±0,15	4,5	20	sob consulta
K0550.04	A	13 ±0,15	4,5	40	sob consulta
K0550.05	A	16 ±0,15	4,5	60	sob consulta
K0550.06	A	20 ±0,15	6	90	sob consulta
K0550.07	A	25 ±0,15	7	150	sob consulta
K0550.08	A	32 ±0,20	7	220	sob consulta

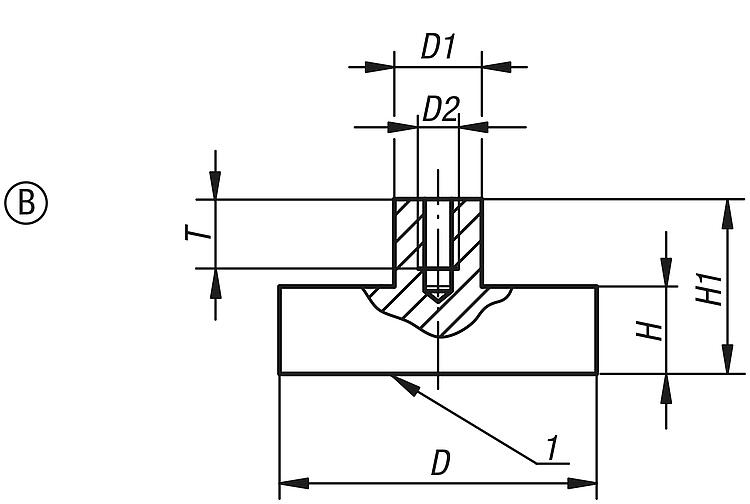

Ímãs (fixadores magnéticos planos) de SmCo forma B

mais informações

Desenhos

Ímãs (fixadores magnéticos planos) de SmCo forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	H	H1	T	Força de aderência N	Preço
K0550.11	B	6 ±0,15	6	M3	4,5	11,5	6	5	sob consulta
K0550.12	B	8 ±0,15	6	M3	4,5	11,5	6	11	sob consulta
K0550.13	B	10 ±0,15	6	M3	4,5	11,5	6	20	sob consulta
K0550.14	B	13 ±0,15	6	M3	4,5	11,5	6	40	sob consulta
K0550.15	B	16 ±0,15	6	M4	4,5	11,5	6	60	sob consulta
K0550.16	B	20 ±0,15	8	M4	6	13	7,5	90	sob consulta
K0550.17	B	25 ±0,15	8	M4	7	14	7,5	150	sob consulta
K0550.18	B	32 ±0,20	10	M5	7	15,5	8,5	220	sob consulta
