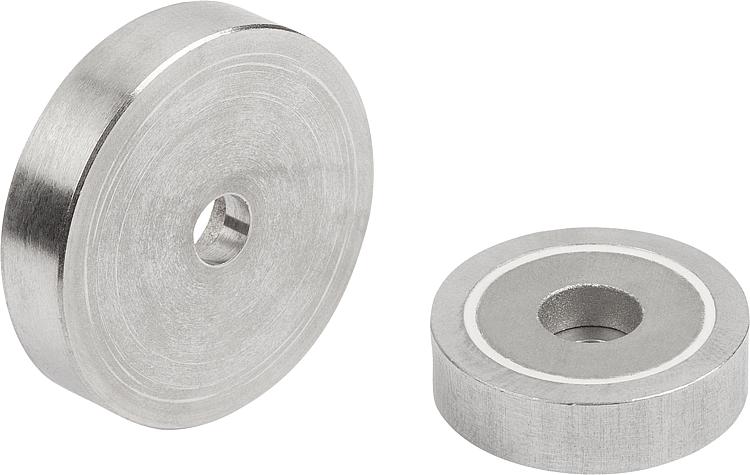

    - Imãs com furo cilíndrico (fixador magnético plano) de SmCo com carcaça de aço inoxidável

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Carcaça em aço inoxidável 1.4104.
Núcleo do ímã em SmCo. (Samário-cobalto).

Indicação:Sistema blindado.Faixa de temperatura:máx. 350 °C.Montagem:A montagem dos ímãs pode ser efetuada através de prensagem, aparafusamento ou colagem.Indicação de desenho:

1) Superfície de aderência

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1399 Imãs com furo cilíndrico (fixador magnético plano) de SmCo com carcaça de aço inoxidável

183 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	20 ±0,15 25 ±0,15 32 ±0,2 40 ±0,2	4,5 5,5	8 11 10,5	6 7 8	60 80 200 420				Reset
Código do artigo	D	D1	D2	H	Força de aderência N	CAD	Aces.	Preço	Encomendar
K1399.120	20 ±0,15	4,5	8	6	60			sob consulta
K1399.125	25 ±0,15	4,5	8	7	80			sob consulta
K1399.132	32 ±0,2	5,5	11	7	200			sob consulta
K1399.140	40 ±0,2	5,5	10,5	8	420			sob consulta
