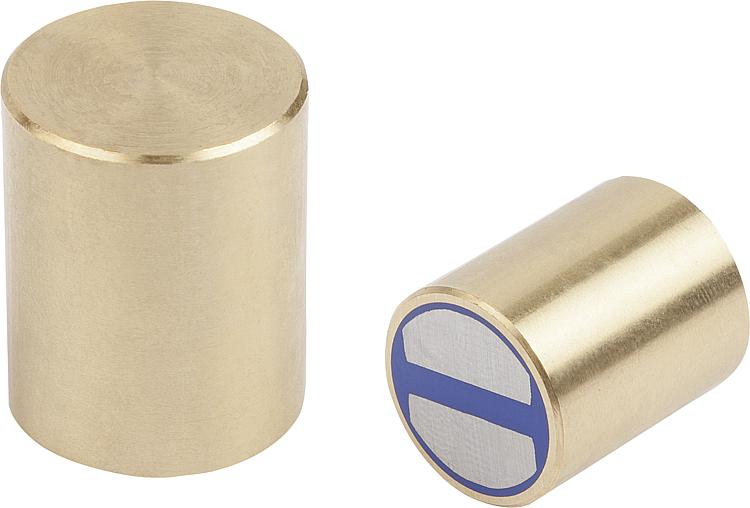

Ímãs redondos (cápsulas magnéticas) de NdFeB, Forma A

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Imãs
    - Ímãs redondos (cápsulas magnéticas) de NdFeB
      - Ímãs redondos (cápsulas magnéticas) de NdFeB, Forma A

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça em latão.
Núcleo do ímã em NdFeB (neodímio).Versão:Carcaça lisa.Indicação:Versão lisa, sistema blindado.
Cápsulas magnéticas de Neodímio nunca devem ser prensadas diretamente sobre materiais ferrosos, caso contrário, ocorrerá perda da força de aderência,
devido ao curto-circuito magnético.

Diâmetro “D” retificado com tolerância de ajuste h6.

As cápsulas magnéticas da forma A podem ser encurtadas na medida “H1”, sem perda da força de aderência.Faixa de temperatura:máx. 80 °C.Montagem:A montagem dos ímãs pode ser efetuada através de prensagem, aparafusamento ou colagem.Indicação de desenho:

1) Superfície de aderência

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1395_A Ímãs redondos (cápsulas magnéticas) de NdFeB, Forma A

155 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	H	H1	Força de aderência N	Distância para as paredes de ferro/mm	Preço
K1395.106	A	6	20	10	10	1,5	sob consulta
K1395.108	A	8	20	10	25	1,5	sob consulta
K1395.110	A	10	20	8	45	2	sob consulta
K1395.113	A	13	20	6	70	2,5	sob consulta
K1395.116	A	16	20	2	150	3	sob consulta
K1395.120	A	20	25	5	280	4	sob consulta
K1395.125	A	25	35	7	450	5	sob consulta
K1395.132	A	32	40	4,5	700	6	sob consulta
