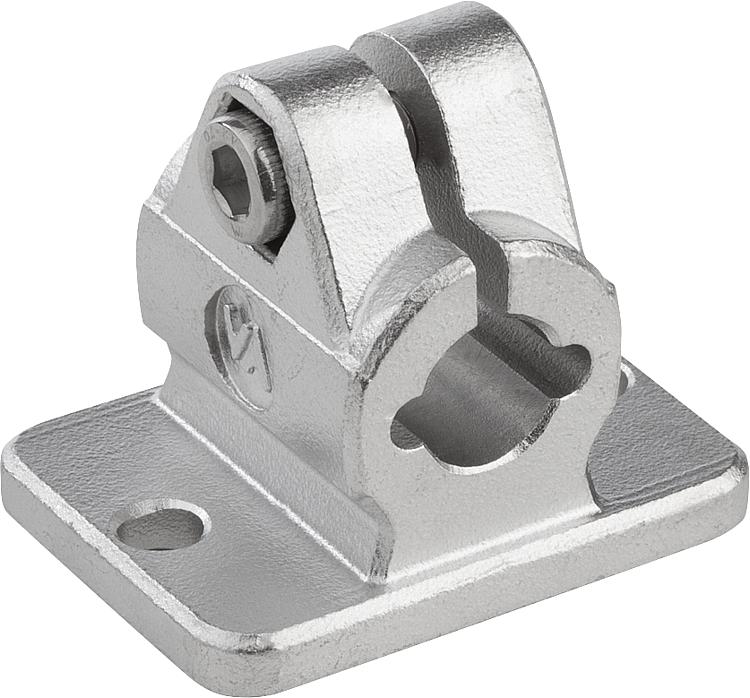

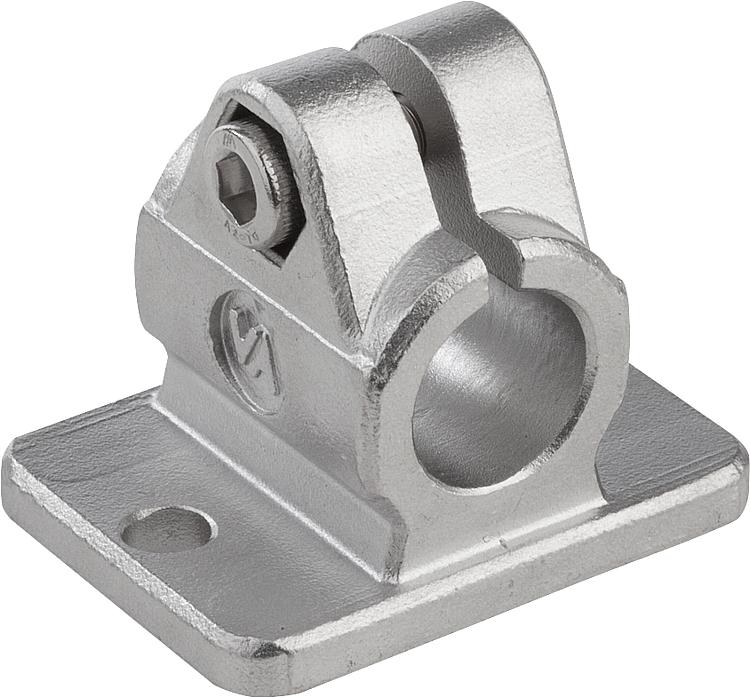

        Abraçadeira para conexão de tubos com flange em aço inoxidável, forma A

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Aço inoxidável fundido com precisão 1.4308.
Parafuso de cabeça cilíndrica ISO 4762 e porca sextavada ISO 4032, aço inoxidável.

Versão:Alavanca para fixação.Sob consulta:com polimento eletrolítico.Acessórios:- Tubos redondos e quadrados K0493Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0479_A Abraçadeira para conexão de tubos com flange em aço inoxidável, forma A

348 kB

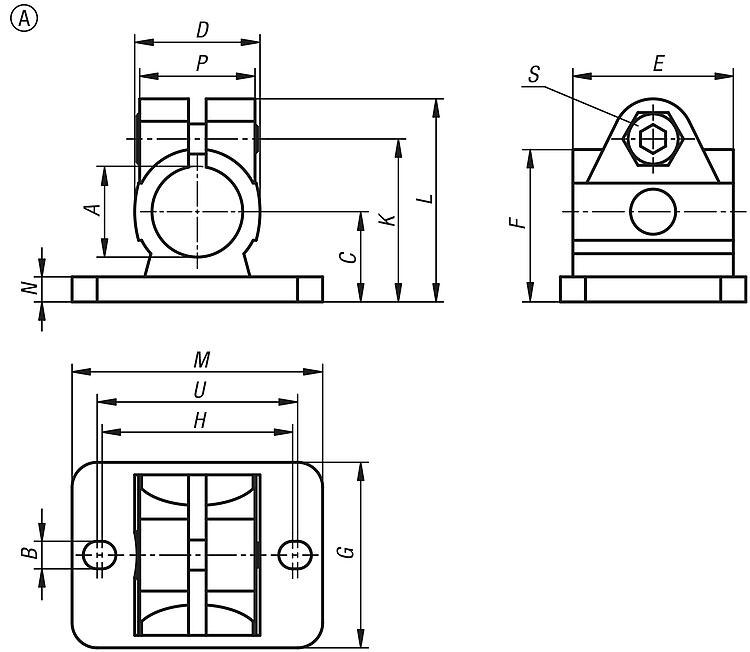

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	A	B	C	D	E	F	G	H	K	L	M	N	P	S	U	Preço
K0479.112	A	12,1	5,5	18	25	32	30,4	37	38	32,5	40.5	50	5	23	M6x18	40	sob consulta
K0479.114	A	14,1	5,5	18	25	32	30,4	37	38	32,5	40.5	50	5	23	M6x18	40	sob consulta
K0479.116	A	16,1	5,5	18	25	32	30,4	37	38	32,5	40.5	50	5	23	M6x18	40	sob consulta
K0479.118	A	18,1	5,5	18	25	32	30,4	37	38	32,5	40.5	50	5	23	M6x18	40	sob consulta
K0479.120	A	20,1	5,5	18	25	32	30,4	37	38	32,5	40.5	50	5	23	M6x18	40	sob consulta
