Abraçadeiras com flange em alumínio, para unidades lineares

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos para conexão de tubos, conectores de perfis
    - Abraçadeiras para conexão de tubos
      - Abraçadeiras com flange em alumínio, para unidades lineares

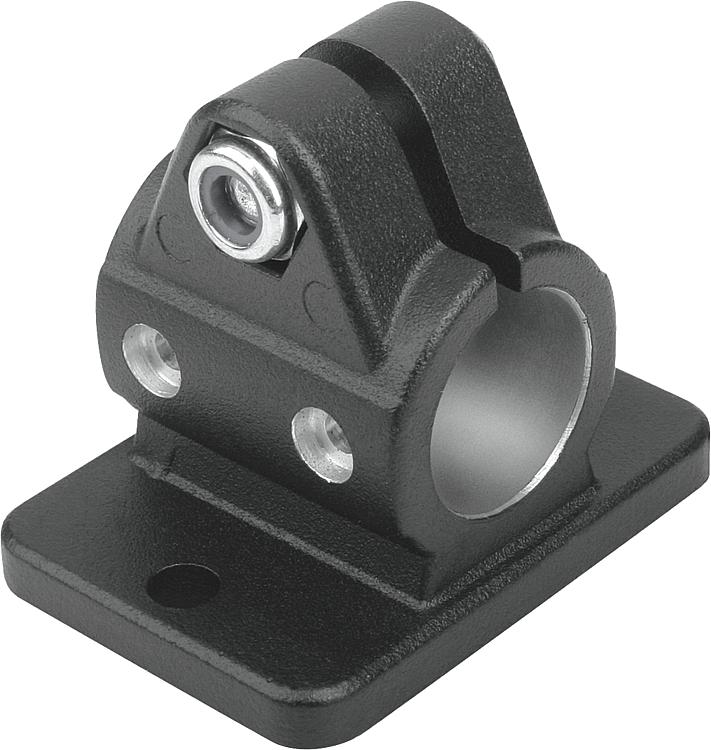

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Alumínio fundido.
Parafuso de cabeça cilíndrica DIN 7984 e porca sextavada DIN 985, em aço.Versão:preto revestido a pó.
Parafuso de cabeça cilíndrica e porca sextavada, zincados.Indicação:* Orifício oblongo.Sob consulta:Alavanca para fixação.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0498 Abraçadeiras com flange em alumínio, para unidades lineares

237 kB

Indicação técnica para a unidade linear de sistema tubular

67 kB

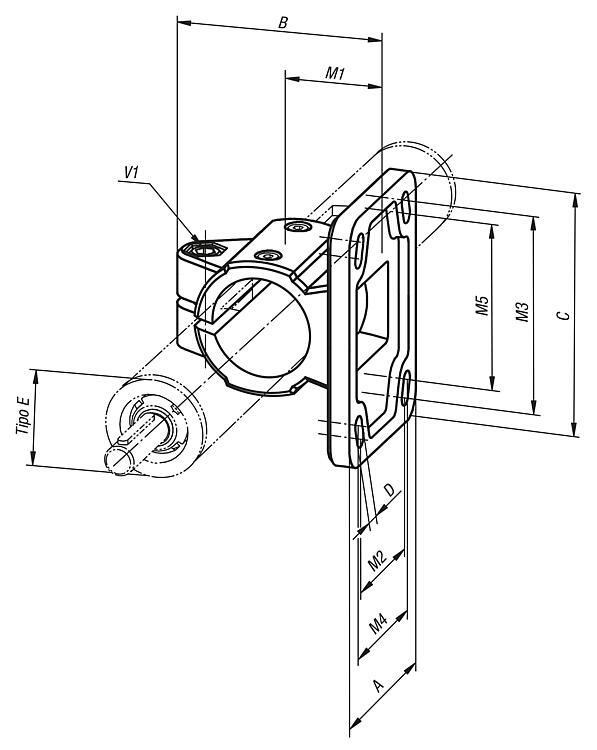

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	18 30 40 50	37 55 80 92	42,5 63 87 100	50 78 105 130	5,5 (2x) 6,5* (2x) 8,5* (4x) 10,5* (4x)	18 30 42 50	- 52 60	40 60 82 100	- 60 62	- 53 80 98	M6x16 M8x25 M10x30 M10x35				Reset
Código do artigo	Tipo E	A	B	C	D	M1	M2	M3	M4	M5	V1	CAD	Aces.	Preço	Encomendar
K0498.18	18	37	42,5	50	5,5 (2x)	18	-	40	-	-	M6x16			sob consulta
K0498.30	30	55	63	78	6,5* (2x)	30	-	60	-	53	M8x25			sob consulta
K0498.40	40	80	87	105	8,5* (4x)	42	52	82	60	80	M10x30			sob consulta
K0498.50	50	92	100	130	10,5* (4x)	50	60	100	62	98	M10x35			sob consulta
