Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Alumínio fundido.
Parafuso de cabeça cilíndrica DIN 7984 e porca sextavada DIN 985, em aço.Versão:com vibroacabamento.
Parafuso de cabeça cilíndrica e porca sextavada, zincados.Sob consulta:Alavanca para fixação e diâmetros adicionais.Acessórios:- Tubos redondos e quadrados K0493Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0475 Abraçadeiras de conexão em T em alumínio

708 kB

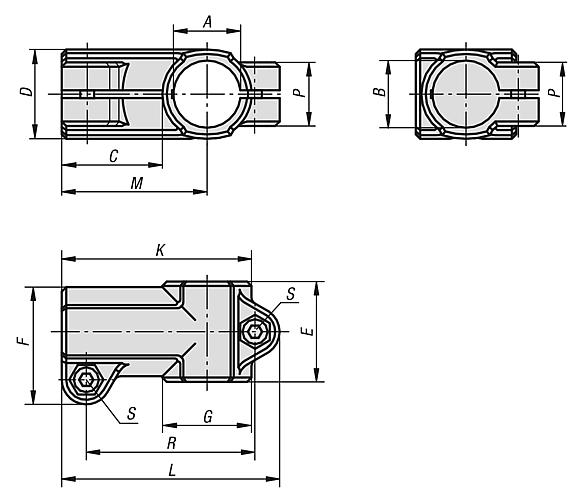

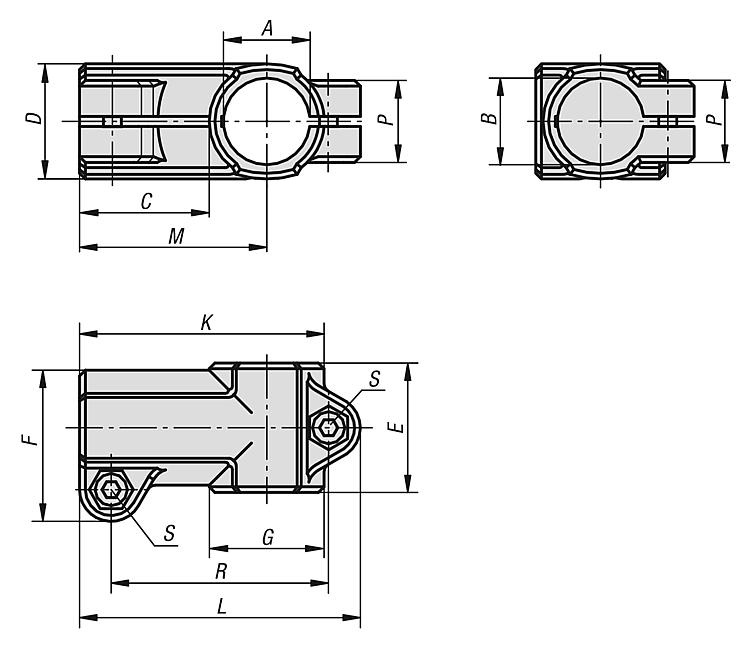

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	12,1 14,1 15,1 16,1 18,1 20,1 25,1 30,1 40,15 50,22	12,1 14,1 15,1 16,1 18,1 20,1 25,1 30,1 40,15 50,22	28 38 55 63	25 40 56 66	32 45 60 66	35,5 53 74 84	25 40 56 66	56 80 116 131	66 93 134 149	43 60 88 98	23 33 40 45	49 72,5 108 123	M6x20 M8x25 M10x30 M10x35				Reset
Código do artigo	A	B	C	D	E	F	G	K	L	M	P	R	S	CAD	Aces.	Preço	Encomendar
K0475.51212	12,1	12,1	28	25	32	35,5	25	56	66	43	23	49	M6x20			sob consulta
K0475.51414	14,1	14,1	28	25	32	35,5	25	56	66	43	23	49	M6x20			sob consulta
K0475.51515	15,1	15,1	28	25	32	35,5	25	56	66	43	23	49	M6x20			sob consulta
K0475.51616	16,1	16,1	28	25	32	35,5	25	56	66	43	23	49	M6x20			sob consulta
K0475.51818	18,1	18,1	28	25	32	35,5	25	56	66	43	23	49	M6x20			sob consulta
K0475.52020	20,1	20,1	38	40	45	53	40	80	93	60	33	72,5	M8x25			sob consulta
K0475.52525	25,1	25,1	38	40	45	53	40	80	93	60	33	72,5	M8x25			sob consulta
K0475.53030	30,1	30,1	38	40	45	53	40	80	93	60	33	72,5	M8x25			sob consulta
K0475.54040	40,15	40,15	55	56	60	74	56	116	134	88	40	108	M10x30			sob consulta
K0475.55050	50,22	50,22	63	66	66	84	66	131	149	98	45	123	M10x35			sob consulta
