      - Abraçadeiras retas para conexão tubular, alumínio, com articulação esférica dupla

Descrição do artigo/Imagens dos produtos

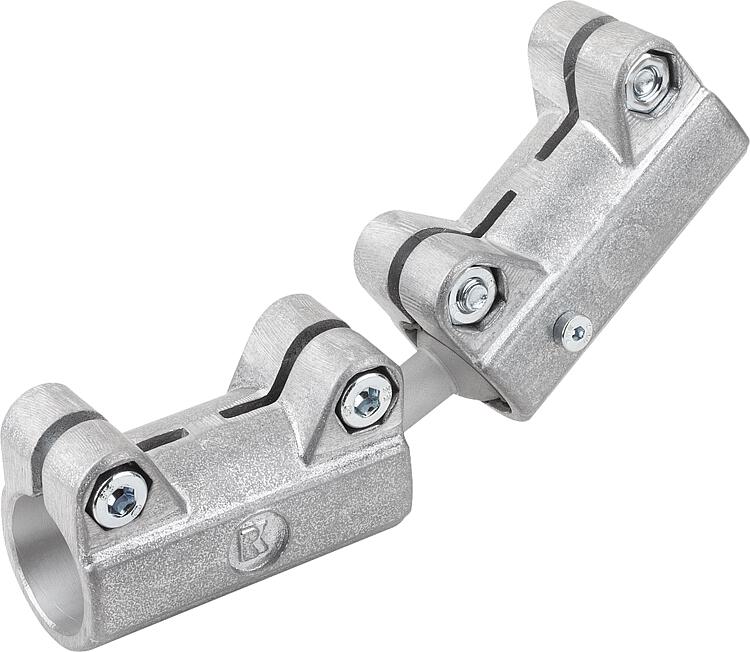

DescriçãoDescrição do produto:As abraçadeiras retas servem para conexão tubular axial. Elas podem ser aparafusadas em máquinas ou estruturas. Por meio de uma articulação esférica dupla com um ângulo de oscilação livre de 60°, é possível unir duas de forma linear.
Isto permite construções tubulares ajustáveis, muito flexíveis, além de ser uma alternativa às construções soldadas convencionais.Material:Alumínio fundido.
Parafuso de cabeça cilíndrica ISO 4762 e porca sextavada DIN 985 em aço.Versão:com vibroacabamento.
Parafuso de cabeça cilíndrica e porca sextavada, zincados.Indicação:Combinável com outras abraçadeiras de conexão tubular de 30 mm.

Uma camada especial na superfície da articulação esférica assegura uma fixação altamente resistente.

Torque máx. para o aperto do parafuso de fixação:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.

As forças e torques informados são valores estimativos não obrigatórios que podem não ser atingidos em casos individuais, devido às diferentes condições de aplicação, como temperatura ou propriedades de superfície dos perfis de fixação, por exemplo. Os valores fornecidos não constituem qualquer garantia de qualidade ou característica assegurada dos produtos.
Acessórios:- Tubos redondos e quadrados K0493Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

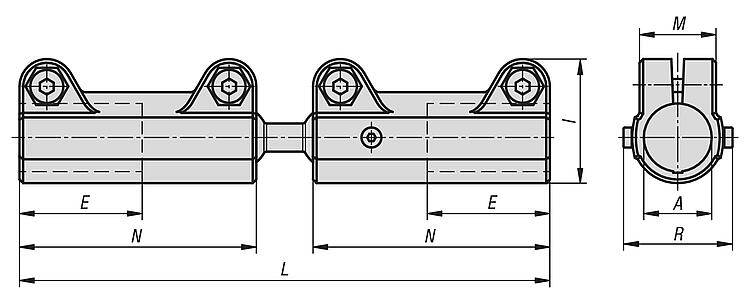

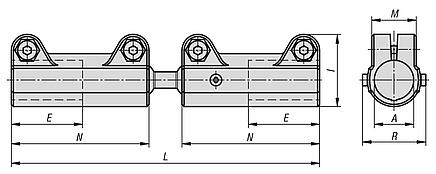

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
