Abraçadeira dupla cruzada fixa em alumínio

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos para conexão de tubos, conectores de perfis
    - Abraçadeiras para conexão de tubos
      - Abraçadeira dupla cruzada fixa em alumínio

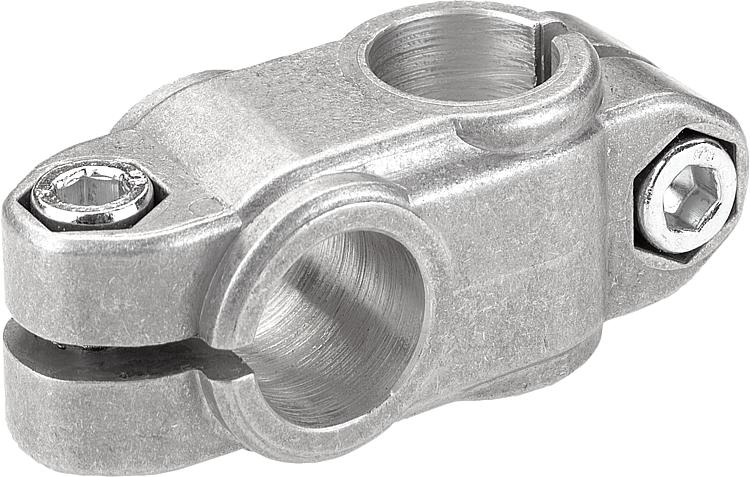

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Alumínio fundido.
Parafuso de cabeça cilíndrica DIN 7984 e porca sextavada DIN 985, em aço.Versão:com vibroacabamento.
Parafuso de cabeça cilíndrica e porca sextavada, zincados.Sob consulta:Alavanca para fixação.Acessórios:- Tubos redondos e quadrados K0493Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0472 Abraçadeira dupla cruzada fixa em alumínio

721 kB

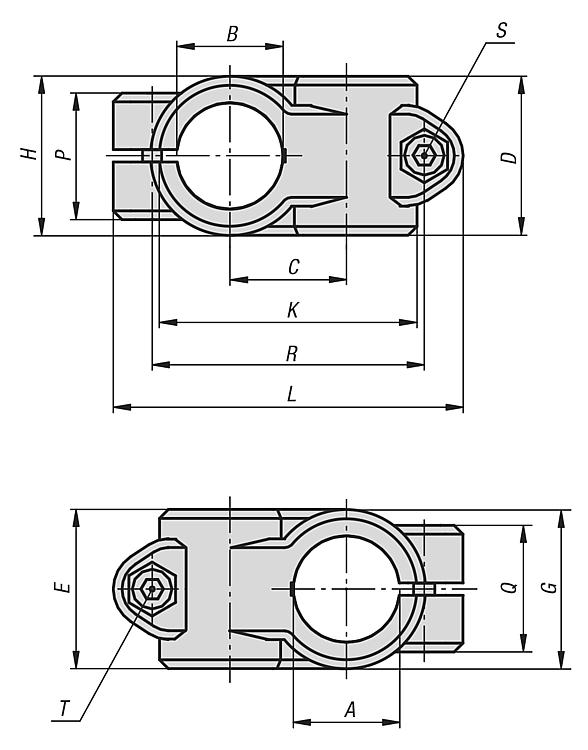

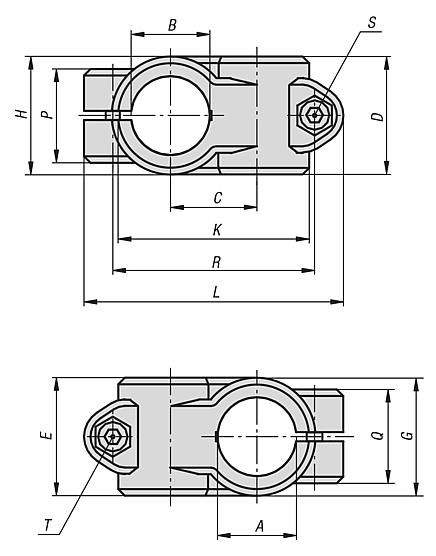

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	A	B	C	D	E	G	H	K	L	P	Q	R	S	T	Preço
K0472.51212	12,1	12,1	20	25,5	25,5	-	-	43,5	67	23	23	49	M6x20	M6x20	sob consulta
K0472.51414	14,1	14,1	20	25,5	25,5	-	-	43,5	67	23	23	49	M6x20	M6x20	sob consulta
K0472.51515	15,1	15,1	20	25,5	25,5	-	-	43,5	67	23	23	49	M6x20	M6x20	sob consulta
K0472.51616	16,1	16,1	20	25,5	25,5	-	-	43,5	67	23	23	49	M6x20	M6x20	sob consulta
K0472.51818	18,1	18,1	20	25,5	25,5	-	-	43,5	67	23	23	49	M6x20	M6x20	sob consulta
K0472.52014	20,1	14,1	27	40	33	40	26	59	84	21	33	65	M8x25	M6x20	sob consulta
K0472.52020	20,1	20,1	33	40	40	-	-	73	101	33	33	78	M8x25	M8x25	sob consulta
K0472.52514	25,1	14,1	27	40	33	40	26	59	84	21	33	65	M8x25	M6x20	sob consulta
K0472.52525	25,1	25,1	33	40	40	-	-	73	101	33	33	78	M8x25	M8x25	sob consulta
K0472.53014	30,1	14,1	27	40	33	40	26	59	84	21	33	65	M8x25	M6x20	sob consulta
K0472.53030	30,1	30,1	33	40	40	-	-	73	101	33	33	78	M8x25	M8x25	sob consulta
K0472.54020	40,17	20,1	36	50	40	52	32	60	110	33	40	86,5	M10x30	M8x25	sob consulta
K0472.54030	40,17	30,1	45	65	65	65	45	98	137,5	44	44	108,5	M10x30	M10x30	sob consulta
K0472.54040	40,17	40,17	45	60	60	-	-	100	137	40	40	111	M10x30	M10x30	sob consulta
K0472.55030	50,22	30,1	45	65	65	65	45	98	137,5	44	44	108,5	M10x35	M10x35	sob consulta
K0472.55050	50,2	50,2	53	70	70	-	-	118	154	45	45	128	M10x35	M10x35	sob consulta
