- Adaptação Código do artigo
|
|
|

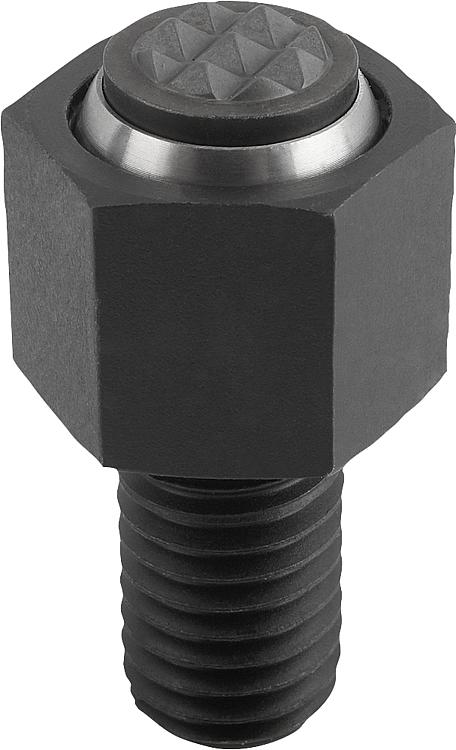

K0289_MApoios de esfera auto-alinhante, reguláveis, com O-Ring e... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Corpo em aço temperado.
Esfera de aço resistente à ferrugem e aos ácidos.
Encaixe:
Forma M em aço ferramenta com estrias em metal duro.Versão:Corpo da peça temperado e brunido.
Esfera endurecida, com superfície sem proteção anticorrosiva.
Encaixe:
Forma M brunido.Indicação:Os apoios com esfera auto-alinhante são utilizados para apoio e fixação de peças de trabalho usinadas e não usinadas.
Além disto, eles servem como batentes, suportes e posicionadores na fabricação de dispositivos e ferramentas. Com uma leve pressão no parafuso de cabeça cilíndrica, a esfera pode ser removida da carcaça.
As esferas são protegidas contra torção.Vantagens:Grande economia devido à possibilidade de troca dos encaixes.
Um O-Ring embutido prende a esfera e impede a entrada de sujeira e partículas externas, garantindo assim um movimento uniforme. DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | B | D2 | D3 | D4 | H | H1 | H2 | E | SW | SW1 | Esfera ø | Capacidade de carga
máx. kN (apenas
com carga estática) | Código do artigo
para encaixe
"Gripper" | CAD | Aces. | Preço | Encomendar |
|---|
| K0289.910X015 | M | 15 | M10 | 10 | 7,9 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | K0385.10107 |  |  | sob consulta | | | K0289.910X030 | M | 30 | M10 | 10 | 7,9 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | K0385.10107 | | | sob consulta | | | K0289.910X050 | M | 50 | M10 | 10 | 7,9 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | K0385.10107 | | | sob consulta | | | K0289.912X020 | M | 20 | M12 | 12 | 9,5 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | K0385.12107 | | | sob consulta | | | K0289.912X040 | M | 40 | M12 | 12 | 9,5 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | K0385.12107 | | | sob consulta | | | K0289.912X060 | M | 60 | M12 | 12 | 9,5 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | K0385.12107 | | | sob consulta | | | K0289.916X025 | M | 25 | M16 | 16 | 12,7 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | K0385.16107 | | | sob consulta | | | K0289.916X050 | M | 50 | M16 | 16 | 12,7 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | K0385.16107 | | | sob consulta | | | K0289.916X080 | M | 80 | M16 | 16 | 12,7 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | K0385.16107 | | | sob consulta | | | K0289.920X030 | M | 30 | M20 | 20 | 15,9 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | K0385.20107 | | | sob consulta | | | K0289.920X060 | M | 60 | M20 | 20 | 15,9 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | K0385.20107 | | | sob consulta | | | K0289.920X100 | M | 100 | M20 | 20 | 15,9 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | K0385.20107 | | | sob consulta | | | K0289.924X040 | M | 40 | M24 | 25 | 19 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | K0385.25107 | | | sob consulta | | | K0289.924X100 | M | 100 | M24 | 25 | 19 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | K0385.25107 | | | sob consulta | |
