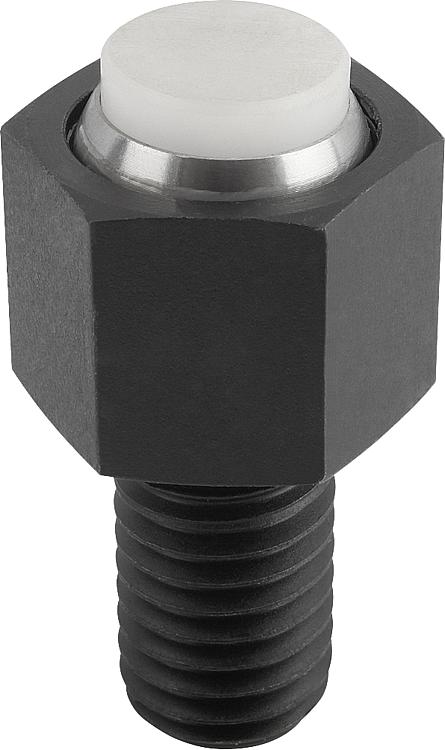

Apoios de esfera auto-alinhante, reguláveis, com O-Ring e elementos de encaixe substituíveis, forma K, elemento de encaixe de POM (Poliacetal) plano e com face lisa
K0289_K

Apoios de esfera auto-alinhante, reguláveis, com O-Ring e...

voltar

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Corpo em aço temperado.
Esfera de aço resistente à ferrugem e aos ácidos.
Encaixe:
Forma K em POM (Poliacetal).
Versão:Corpo da peça temperado e brunido.
Esfera endurecida e com superfície sem proteção anticorrosiva.
Encaixe:
Forma K branca.
Indicação:Os apoios com esfera auto-alinhante são utilizados para apoio e fixação de peças de trabalho usinadas e não usinadas.
Além disto, eles servem como batentes, suportes e posicionadores na fabricação de dispositivos e ferramentas. Com uma leve pressão no parafuso de cabeça cilíndrica, a esfera pode ser removida da carcaça.

As esferas são protegidas contra torção.
Vantagens:Grande economia devido à possibilidade de troca dos encaixes.
Um O-Ring embutido prende a esfera e impede a entrada de sujeira e partículas externas, garantindo assim um movimento uniforme.
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados K0289_K Apoios de esfera auto-alinhante, reguláveis, com O-Ring e elementos de encaixe substituíveis, forma K, elemento de encaixe de POM (Poliacetal) plano e com face lisa 164 kB

Desenhos

Apoios de esfera auto-alinhante, reguláveis, com O-Ring e elementos de encaixe substituíveis, forma K, elemento de encaixe de POM (Poliacetal) plano e com face lisa

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaBD2D3HH1H2ESWSW1Esfera øCapacidade de carga
máx. kN (apenas
com carga estática)
Código do artigo
para encaixe
em POM
CADAces.PreçoEncomendar
K0289.710X015K15M10101741019,6173134K0385.10109  sob consulta
K0289.710X030K30M10101741019,6173134K0385.10109  sob consulta
K0289.710X050K50M10101741019,6173134K0385.10109  sob consulta
K0289.712X020K20M12121941021,9195157K0385.12109  sob consulta
K0289.712X040K40M12121941021,9195157K0385.12109  sob consulta
K0289.712X060K60M12121941021,9195157K0385.12109  sob consulta
K0289.716X025K25M16162341027,72462014K0385.16109  sob consulta
K0289.716X050K50M16162341027,72462014K0385.16109  sob consulta
K0289.716X080K80M16162341027,72462014K0385.16109  sob consulta
K0289.720X030K30M20202441034,63082327K0385.20109  sob consulta
K0289.720X060K60M20202441034,63082327K0385.20109  sob consulta
K0289.720X100K100M20202441034,63082327K0385.20109  sob consulta
K0289.724X040K40M24253041041,636102847K0385.25109  sob consulta
K0289.724X100K100M24253041041,636102847K0385.25109  sob consulta
